10
F
Connexion de périphériques
Attention
• Veillez à bien mettre hors tension l’interrupteur principal
puis débranchez la prise de l’alimentation secteur avant de
connecter ou de déconnecter les câbles. Lisez également
le mode d’emploi de l’équipement à connecter.
• Veillez à ne pas confondre la borne d’entrée avec la borne
de sortie quand vous connectez les câbles. En confondant
les bornes d’entrée et de sortie vous pouvez causer des
dysfonctionnements et d’autres problèmes.

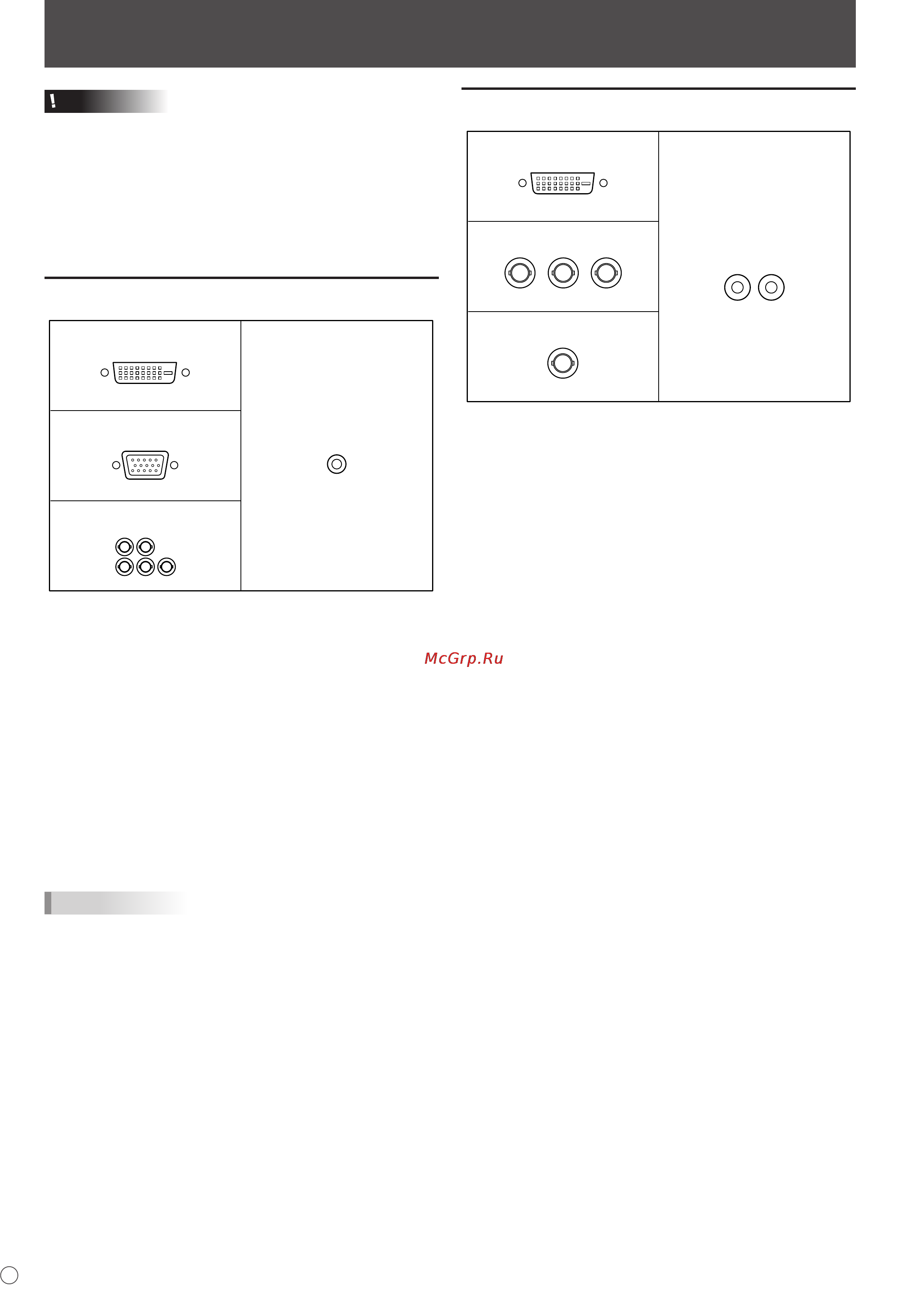

Connexion à un PC
HV
R G
B
Borne d’entrée audio du PC
Borne d’entrée PC1
Borne d’entrée PC2
Bornes d’entrée PC3
• Utilisez un câble de signal (DVI-D à 24 broches) en vente
dans le commerce pour la borne d’entrée PC1. Réglez
DVI SELECT <DVI SÉLECTION> dans le menu OPTION
<OPTIONS> sur PC (DIGITAL) <PC (NUMÉRIQUE)> si
vous utilisez la borne d’entrée PC1. (Voir à la page 19.)
• Utilisez un câble de signal (Mini D-sub à 15 broches) en
vente dans le commerce pour la borne d’entrée PC2.
• Utilisez un câble de signal (BNC) en vente dans le
commerce pour les bornes d’entrée PC3. Réglez BNC
SELECT <BNC SÉLECTION> dans le menu OPTION
<OPTIONS> sur PC (ANALOG) <PC (ANALOGIQUE)> si
vous utilisez les bornes d’entrée PC3. (Voir à la page 19.)
• Utilisez un câble audio en vente dans le commerce (mini
prise stéréo) pour le borne d’entrée audio du PC. Utilisez
un câble sans résistance pour le câble audio.
Conseils
• Les images peuvent ne pas s’afficher correctement selon
l’ordinateur (carte vidéo) connecté.
• Un écran de 1 920 x 1 080 de résolution peut ne pas être
affiché correctement sur PC3 (BNC). Dans ce cas, vérifiez
les réglages de votre ordinateur (carte vidéo) pour contrôler
que les signaux d’entrée sont conformes aux spécifications
de ce moniteur. (Hsync : 66,3 kHz, Vsync : 60 Hz, et
Fréquence du point : 148,5 MHz). (Voir à la page 34.)
• S’il y a une case à cocher pour désactiver EDID sur le
panneau de commande d’affichage, cochez le quand vous
utilisez PC3 (BNC).
• Utilisez le réglage automatique de l’écran lorsque vous
affichez un écran de PC pour la première fois en utilisant
PC2 ou PC3, ou lorsque vous changez le réglage du PC.
(Voir à la page 22.)
• L’écran est réglé automatiquement quand SELF ADJUST
<AUTORÉGLAGE> dans le menu OPTION <OPTIONS>
est réglé sur “ON”. (Voir à la page 19.)
Connexion à un équipement AV
Cr/Pr Y Cb/Pb
Borne d’entrée AV1
Bornes d’entrée AV2
Borne d’entrée AV3
Bornes d’entrée
audio de l’AV
• Utilisez un câble de signal (DVD-D à 24 broches) en vente
dans le commerce pour la borne d’entrée AV1. Réglez
DVI SELECT <DVI SÉLECTION> dans le menu OPTION
<OPTIONS> sur AV (DIGITAL) <AV (NUMÉRIQUE)> si
vous utilisez la borne d’entrée AV1. (Voir à la page 19.)
• Utilisez un câble du composant (BNC) en vente dans le
commerce pour les bornes d’entrée AV2. Réglez BNC
SELECT <BNC SÉLECTION> dans le menu OPTION
<OPTIONS> sur AV (COMPONENT) <AV (COMPOSANT)>
si vous utilisez les bornes d’entrée AV2. (Voir à la page 19.)
• Utilisez un câble vidéo (BNC) en vente dans le commerce
pour la borne d’entrée AV3.
• Utilisez un câble audio (RCA) en vente dans le commerce
pour les bornes d’entrée audio de l’AV.
• La borne d’entrée AV1 est compatible avec les signaux
vidéo suivants :
1 920 x 1 080 p @ 50/59,94/60 Hz
1 920 x 1 080 i @ 50/59,94/60 Hz
1 280 x 720 p @ 50/59,94/60 Hz
720 x 576 p @ 50 Hz
720 x 480 p @ 59,94/60 Hz
640 x 480 p @ 59,94/60 Hz
• Les bornes d’entrée AV2 sont compatibles avec les signaux
vidéo suivants :
1 080i(1 125i)/50, 1 080i(1 125i)/60, 720p(750p)/50,
720p(750p)/60, 576p(625p), 576i(625i), 480p(525p),
480i(525i)
