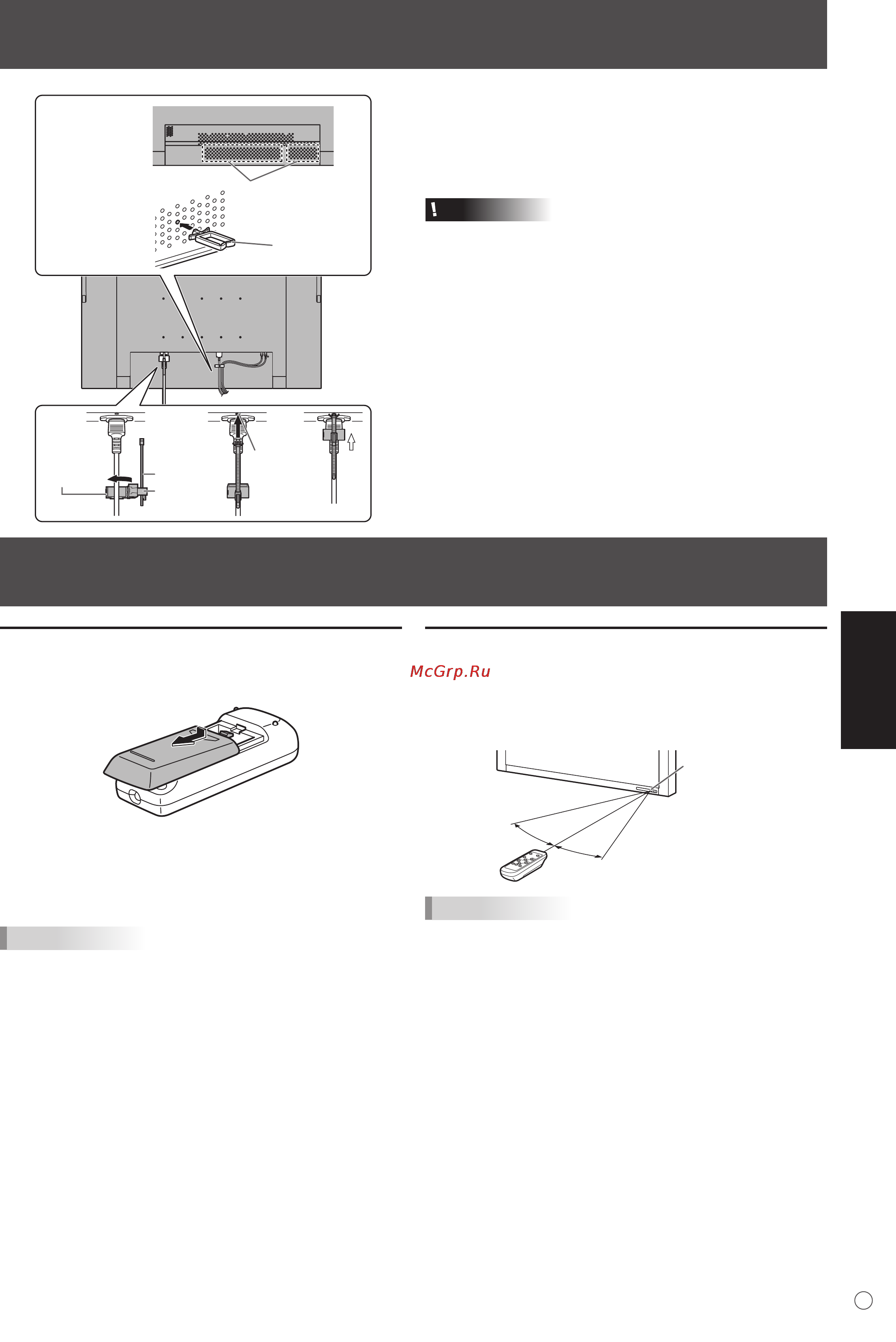

Sharp PN-525E [123/184] Подготовка пульта дистанционного управления
![Sharp PN-525E [123/184] Подготовка пульта дистанционного управления](/views2/1095823/page123/bg7b.png)
13
P
РУССКИЙ
Установка батареек
1. Легко нажмите на крышку и сдвиньте в направлении
стрелки.
2. В соответствии с инструкциями в отсеке для батареек,
вставьте поставляемые батарейки (2 батарейки R-6),
правильно сориентировав их стороны с знаками (+) и (-).
3. Закройте крышку.
ПОДСКАЗКИ
• Входящие в комплект поставки батарейки (2 батарейки
R-6) могут разряжаться быстрее, в зависимости от
условий хранения. Рекомендуется заменять их новыми
батарейками (производятся серийно) в более ранние
сроки, чем указано.
• Если вы предполагаете не пользоваться пультом
дистанционного управления длительное время,
извлеките из него батарейки.
• Допускается использование только марганцевых или
щелочных батареек.
Диапазон действия пульта
дистанционного управления
Диапазон действия пульта дистанционного управления
равен приблизительно 5 м под углом не более 10° вверх/
вниз/вправо/влево от линии, перпендикулярной плоскости
датчика монитора для дистанционного управления.
10°
5 м
5 м
5 м
Датчик для
дистанционного
управления
10°
ПОДСКАЗКИ
• Не подвергайте пульт дистанционного управления
ударам, которые он может получить, если его уронить
или наступить на него. Это может привести к его
неисправности.
• Не подвергайте пульт дистанционного управления
воздействию жидкостей и не помещайте его в места с
высокой влажностью.
• Пульт дистанционного управления может работать
плохо, если на датчик пульта попадает прямой
солнечный свет или сильное освещение.
• Предметы, располагающиеся между пультом
дистанционного управления и датчиком для
дистанционного управления, могут препятствовать
хорошей работе.
• Если батарейки разрядились, замените их, поскольку
это может сократить диапазон работы органов
дистанционного управления.
• В случае если рядом с пультом дистанционного
управления горит люминесцентное освещение, оно
может мешать его работе.
• Запрещается использовать пульт дистанционного
управления для дистанционного управления другим
оборудованием, таким как кондиционер воздуха,
стереоаппаратура и т.д..
Подготовка пульта дистанционного управления
Подключение кабелей
1 2 3
Отверстие для
зажима шнура
питания
Закрепленная
часть
Полоса
Зажим
шнура питания
Зажим кабеля
Прикрепление
зажима кабеля
Положение
зажимов
кабе
ля
Вставьте зажим кабеля
в отверстие.
(в любое имеющееся
от
верстие)
Прикрепление зажима кабеля
Кабели, присоединенные к разъемам на задней панели
монитора, можно аккуратно связать в пучок с помощью
входящих в комплект поставки зажимов для кабелей, как
это показано на рисунке.
Внимание
• Проверьте положение зажима до того, как будете
прикреплять зажим кабеля, поскольку после
прикрепления зажим кабеля удалить нельзя.
Крепление шнура питания
Шнур питания можно закрепить с помощью входящего
в комплект поставки зажима для шнура питания. Это
предотвратит случайное отсоединение шнура питания.
1. Присоедините входящий в комплект поставки зажим
шнура питания к шнуру питания, убедившись в том, что
зажим шнура питания сориентирован таким образом,
что круглое отверстие смотрит вниз.
2. Вставьте наконечник полосы в отверстие для зажима
шнура питания.
3. Удерживая хвостовую часть полосы, продвиньте
закрепляемую часть в направлении входного разъема
питания переменного тока.
