21
P
РУССКИЙ
21
Пункты меню

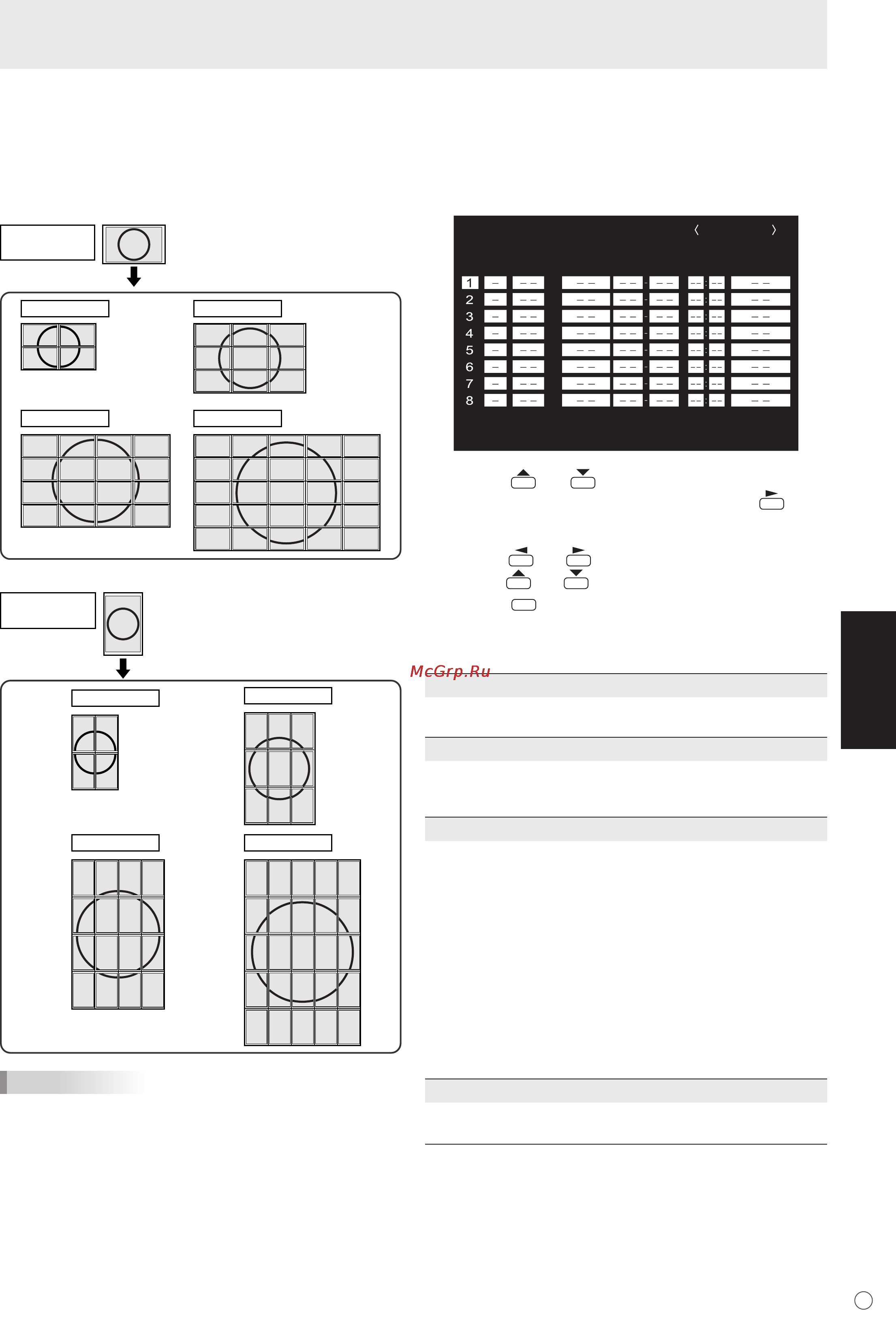

Увеличение
Имеется возможность соединить 4, 9, 16, или 25
мониторов, и объединить их в один большой экран, на
котором можно будет показывать изображение.
На каждом мониторе отображаются увеличенные части
разделенных изображений.
1
3
02
0
1
2
4
5
6
8
9
10
3
7
11
12
13
14
15
0
1
2
5
6
7
10
11
12
3813
15
16
17
18
20
21
22
23
49141924
В горизонтальной ориентации
В вертикальной ориентации
0
1
2
3
4
5
6
8
7
1
3
0
2
0
1 2
4 5 6
8
9 10
3
7
11
12
13 14
15
0 1
2
5 6 7
10
11 12
3
8
13
15 16 17
18
20
21
22 23
4
9
14
19
24
0 1 2
3 4 5
6 7 8
4 мониторoв 9 мониторoв
16 мониторoв 25 мониторoв
Оригинальное
Оригинальное
4 мониторoв
9 мониторoв
16 мониторoв
25 мониторoв
ПОДСКАЗКИ
• Входные AV сигналы для функции Увеличение
использовать нельзя.
• Для объединения 9 или более мониторов с помощью
сигналов ПК1 необходимо использовать отдельный
делитель видеосигнала (производится серийно).
• При подсоединении через ПК2/ПК3 необходимо
использовать делитель видеосигнала (производится
серийно).
• При использовании функции Увеличение функция
AUTO INPUT CHANGE <АВТОНАСТРОЙКА ВХОДА>
использоваться не может.
SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ ПИТАНИЯ>
Вы можете установить время для включения и отключения
монитора.
Установите эту функцию с помощью “SCHEDULE <ГРАФИК
ВКЛ/ВЫКЛ ПИТАНИЯ>” в меню OPTION <ОПЦИЯ>. (См.
стр. 19.)
SCHEDULE
No. POWER DAY OF THE WEEK TIME INPUT
XXXX/XX/XX XXX XX:XX:XX
PC2 ANALOG
(2)
OK
…
[MENU]
1 0 2 4 x 7 6 8
V: 60 Hz H: 48.4 kHz
(1)
(3) (4) (5)
1. Нажмите или для выбора номера SCHEDULE
<ГРАФИК ВКЛ/ВЫКЛ ПИТАНИЯ> и нажмите
.
2. Установите SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ
ПИТАНИЯ>.
(См. описание ниже.)
Нажмите
или для выбора пунктов настройки и
нажмите
или для изменения настройки.
3. Нажмите
MENU
.
Начинает действовать SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ
ПИТАНИЯ>.
(1)
●: SCHEDULE действует
-
: SCHEDULE не действует
(2) POWER <ПИТ.>
ON <ВКЛ> : Включает монитор в указанное время.
OFF <ВЫКЛ> : Выключает монитор в указанное время и
переводит монитор в режим ожидания.
(3) DAY OF THE WEEK <ДЕНЬ НЕДЕЛИ>
Определяет день недели для выполнения SCHEDULE.
ONLY ONCE <ОДНОКРАТНО>:
Выполняет SCHEDULE однократно в указанный день.
Укажите день недели для выполнения SCHEDULE.
EVERY WEEK <КАЖДУЮ НЕДЕЛЮ>:
Выполняет SCHEDULE в указанный день каждую
неделю. Укажите день недели для выполнения
SCHEDULE.
Также можно задавать периодические настройки, такие
как “С понедельника по пятницу”.
EVERY DAY <КАЖДЫЙ ДЕНЬ>:
Выполняет SCHEDULE каждый день независимо от
дня недели.
(4) TIME <ВРЕМЯ>
Определяет время для выполнения SCHEDULE.
Установите время в 24-часовом формате.
