10
P
Подсоединение периферийного оборудования
Внимание
• Проверьте, что вы выключили главный выключатель
питания и вынули вилку из электрической розетки,
прежде чем присоединять/отсоединять кабели. Также
прочтите руководство пользователя того оборудования,
которое будет подсоединяться.
• Будьте внимательны и не перепутайте при
подсоединении кабелей входной и выходной разъемы.
Если перепутать входной и выходной разъемы, это
может стать причиной возникновения неисправностей и
других проблем.

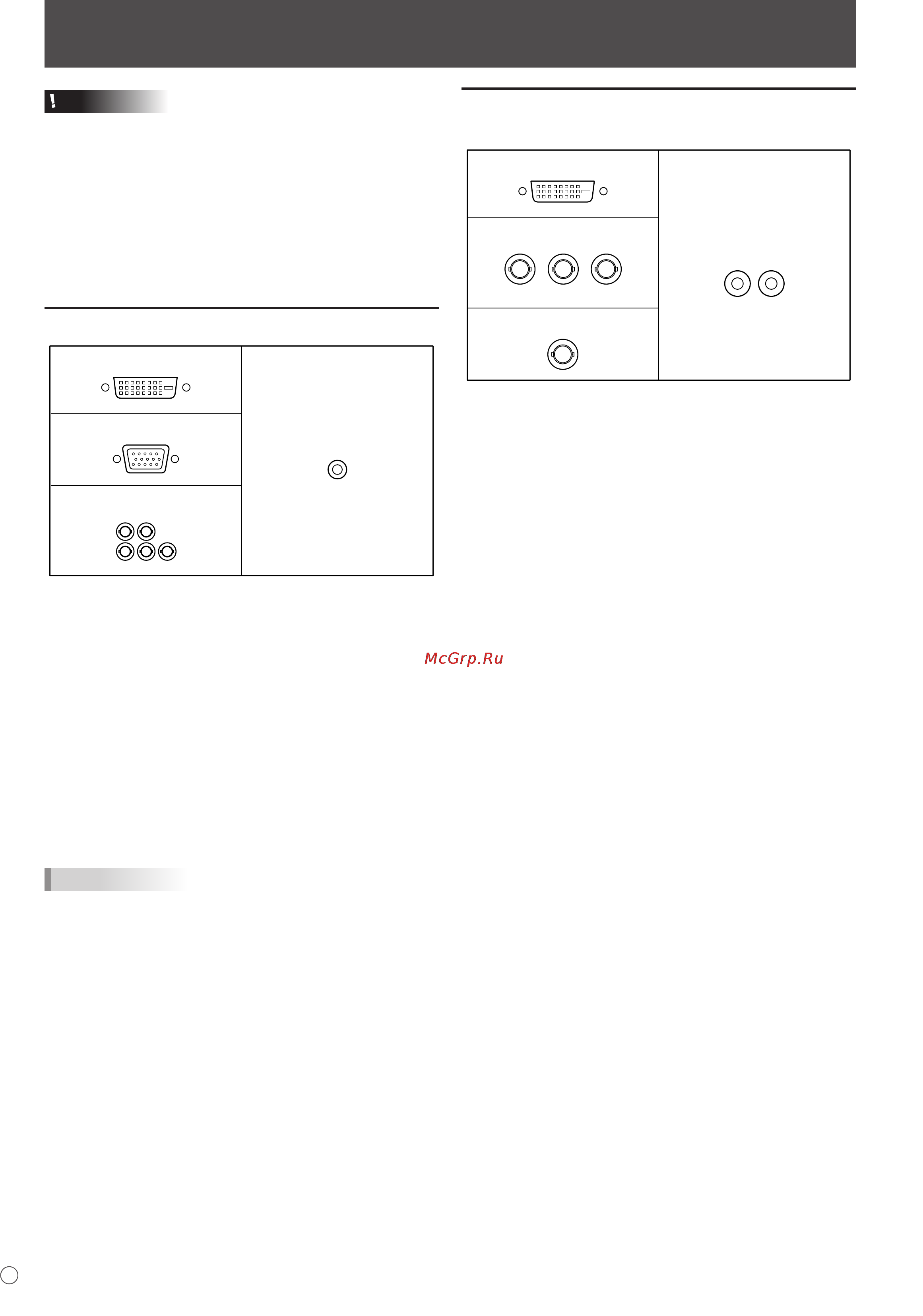

Подсоединение к ПК
Входной разъем ПК1
Входной
аудио-разъем ПК
Входной разъем ПК2
Входные разъемы ПК3
HV
R G
B
• Используйте серийный сигнальный кабель (DVI-D 24
контакта) для входного разъема ПК1. Установите DVI
SELECT <ВЫБОР DVI> в меню OPTION <ОПЦИЯ> в
PC (DIGITAL) <ПК (ЦИФРОВОЙ)>, при использовании
входного разъема ПК1. (См. стр. 19.)
• Используйте серийный сигнальный кабель (Mini D-sub
15 контактов) для входного разъема ПК2.
• Используйте серийный сигнальный кабель (BNC) для
входных разъемов ПК3. Установите BNC SELECT
<ВЫБОР BNC> в меню OPTION <ОПЦИЯ> в PC
(ANALOG) <ПК (АНАЛОГОВЫЙ)> при использовании
входных разъемов ПК3. (См. стр. 19.)
• Используйте серийный аудио кабель (мини стерео
гнездо) для входного аудио-разъема ПК. Используйте
аудио кабель без сопротивления.
ПОДСКАЗКИ
• Изображения могут отображаться неправильно
в зависимости от подсоединяемого компьютера
(графическая плата).
• Экран с разрешением 1920 x 1080, возможно, не
будет отображаться правильно через ПК3 (BNC). В
этом случае проверьте настройки вашего компьютера
(графической платы) и убедитесь в том, что входные
сигналы соответствуют спецификациям данного
монитора (Hsync: 66,3 kГц, Vsync: 60 Гц, а также
частота точек: 148,5 MГц). (См. стр. 34.)
• Если имеется кнопка-флажок для блокировки EDID
на панели управления дисплея, отметьте ее при
использовании ПК3 (BNC).
• Используйте автоматическую настройку экрана при
передаче изображения экрана ПК в первый раз с
помощью ПК2 или ПК3, или при изменении настроек
ПК. (См. стр. 22.)
•
Экран настраивается автоматически, когда SELF ADJUST
<АВТОМАТИЧЕСКАЯ НАСТРОЙКА> в меню OPTION
<ОПЦИЯ> установлена в “ON <ВКЛ>”. (См. стр. 19.
)
Подсоединение к аудио/
видео-оборудованию
Входной разъем AV1
Входные
аудио-разъемы AV
Входные разъемы AV2
Входной разъем AV3
Cr/Pr Y Cb/Pb
• Используйте серийный сигнальный кабель (DVI-D 24
контакта) для входного разъема AV1. Установите DVI
SELECT <ВЫБОР DVI> в меню OPTION <ОПЦИЯ> в
AV (DIGITAL) <AV (ЦИФРОВОЙ)>, при использовании
входного разъема AV1. (См. стр. 19.)
• Используйте серийный компонентный кабель (BNC)
для входных разъемов AV2. Установите BNC SELECT
<ВЫБОР BNC> в меню OPTION <ОПЦИЯ> в AV
(COMPONENT) <AV (КОМПОНЕНТ)> при использовании
входных разъемов AV2. (См. стр. 19.)
• Используйте серийный видео кабель (BNC) для
входного разъема AV3.
• Используйте серийный аудио кабель (RCA) для входных
аудио-разъемов AV.
• Входной разъем AV1 совместим с перечисленными
ниже видеосигналами:
1920 x 1080 p @ 50/59,94/60 Гц
1920 x 1080 i @ 50/59,94/60 Гц
1280 x 720 p @ 50/59,94/60 Гц
720 x 576 p @ 50 Гц
720 x 480 p @ 59,94/60 Гц
640 x 480 p @ 59,94/60 Гц
• Входные разъемы AV2 совместимы с перечисленными
ниже видеосигналами:
1080i (1125i)/50, 1080i (1125i)/60, 720p (750p)/50,
720p (750p)/60, 576p (625p), 576i (625i), 480p (525p),
480i (525i)
