汉语
C
11
连接外围设备
其它端子
PC/AV 音频输出端子
• 连接到 AV 音频输入端子或 PC 音频输入端子的设备其音频定
义为输出。应使用市售的音频线 (RCA) 连接外围设备的音频
输入端子。
• 音频输出取决于输入模式选择 ( 见第 15 页 )。
• 可通过音量调节功能调节音量 ( 见第 15 页 )。
• 从 OPTION ( 选项 ) 菜单中选择 AUDIO OUTPUT ( 音频输出 )
中的 FIXED ( 锁定 ) 来固定从音频输出端子输出的音量 ( 见
第 19 页 )。
• 从 PC/AV 音频输出端子输出的音频信号无法用 AUDIO ( 音频 )
菜单来调节。
PC/AV 输出端子
来自 PC1 和 AV1 的视频信号能输出到与 HDCP 兼容的外部设备上。
当您通过数字式信号 (DVI) 线 ( 市售 ) 以菊花链的形式连接多
个显示器时请使用此端子 ( 见右方说明 )。图像无法输出到与
HDCP 不兼容的设备。
RS-232C 输入 / 输出端子
您可以使用市售的 RS-232 直通线连接该端子与 PC，从而通过
PC 控制显示器 ( 见第 24 页 )。
连接外部扬声器
务必使用阻抗为 6 Ω、额定输入功率至少为 7 W 的外部扬声器。
(1) (2)
1. 在按下簧片的同时，插入电线。
2. 释放簧片。
小心
• 请确保正确连接 “+”、“-” 端子及左右扬声器。
• 切勿使 “+”、“-” 端子短路。

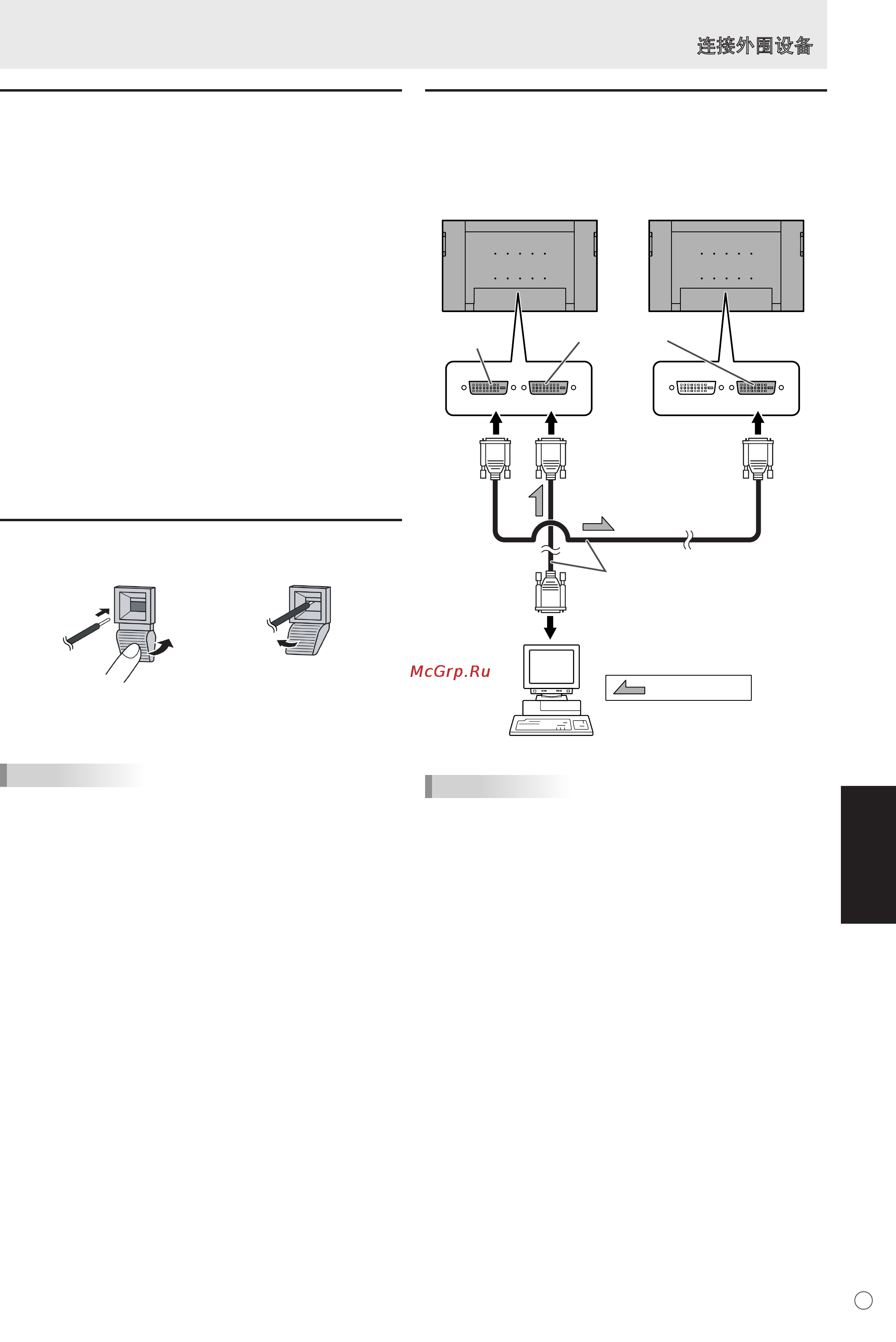

连接多台显示器
您可以使用本显示器的 PC1/AV1 输入端子和 PC/AV 输出端子将
多个显示器 ( 最多 5 个 ) 串联起来。
连接示例
表示信号流向。
PC/AV
输出端子
PC1/AV1输入端子
数字信号 (DVI) 线 (市售)
连接到PC数字式RGB (红绿蓝) 输出端子
第一台显示器 第二台显示器
提示
• 信号线的长度或周围环境可能会影响图象质量。
• 输入模式使用 PC1/AV1 以外的端子时画面可能无法正确显示。
在这种情况下，关闭所有串联显示器的电源，然后再次打开
电源。
