84

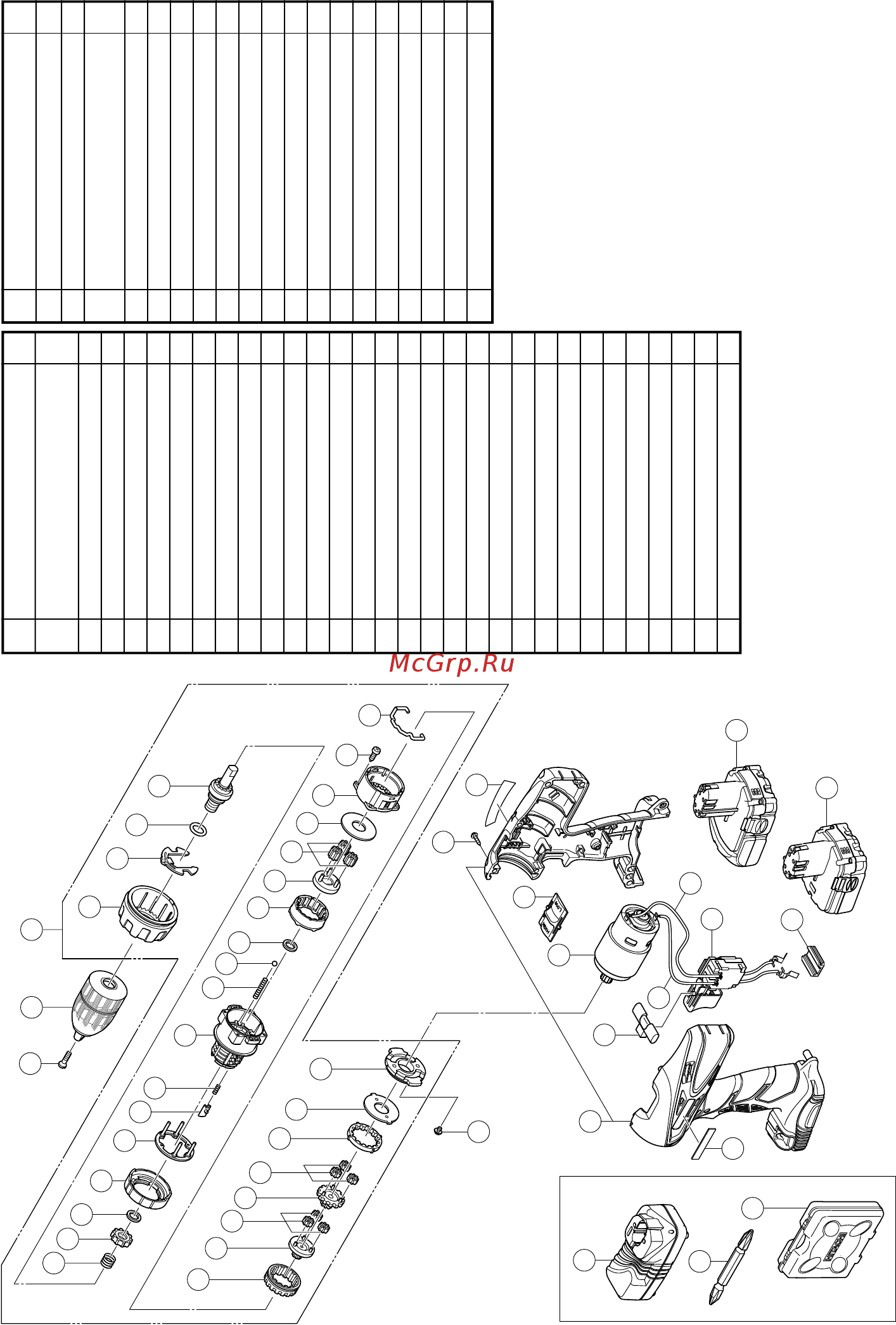

Item
Part Name
Q’TY
No.
1
FLAT HD. SCREW (A)
1
(LEFT HAND) M6 X 25
2 KEYLESS CHUCK 1
3 GEAR BOX ASS’Y 1
4 CLUTCH DIAL 1
5 CLICK SPRING 1
6 O-RING 1
7 SPINDLE 1
8 SPRING (C) 1
9 RATCHET (B) 1
10 WASHER (A) 6
11 NUT 1
12 WASHER 1
13 SLIP BLOCK 2
14 STOPPER SPRING 2
15 FRONT CASE 1
16 SPRING (A) 4
17 STEEL BALL D5 4
18 WASHER (A) 1
19 RING GEAR 1
20 CARRIER 1
21 PLANET GEAR (C) 3
22 WASHER (A) 1
23 REAR CASE 1
24 TAPPING SCREW D3
×
12 4
25 SHIFT ARM 1
26 SLIDE RING GEAR 1
27 PINION (C) 1
28 PLANET GEAR (A) 6
29 PINION (B) 1
30 FIRST RING GEAR 1
Item
Part Name
Q’TY
No.
31 WASHER (B) 1
32 MOTOR SPACER 1
33
MACHINE SCREW
2
(W/SP. WASHER) M4 × 6
34 HOUSING (A) (B) SET 1
35 HITACHI LABEL 1
36 PUSHING BUTTON 1
37 MOTOR 1
38 SHIFT KNOB 1
39
TAPPING SCREW (W/FLANGE) D3 × 16
9
40 NAME PLATE 1
41 INTERNAL WIRE 100L 1
42 SWITCH TERMINAL 1
43 INTERNAL WIRE 150L 1
44 TERMINAL SUPPORT (A) 1
45-1 BATTERY (BCL1815): DV18DCL2 2
45-2 BATTERY (BCL1415): DV14DCL2 2
501 CHARGER (UC18YKL) 1
502 PLUS DRIVER BIT (C) 1
503 CASE 1
36
41
43
38
33
39
40
37
35
34
42
44
501
11
45
-2
45
-1
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
503
502
11Back_DV14DCL2_EE 12/4/09, 4:5584
