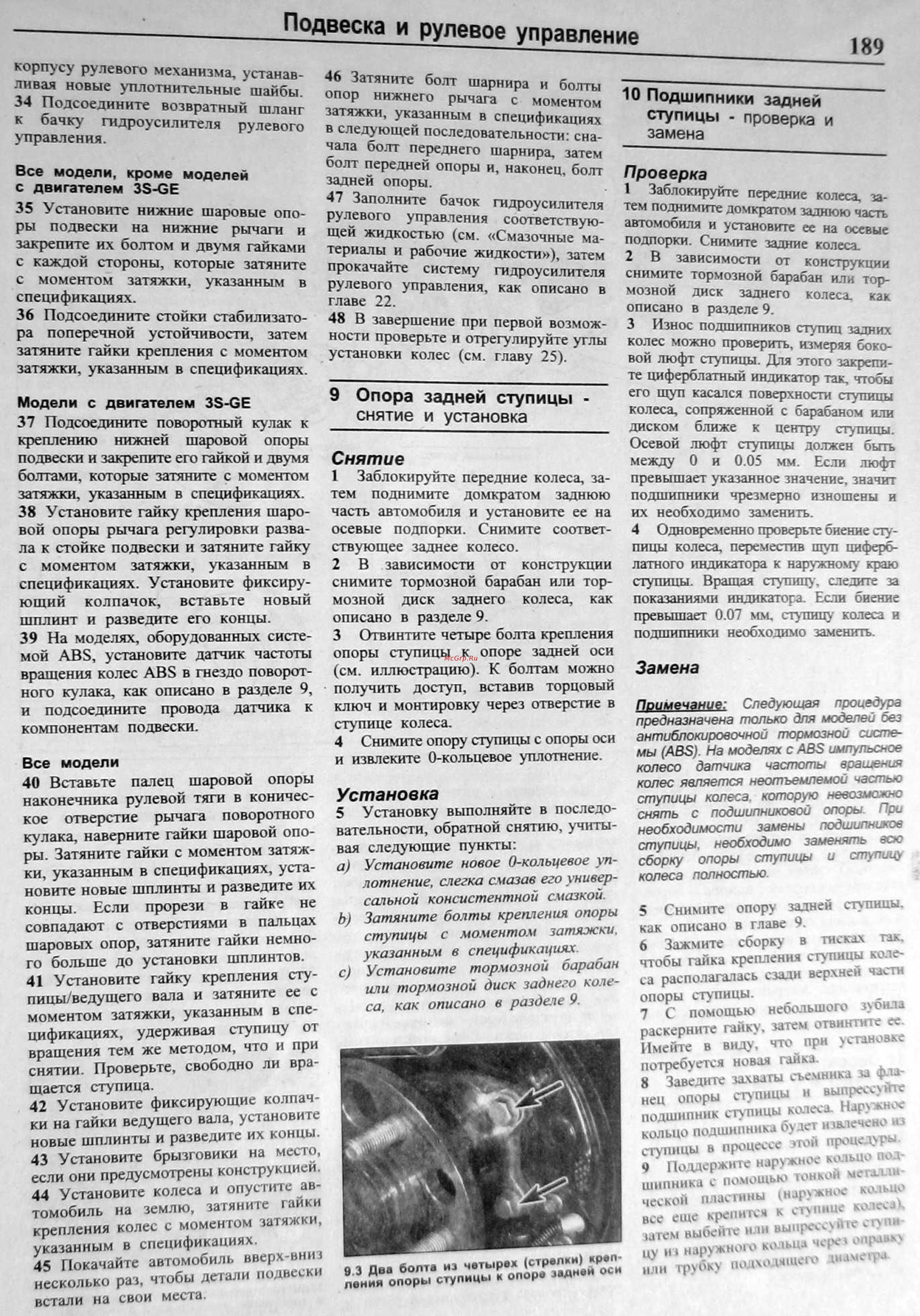

Подвеска и рулевое управление корпусу рулевого механизма устанав ливая новые уплотнительные шайбы 34 Подсоедините возвратный шланг к бачку гидроусилителя рулевого управления Все модели кроме моделей с двигателем ЗЗ СЕ 35 Установите нижние шаровые опо ры подвески на нижние рычаги и закрепите их болтом и двумя гайками с каждой стороны которые затяните с моментом затяжки указанным в спецификациях 36 Подсоедините стойки стабилизато ра поперечной устойчивости затем затяните гайки крепления с моментом затяжки указанным в спецификациях Модели с двигателем 3S GE 37 Подсоедините поворотный кулак к креплению нижней шаровой опоры подвески и закрепите его гайкой и двумя болтами которые затяните с моментом затяжки указанным в спецификациях 38 Установите гайку крепления шаро вой опоры рычага регулировки разва ла к стойке подвески и затяните гайку с моментом затяжки указанным в спецификациях Установите фиксиру ющий колпачок вставьте новый шплинт и разведите его концы 39 На моделях оборудованных систе мой ABS установите датчик частоты вращения колес ABS в гнездо поворот ного кулака как описано в разделе 9 и подсоедините провода датчика к компонентам подвески Все модели палец шаровой опоры 40 Вставьте рулевой тяги в коничеснаконечника кое отверстие рычага поворотного кулака наверните гайки шаровой опо ры Затяните гайки с моментом затяж ки указанным в спецификациях уста новите новые шплинты и разведите их концы Если прорези в гайке не совпадают с отверстиями в пальцах шаровых опор затяните гайки немно го больше до установки шплинтов 41 Установите гайку крепления ступицы ведущего вала и затяните ее с моментом затяжки указанным в спе цификациях удерживая ступицу от вращения тем же методом что и при снятии Проверьте свободно ли вращается ступица 42 Установите фиксирующие колпачки на гайки ведущего вала установите новые шплинты и разведите их концы 43 Установите брызговики на место если они предусмотрены конструкцией 44 Установите колеса и опустите ав томобиль на землю затяните гайки крепления колес с моментом затяжки указанным в спецификациях 45 Покачайте автомобиль вверх вни 46 Затяните болт шарнира и болты опор нижнего рычага с моментом затяжки указанным в спецификациях в следующей последовательности сна чала болт переднего шарнира затем болт передней опоры и наконец болт задней опоры 47 Заполните бачок гидроусилителя рулевого управления соответствую щей жидкостью см Смазочные ма териалы и рабочие жидкости затем прокачайте систему гидроусилителя рулевого управления как описано в главе 22 48 В завершение при первой возмож ности проверьте и отрегулируйте углы установки колес см главу 25 10 Подшипники задней ступицы проверка и замена Проверка 1 Заблокируйте передние колеса за тем поднимите домкратом заднюю част автомобиля и установите ее на осевые подпорки Снимите задние колеи 2 В зависимости от конструкции снимите тормозной барабан или тор мозной диск заднего колеса как описано в разделе 9 1111 3 Износ подшипников ступиц затаит колес можно проверить измеряя боко вой люфт ступицы Для этого закрепи те циферблатный индикатор так чтобы его щуп касался поверхности ступицы 9 Опора задней ступицы колеса сопряженной с барабаном или снятие и установка диском ближе к центру сту1 НИН Осевой люфт ступицы должен быть Снятие между 0 и 0 05 мм Если люфт 1 Заблокируйте передние колеса за превышает указанное значение значит тем поднимите домкратом заднюю подшипники чрезмерно изношены и часть автомобиля и установите ее на их необходимо заменить осевые подпорки Снимите соответ 4 Одновременно проверьте биение сту ствующее заднее колесо пицы колеса переместив шуп циферб латного индикатора к наружному кра 2 В зависимости от конструкции ступицы Вращая ступицу следите снимите тормозной барабан или тор показаниями индикатора Если биен мозной диск заднего колеса как превышает 0 07 мм ступицу колеса описано в разделе 9 3 Отвинтите четыре болта крепления подшипники необходимо заменить опоры ступицы к опоре задней оси см иллюстрацию К болтам можно Замена получить доступ вставив торцовый ключ и монтировку через отверстие в Примечание Следующая процеду предназначена только для моделей б ступице колеса 4 Снимите опору ступицы с опоры оси антиблокировочной тормозной сист мы ABS На моделях с ABS импульсн и извлеките 0 кольцевое уплотнение колесо датчика частоты вращен колес является неотъемлемой част Установка ступицы колеса которую невозмож 5 Установку выполняйте в последо снять с подшипниковой опоры П необходимости замены подшипник вательности обратной снятию учиты ступицы необходимо заменять в вая следующие пункты сборку опоры ступицы и ступи Установите новое 0 кольцевое уп а колеса полностью лотнение слегка смазав его универ сальной консистентной смазкой 5 Снимите опору задней ступиц Затяните болты крепления опоры Ь как описано в главе 9 ступицы с моментом затяжки 6 Зажмите сборку в тисках г указанным в спецификациях чтобы гайка крепления ступицы кол с Установите тормозной барабан са располагалась сзади верхней час или тормозной диск заднего коле опоры ступицы са как описано в разделе 9 7 С помощью небольшого зуои раскерните гайку затем отвинтите Имейте в виду что при установке потребуется новая ганка 8 Заведите захваты съемника за ф анец опоры ступицы и подшипник ступицы колла кольцо подшипника будет ступицы в процессе этой 9 Поддержите нар жно к шинника с помощью тонкой ческой пластины наружное коль все еще крепится к ступние штем выбейте млн цу нз наружного кольца М или трубку подходящее и i
