952.5-0000010Б РЭ
110
4.4.2 Тягово-сцепное устройство ТСУ-2В (тяговая вилка короткая)

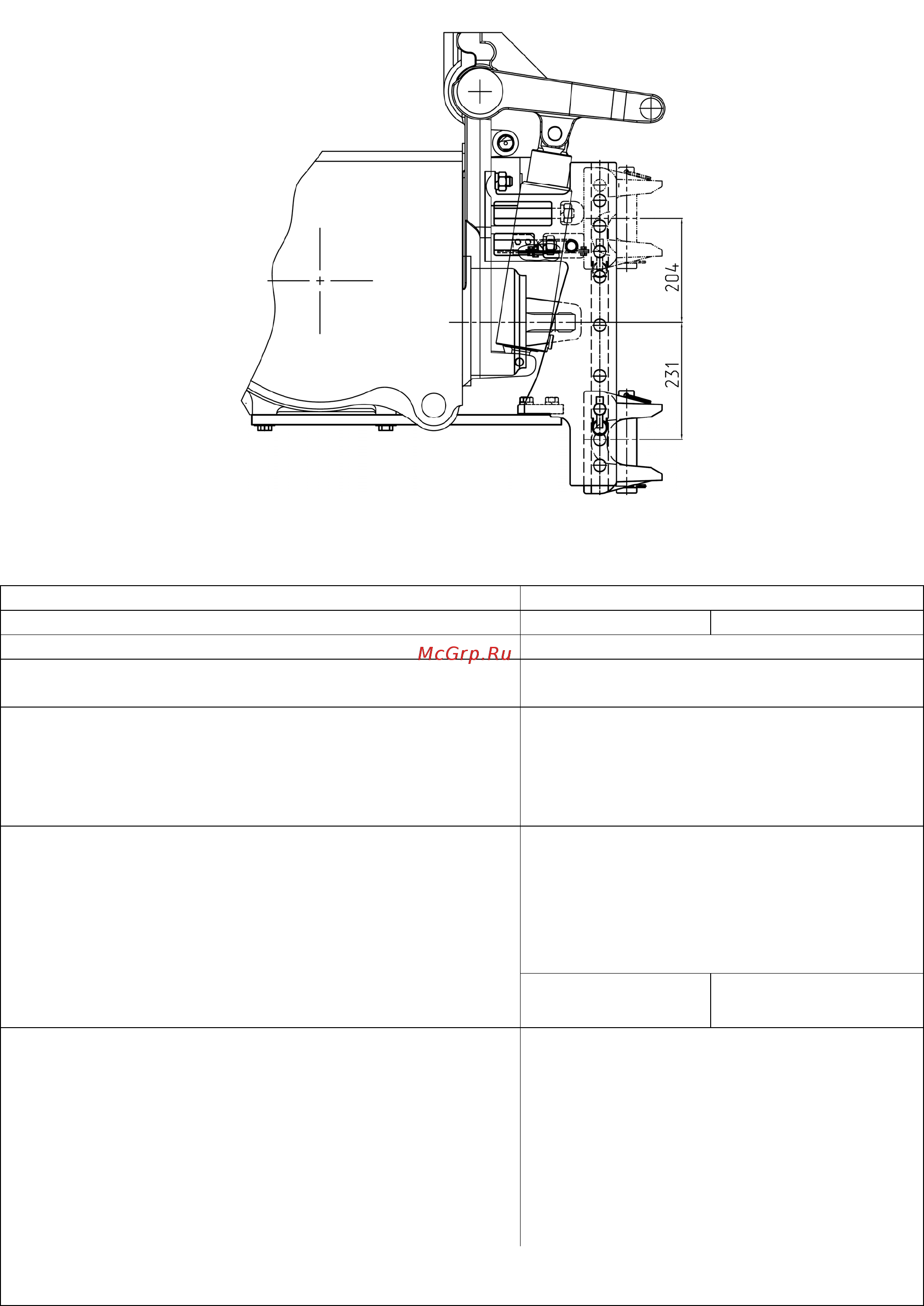

Рисунок 4.4.1 – Схема вариантов установки ТСУ-2В (тяговой вилки короткой)
Таблица 4.2 – Основные параметры и присоединительные размеры ТСУ-2В
(тяговой вилки короткой)
Типоразмер (исполнение) ТСУ-2В (тяговая вилка короткая)
1 Вариант Вилка ИСО Вилка ГОСТ
2 Место установки Устройство лифтовое заднее
3 Особенности конструкции Невращающаяся, с возможностью
изменения положения по высоте
4 Назначение Для подсоединения и агрегатирова-
ние сельскохозяйственных прицеп-
ных и полуприцепных машин с ходо-
выми колесами, в том числе типа
тракторных полуприцепов
40
85
5 Размеры вилки ТСУ, мм:
а) диаметр присоединительного пальца
б) высота зева вилки
в) глубина зева вилки
70
г) положение вилки
1)
для машин с приводом
от заднего ВОМ
Крайнее нижнее, как показано на
рисунке 4.4.1
д) расстояние от торца заднего ВОМ до оси
присоединительного пальца
110 160
6 Прицепное устройство для присоединения к ТСУ:
а) тип Жесткое, со сцепной петлей
б) вертикальная нагрузка в точке сцепки, кН,
не более
20
в) угол поворота прицепного устройства машины
в горизонтальной плоскости, градусов, не менее
±60
г) тип предохранительного устройства Цепь страховая (трос)
2)
д) место присоединения предохранительного
устройства на тракторе
Отверстия лифтового устройства
_________________________________________________________________________________________________
1)
Рекомендуемое.
2)
Принадлежность машины.
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ВИЛКУ ТСУ-2В В ПОЛОЖЕ-
НИЯ, ПРИ КОТОРЫХ ЕЁ ТЕЛО ВЫСТУПАЕТ ЗА КРАЙ КРОНШТЕЙНА ТСУ (ВВЕРХ
ИЛИ ВНИЗ) БОЛЕЕ ЧЕМ НА 15 ММ.
