952.5-0000010Б РЭ
111
4.4.3 Тягово-сцепное устройство ТСУ-ЗВ (тяговая вилка длинная)

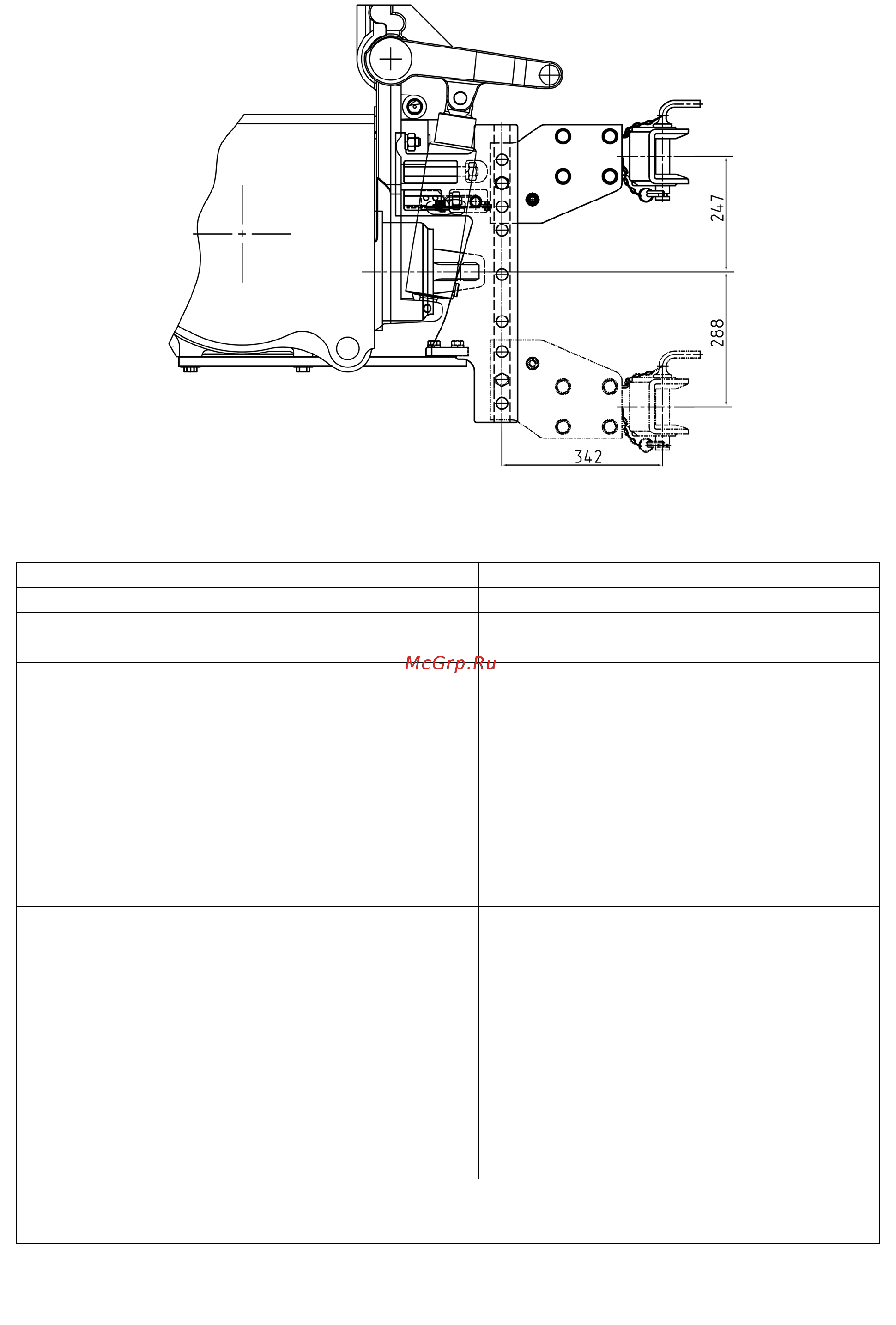

Рисунок 4.4.2 – Схема вариантов установки ТСУ-ЗВ (тяговой вилки длинной)
Таблица 4.3 – Основные параметры и присоединительные размеры ТСУ-ЗВ
(тяговой вилки длинной)
Типоразмер (исполнение) ТСУ-3В (тяговая вилка длинная)
1 Место установки Устройство лифтовое заднее
2 Особенности конструкции Вращающаяся, с возможностью из-
менения положения по высоте
3 Назначение Агрегатирование прицепных сель-
скохозяйственных машин, а также
машин типа тракторных прицепов,
имеющих сцепные петли
4 Размеры вилки ТСУ, мм:
а) диаметр присоединительного пальца
б) положение вилки
1)
для машин с при-
водом от заднего ВОМ
в) расстояние от торца заднего ВОМ до
оси присоединительного пальца
30
Крайнее нижнее, как показано
на рисунке 4.4.2
400
5 Прицепное устройство для присоедине-
ния к ТСУ
а) тип Жесткое, со сцепной петлей
б) вертикальная нагрузка в точке сцепки,
кН, не более
12
в) угол поворота прицепного устройства
машины в горизонтальной плоскости, гра-
дусов, не менее
±60
г) тип предохранительного устройства Цепь страховая (трос)
2)
д) место присоединения предохранитель-
ного устройства на тракторе
Отверстия лифтового устройства
__________________________________________________________________________________________________
1)
Рекомендуемое.
2)
Принадлежность машины.
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ВИЛКУ ТСУ-3В В ПОЛОЖЕ-
НИЯ, ПРИ КОТОРЫХ ЕЁ НАПРАВЛЯЮЩИЕ ВЫСТУПАЮТ ЗА КРАЙ КРОНШТЕЙНА
ТСУ (ВВЕРХ ИЛИ ВНИЗ) БОЛЕЕ ЧЕМ НА 15 ММ.
