4.7.3 Гидравлический привод тормозов прицепа

4.7.3.1 Общие сведения

Трактор «БЕЛАРУС-952.5» по заказу может быть оборудован гидравлическим

приводом тормозов прицепов.

Гидравлический привод тормозов прицепа сблокирован с управлением рабо-

чих тормозов трактора и обеспечивает приведение в действие колёсных тормозов

прицепа или полуприцепа, оборудованных системой гидравлического привода тор-

мозов. Гидравлическая соединительная линия запитывается от насоса ГНС, обеспе-

чивающего давление от 10 до 15 МПа и выполняется как однопроводная тормозная

система. Подключение гидравлического привода соответствует стандарту ISO/5676

от 1983 г.

Гидравлический привод тормозов прицепов состоит из тормозного крана 3

(рисунок 4.7.2) с механическим управлением приводимого в действие с помощью тя-

ги 2, присоединённой к педалям рабочих тормозов трактора и муфты 1 соединяю-

щей систему привода тормозов прицепа или полуприцепа с гидравлическим приво-

дом тормозов трактора. Гидравлический привод тормозов прицепа запитывается по-

следовательно от насоса 6 гидронавесной системы трактора с помощью рукавов

высокого давления 4 и 5.

Муфта 1 предотвращает выход масла при использовании гидропривода без

прицепа. При соединении тормозной магистрали прицепа с тормозной магистралью

трактора муфта обеспечивает проход масла к прицепу.

ВНИМАНИЕ: ТРАКТОР, ОБОРУДОВАННЫЙ ГИДРАВЛИЧЕСКИМ ПРИВОДОМ

ТОРМОЗОВ ПРИЦЕПА, НЕ МОЖЕТ АГРЕГАТИРОВАТЬСЯ С ПРИЦЕПАМИ,

ИМЕЮЩИМИ ПНЕВМОПРИВОД ТОРМОЗОВ!

ВНИМАНИЕ: ПРИСОЕДИНИНИЕ ИЛИ РАЗЪЕДИНИЕ ТОРМОЗНОЙ ГИДРАВ-

ЛИЧЕСКОЙ МАГИСТРАЛИ ТРАКТОРА И ПРИЦЕПА НЕОБХОДИМО ПРОИЗВОДИТЬ

ТОЛЬКО ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ И ВКЛЮЧЕННОМ СТОЯНОЧНОМ

ТОРМОЗЕ!

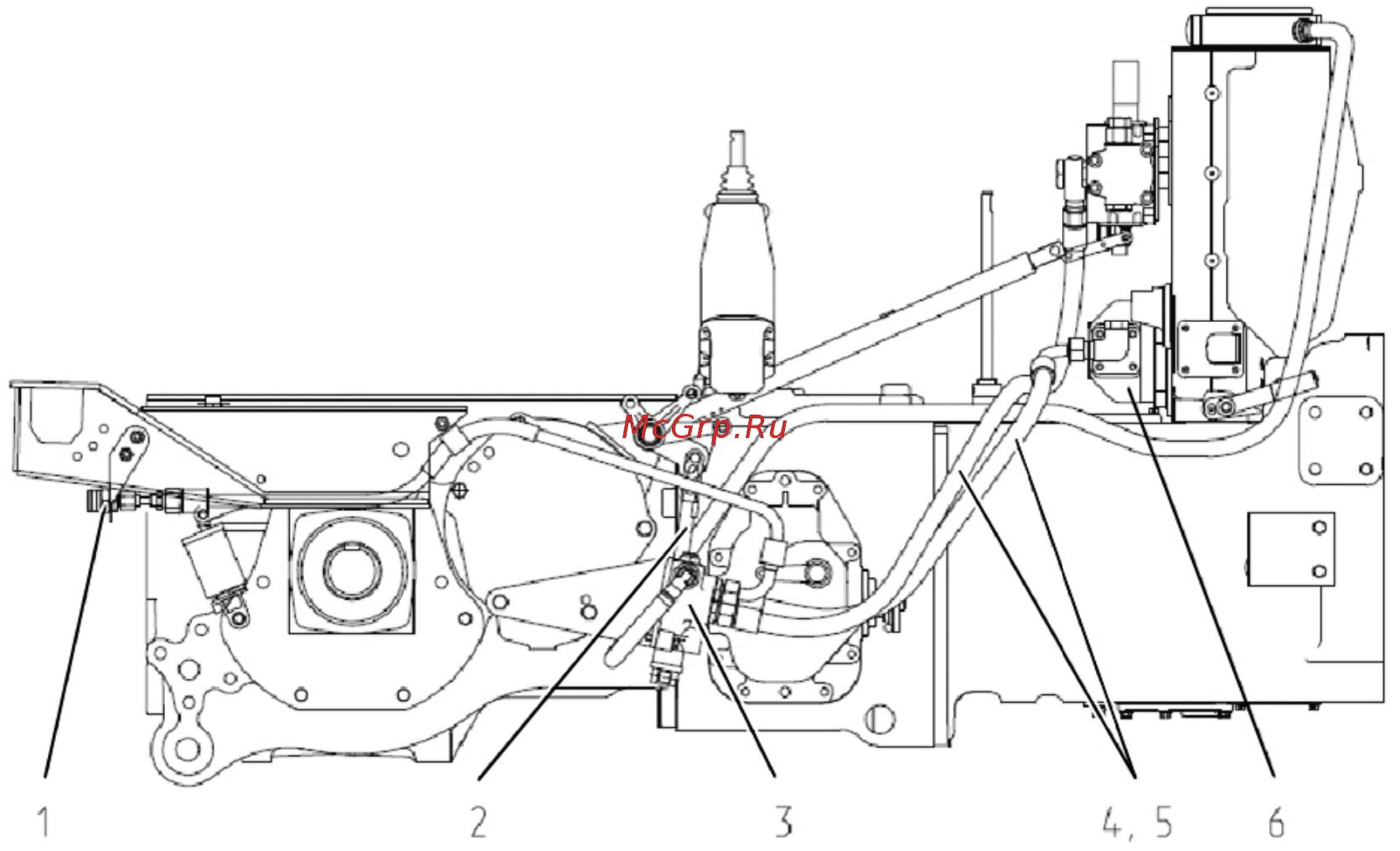

1 – муфта; 2 – тяга; 3 – кран тормозной; 4, 5 – рукава высокого давления; 6 – насос

Рисунок 4.7.2 – Гидропривод тормозов прицепа
