4.7.3.2 Регулировка гидравлического привода тормозов прицепа
Регулировка гидравлического привода тормозов прицепа заключается в регу-
лировке тяги 2 (рисунок 4.7.3) тормозного крана 1. Размер А (от 0,5 до 1 мм, между
пальцем и верхней кромкой паза в рычаге) проверять при не нажатых педалях ос-
новных тормозов и полностью выключенном стояночно-запасном тормозе, изменяя
его вращением наконечника 4 тяги 2. Размер Б (35 ± 1,25 мм), между нижней кром-
кой наконечника 4 и верхней гайкой 3 (рисунок 4.7.3) необходимо обеспечивать вра-
щением гаек 3. После регулировки обе гайки 3 необходимо законтрить.

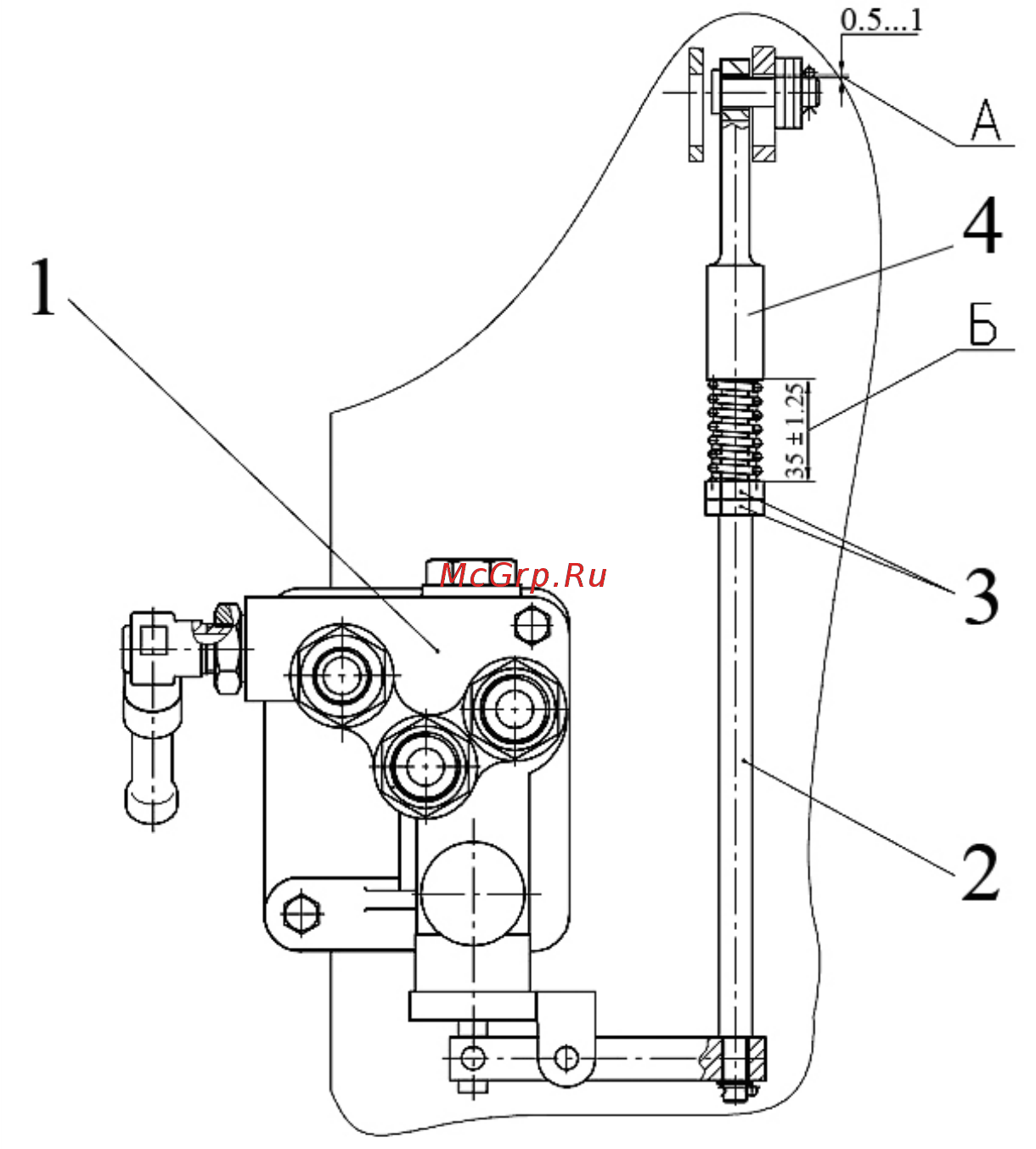

1 – кран тормозной; 2 – тяга; 3 – гайка; 4 – наконечник.
Рисунок 4.7.3 – Регулировка тяги крана тормозного гидравлического привода
тормозов прицепа
ВНИМАНИЕ: РЕГУЛИРОВКУ ПРИВОДА ТОРМОЗНОГО КРАНА ПРОИЗВОДИ-
ТЕ ПРИ НЕНАЖАТЫХ ПЕДАЛЯХ РАБОЧИХ ТОРМОЗОВ И ПОЛНОСТЬЮ ВЫКЛЮ-
ЧЕННОМ СТОЯНОЧНО-ЗАПАСНОМ ТОРМОЗЕ, КОТОРЫЕ ДОЛЖНЫ БЫТЬ ПРЕД-
ВАРИТЕЛЬНО ОТРЕГУЛИРОВАНЫ!
