952.5-0000010Б РЭ
129
ВНИМАНИЕ: ИЗГОТОВИТЕЛЬ ТРАКТОРА НЕ НЕСЕТ ОТВЕСТВЕННОСТИ ЗА
ПОЛОМКИ КАРДАННЫХ ВАЛОВ АГРЕГАТИРУЕМЫХ МАШИН. ХАРАКТЕРИСТИКИ И
КОНСТРУКЦИЯ КАРДАННЫХ ВАЛОВ ВХОДЯТ В СФЕРУ ОТВЕТСТВЕННОСТИ ИЗ-
ГОТОВИТЕЛЕЙ МАШИН И КАРДАННЫХ ВАЛОВ!
ВНИМАНИЕ: КАРДАННЫЙ ВАЛ АГРЕГАТИРУЕМОЙ МАШИНЫ ДОЛЖЕН
ОБЕСПЕЧИВАТЬ ПЕРЕДАЧУ НОМИНАЛЬНОГО КРУТЯЩЕГО МОМЕНТА ПРИ ЧАС-
ТОТЕ ВРАЩЕНИЯ НЕ МЕНЕЕ 540 МИН
-1
ИЛИ 1000 МИН
-1
, В ЗАВИСИМОСТИ ОТ
УСТАНОВЛЕННОГО РЕЖИМА!
ВНИМАНИЕ: НЕ ИСПОЛЬЗУЙТЕ КАРДАННЫЕ ВАЛЫ БЕЗ НАДЛЕЖАЩИХ
ЗАЩИТНЫХ УСТРОЙСТВ, А ТАКЖЕ САМОСТОЯТЕЛЬНО ИЗГОТОВЛЕННЫЕ ИЛИ
ПОВРЕЖДЕННЫЕ!
ВНИМАНИЕ: БУДЬТЕ ВНИМАТЕЛЬНЫ ПРИ АГРЕГАТИРОВАНИИ МАШИН С
КАРДАННЫМ ПРИВОДОМ – УГЛЫ ПОВОРОТА КАРДАННОГО ВАЛА ОГРАНИЧИ-
ВАЮТСЯ ЭЛЕМЕНТАМИ КОНСТРУКЦИИ ТРАКТОРА, НАПРИМЕР НАПРАВЛЯЮ-
ЩИМИ ЛИФТОВОГО УСТРОЙСТВА ИЛИ КОЛЕСАМИ ТРАКТОРА. ИЗ-ЗА ВЗАИМНО-
ГО КАСАНИЯ КАРДАННОГО ВАЛА И ДРУГИХ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ
МОГУТ ПРОИЗОЙТИ ПОЛОМКИ ПРИЦЕПНОГО УСТРОЙСТВА МАШИНЫ ИЛИ НА-
ПРИМЕР, ПОВРЕЖДЕНИЯ ШИН ТРАКТОРА ИЛИ САМОГО КАРДАННОГО ВАЛА!
ВНИМАНИЕ: ПРИ РАБОТЕ МАШИН С КАРДАННЫМ ПРИВОДОМ СУЩЕСТВУ-
ЕТ ОПАСНОСТЬ ВЫБРОСА ОБРАБАТЫВАЕМОГО МАТЕРИАЛА ИЛИ ДЕТАЛЕЙ
МАШИНЫ, ПОЭТОМУ НЕОБХОДИМО СОБЛЮДАТЬ БЕЗОПАСНУЮ ДИСТАНЦИЮ!
При подсоединении карданного вала машины к хвостовику ВОМ соблюдайте
следующие правила и требования:
1. Проверьте соответствие включенного скоростного режима ВОМ по типу ус-
тановленных хвостовиков ВОМ трактора и ВПМ машины, проверьте соответствие
включенного привода заднего ВОМ (независимый/синхронный);
2. Перед подключением рассоедините карданный вал на две части.
3. Произведите визуальный осмотр карданного вала, ВОМ и ВМП на предмет
отсутствия механических повреждений и комплектности. При необходимости очисти-
те хвостовики ВОМ и ВПМ от грязи, и смажьте в соответствии со схемой смазки,
представленной в руководстве по эксплуатации машины.
4. Часть карданного вала, на которой имеется пиктограмма «трактор» подсое-
дините к хвостовику ВОМ, а соответственно вторую
половину - к ВПМ машины. Не
забудьте правильно зафиксировать присоединительные шлицевые втулки на хво-
стовиках ВОМ и ВПМ: способ фиксации определяется изготовителем карданного ва-
ла.

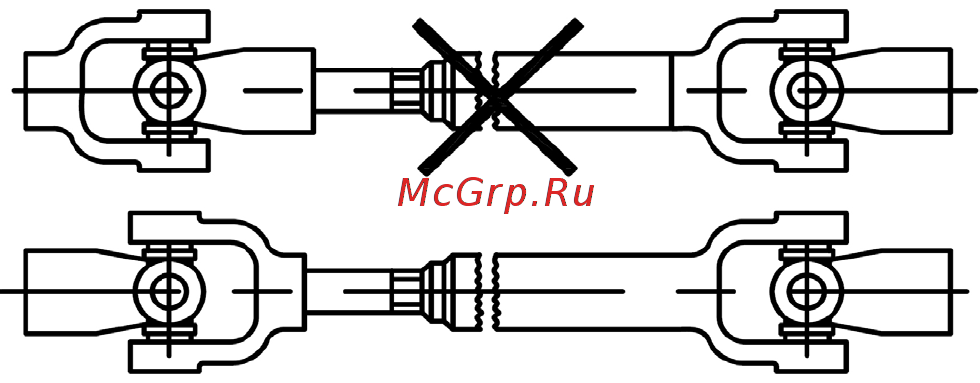

5. Концевые вилки карданного вала машины со стороны ВОМ и ВМП должны
находиться в одной плоскости, как показано на рисунке 4.9.1.
Рисунок 4.9.1 – Схема установки карданного вала
