952.5-0000010Б РЭ
130
6. Предохранительная муфта, как показано на рисунке 4.9.2, устанавливается
только со стороны ВПМ привода агрегатируемой машины – другая установка не
обеспечивает своевременную защиту ВОМ трактора от превышения максимально
допустимого крутящего момента. После длительных простоев в работе машины про-
верьте техническое состояние предохранительной муфты.

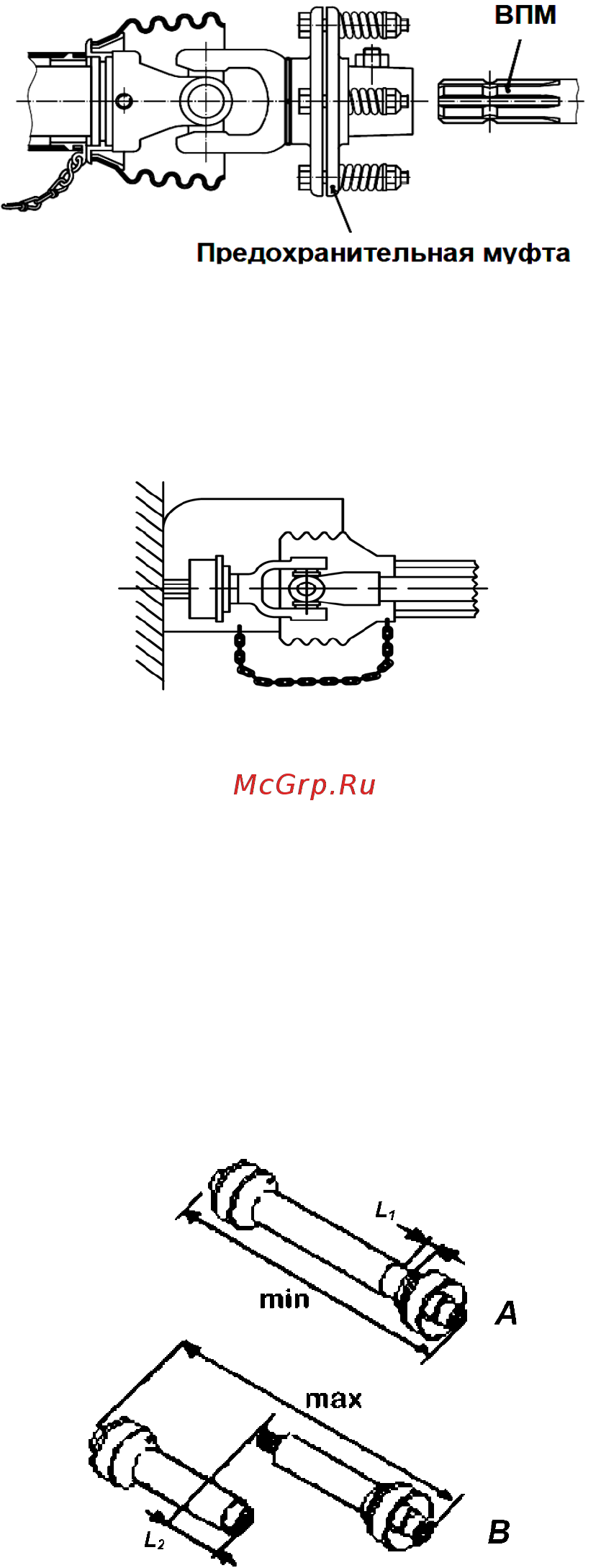

Рисунок 4.9.2 – Схема установки предохранительной муфты
7. Установка карданного вала с защитным кожухом совместно с защитными
устройствами ВОМ и ВПМ, с удерживающими цепочками, как со стороны ВОМ, так и
со стороны ВПМ, как показано на рисунке 4.9.3, обеспечивает безопасность кардан-
ного соединения.
Рисунок 4.9.3 – Схема безопасной установки карданного вала
8. При первом применении карданного вала необходимо обязательно прове-
рить длину карданного вала, а при необходимости адаптировать ее к условиям рабо-
ты с тракторами «БЕЛАРУС-952.5». Наиболее подробные рекомендации по кардан-
ным валам смотрите в технической документации, прилагаемой к машине. При необ-
ходимости обратитесь к изготовителю карданного вала.
9. Длина максимально раздвинутого карданного вала, с которой допускается
его эксплуатация, должна быть такой, когда две части карданного вала будут вхо-
дить друг в друга не менее чем на L
2
=150 мм. При меньшем значении, чем L
2
=150
мм (рисунок 4.9.4, вид А) работать с карданным валом запрещено. Достаточность
перекрытия L
2
проверяется путем поворота или подъема агрегатируемой машины.
Рисунок 4.9.4 – Выбор длины карданного вала
10. В прямолинейном положении трактора и агрегатируемой машины, когда
карданный вал полностью задвинут, проверьте наличие достаточного зазора L
1
(ри-
сунок 4.9.4, вид В) между торцом трубы и торцом вилки карданного шарнира. Мини-
мально допускаемый зазор L
1
должен быть не менее 50 мм.
11. После присоединения карданного вала все защитные устройства приведите в
надлежащее состояние, в том числе зафиксируйте защитный кожух карданного вала
от вращения цепочками, как показано на схеме на рисунке 4.9.3.
