952.5-0000010Б РЭ
131
12. При необходимости ограничивайте высоту подъема ЗНУ в крайнее верх-
нее положение при подъеме машин. Это необходимо для уменьшения угла наклона,
исключения возможности касания и повреждения карданного вала, а также и обес-
печения безопасного зазора между трактором и машиной.

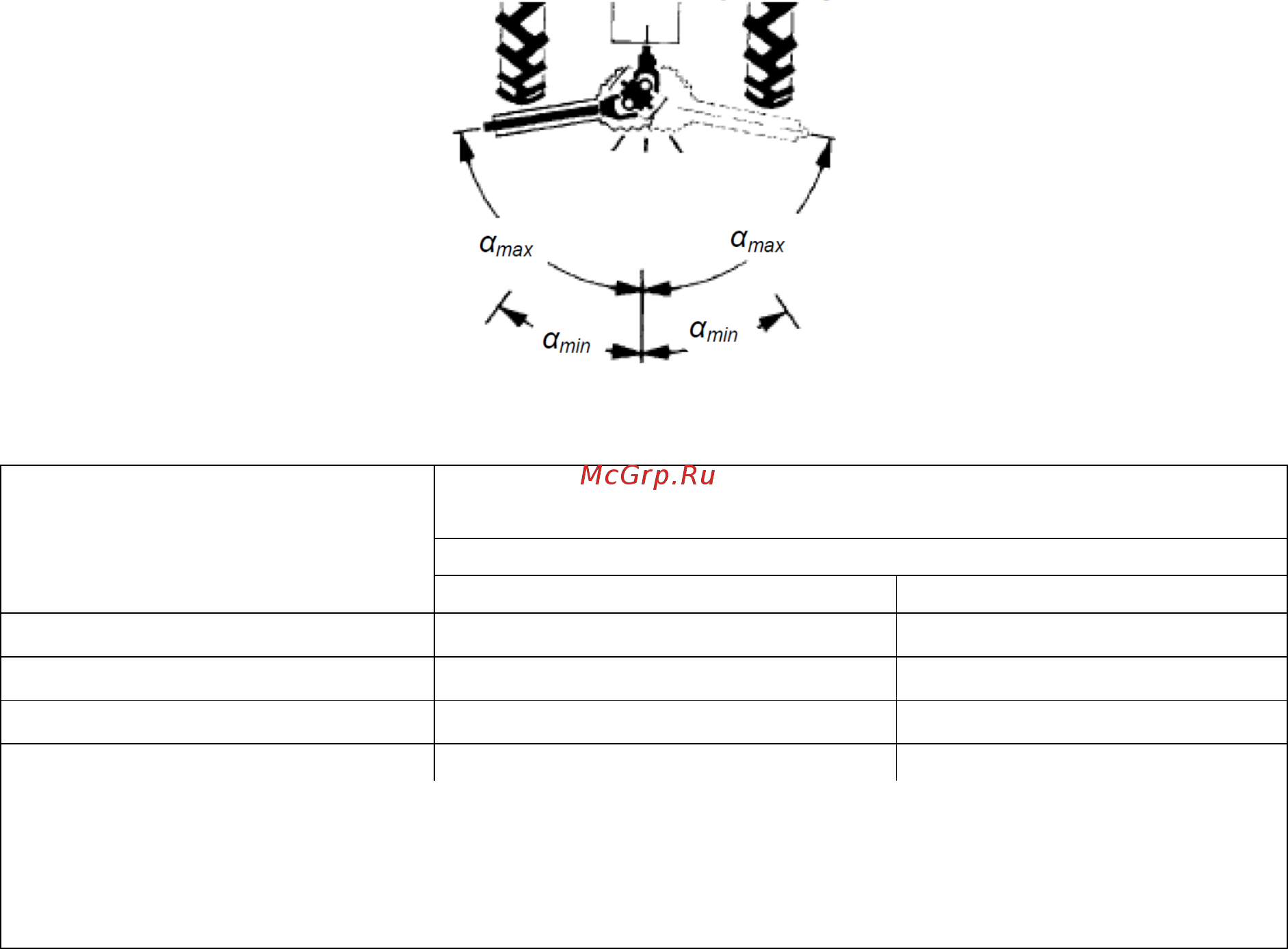

13. Максимально допустимые углы наклона и поворота (рисунок 4.9.5) шарни-
ров карданного вала даны в таблице 4.12.
Рисунок 4.9.5 – Максимально допустимые углы наклона и поворота шарниров карданного вала
Таблица 4.12
Максимально допустимый угол наклона (поворота) α
max
1)
,
в градусах
Тип шарниров карданного вала
Положения вала отбора
мощности трактора
Универсальные Равных угловых скоростей
Положение «Включен»:
- под нагрузкой 20 25
- без нагрузки
2)
50 50
Положение «Выключен»
3)
50 50
_________________________________
1)
Допускаются другие варианты (смотри документацию изготовителей кардан-
ных валов и машин).
2)
Кратковременно, для работающего без нагрузки ВОМ.
3)
Для транспортного положения машин с выключенным ВОМ.
14. При работе с навесными и полунавесными машинами с карданным приво-
дом блокируйте нижние тяги навесного устройства.
15. После демонтажа карданного вала необходимо надеть защитные колпаки
на хвостовики ВОМ и ВПМ!
16. После выключения ВОМ необходимо учитывать опасность движения кар-
данного вала и отдельных механизмов агрегатируемой машины по инерции. Поэто-
му входить в опасную зону между трактором и машиной можно только после полной
остановки вращения ВОМ!
17. Проверьте работу машины с присоединенным карданным валом к ВОМ и
ВПМ на минимальной и максимальной частоте вращения коленчатого вала двигате-
ля трактора.
18. Рекомендуем при транспортных переездах трактора с прицепными, полу-
прицепными или полунавесными машинами на значительные расстояния, в том чис-
ле с поля на поле, карданный вал отсоединить от трактора и машины.
19. Техническое обслуживание, чистку, ремонт присоединенной к трактору
машины с карданным приводом выполнять только при выключенном ВОМ и нерабо-
тающем двигателе трактора.
