952.5-0000010Б РЭ

Кроме предохранителей, расположенных в щитке приборов и показанных на

рисунке 2.21.2 в бортовой сети трактора «БЕЛАРУС-952.5» слева на кронштейне 2

(рисунок 2.21.3) корпуса маслобака ГНС установлен дополнительный блок предохра-

нителей 1, предназначенный для защиты силовых цепей электрооборудования.

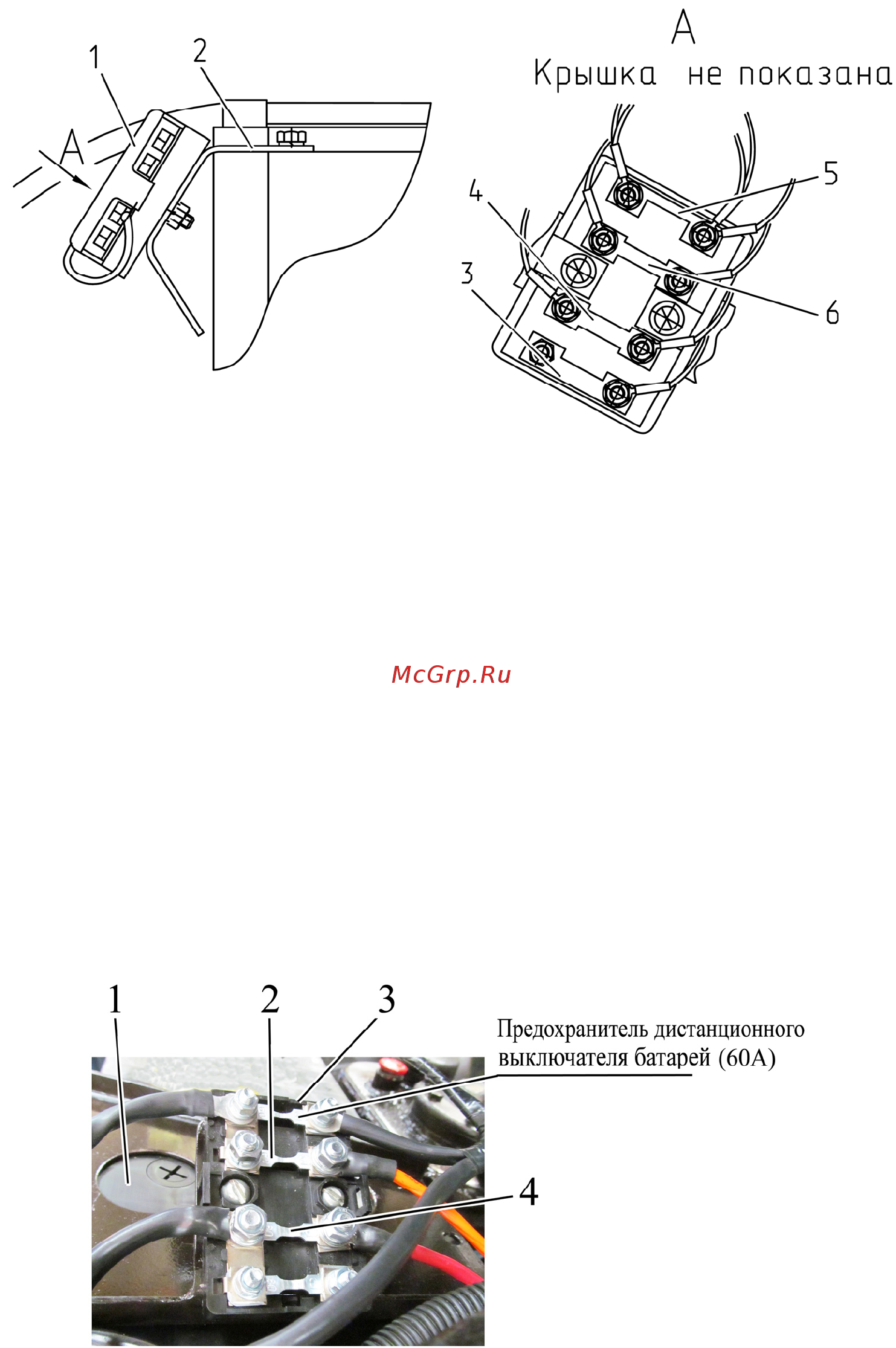

1 – блок предохранителей, 2 – кронштейн; 3 – предохранитель на 80А (пита-

ние бортовой сети до запуска, зарядка АКБ, плюс на контакты реле стартера, пита-

ние подогревателя топливного фильтра); 4 – предохранитель на 80А (питание све-

чей накаливания); 5 – предохранитель на 60А (питание щитка приборов); 6 – предо-

хранитель на 60А (питание щитка приборов).

Рисунок 2.21.3 – Предохранители, расположенные на корпусе маслобака ГНС

Место расположения предохранителя дистанционного выключателя батарей и

питание автомагнитолы показано на рисунке 2.21.4. Кроме того, в цепи дистанцион-

ного выключателя батарей установлен подвесной предохранитель номиналом 25А.

2.21.3 Предохранители электронной системы управления двигателем

Место установки предохранителей ЭСУД 2 и 4 в блоке предохранителей 3 по-

казано на рисунке 2.21.4 (блок предохранителей 3 расположен над АКБ 1).

1 – АКБ; 2 – предохранитель постоянного питания ЭСУД (при любом положе-

нии выключателя АКБ) номиналом 60А; 3 – блок предохранителей; 4 – предохрани-

тель питания ЭСУД при включенном положении выключателя АКБ (номиналом 80А).

Рисунок 2.21.4 – Место установки предохранителя питания ЭСУД
