Остальные предохранители ЭСУ двигателя установлены в БКЗ.

Блок коммутации и защиты (БКЗ) серии 1000 SCR предназначен для распре-

деления силового питания на электронные системы управления трактора и защиты

их электрических цепей от короткого замыкания и превышения токовой нагрузки.

Место установки БКЗ – в задней части кабины, в специальном отсеке за си-

деньем водителя, как показано на рисунке 2.21.5.

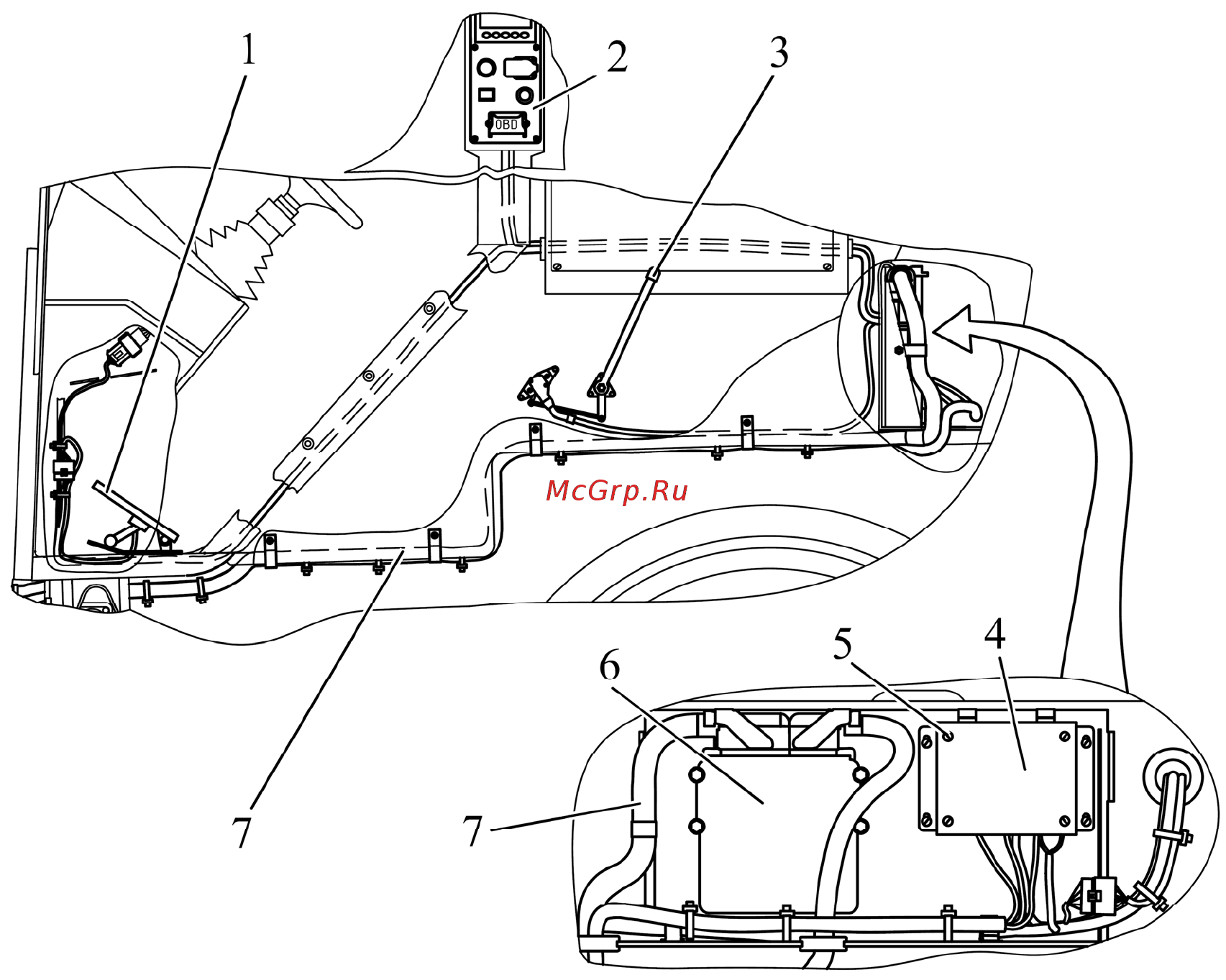

1 – электронная ножная педаль управления подачей топлива; 2 – панель сис-

темы управления двигателем; 3 – электронная рукоятка управления подачей топли-

ва; 4 – блок коммутациии защиты; 5 – винт; 6 – электронный блок управления двига-

телем 7 – жгуты соединительные.

Рисунок 2.21.5 – Расположение элементов ЭСУД в кабине

Для доступа к БКЗ необходимо отвернуть четыре болта и открыть крышку спе-

циального отсека. Далее, для доступа к реле и предохранителям БКЗ необходимо на

БКЗ отвернуть четыре винта 5 (рисунок 2.21.5) и снять железную крышку.

В состав блока входят десять электрических предохранителей 1 (рисунок

2.21.6) (F1…F10), семь электромагнитных реле 4 (K1…K7), коммутирующих силовое

питание для потребителей. Установленные на лицевой панели рядом с каждым пре-

дохранителем сигнальные светодиоды красного цвета 5 предназначены для индика-

ции перегорания соответствующего электрического предохранителя. Кроме того, ус-

тановлены сигнальные светодиоды желтого цвета 2 и 3. Светодиод 2 осуществляет

индикацию наличия постоянного питания БКЗ, независимо от положения выключа-

теля АКБ. Светодиод 3 осуществляет индикацию наличия питания, поступающего на

БКЗ только при включенном положении выключателя АКБ.

Схема размещения предохранителей, реле и остальных элементов в БКЗ при-

ведена на рисунке 2.21.6.
