RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-8
Таблица 2-3
4. Установка вертикального масштаба (Volts/Div)
Осциллограф позволяет изменять вертикальный масштаб Volts/Div двумя
способами Coarse (Грубо) или Fine (Точно). Диапазон изменения
вертикального масштаба 2мВ—5В/дел.
Coarse (Грубо): это установка по умолчанию, в этом случае вертикальный
масштаб выбирается из ряда 1-2-5 от 2мВ/дел, 5мв/дел, 10мВ/дел до
5
В/дел.
Fine (Точно): при этой установке появляется возможность выбора более
мелкого шага установок вертикального масштаба между крупными. Это
полезно, если вам необходимо выверить вертикальный размер
осциллограммы сигнала мелкими шагами.

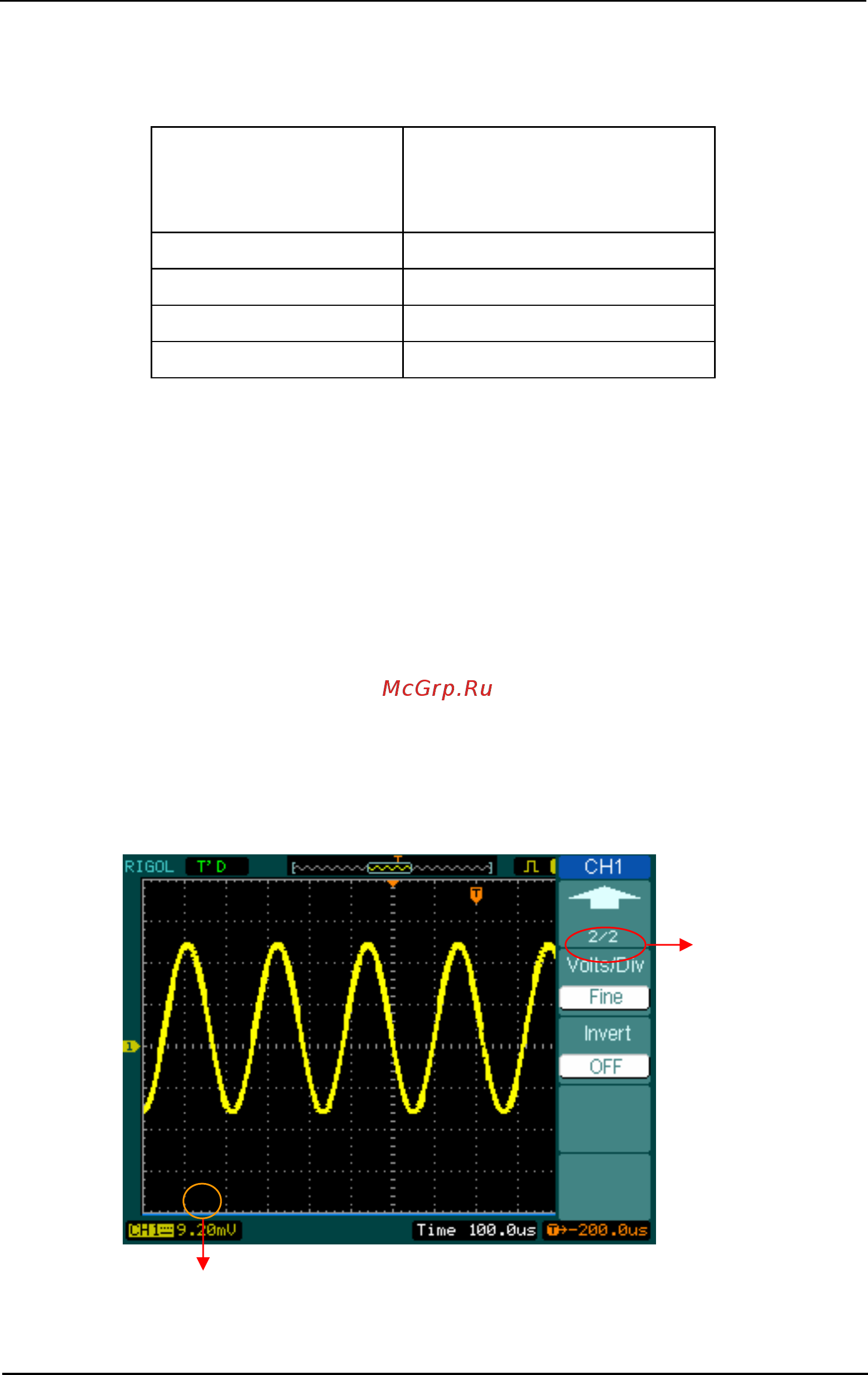

Рисунок 2-9
Коэффициенты
ослабления
пробника
Соответствующие
установки
осциллографа
1:1 1X
10:1 10X
100:1 100X
1000:1 1000X
Точная
регулировка
Вертикальный масштаб с
мелким шагом
