Coarse (Грубо)/Fine (Точно) ускоренное переключение:
переключать режимы Coarse (Грубо)/Fine (Точно) можно не только
используя меню, но также просто нажав на ручку регулятора
вертикального масштаба
.
5. Инверсия осциллограммы
Инверсия переворачивает осциллограмму сигнала на 180 градусов
относительно оси уровня земли.
При запуске осциллографа от инвертированного сигнала, схема запуска также
инвертируется.

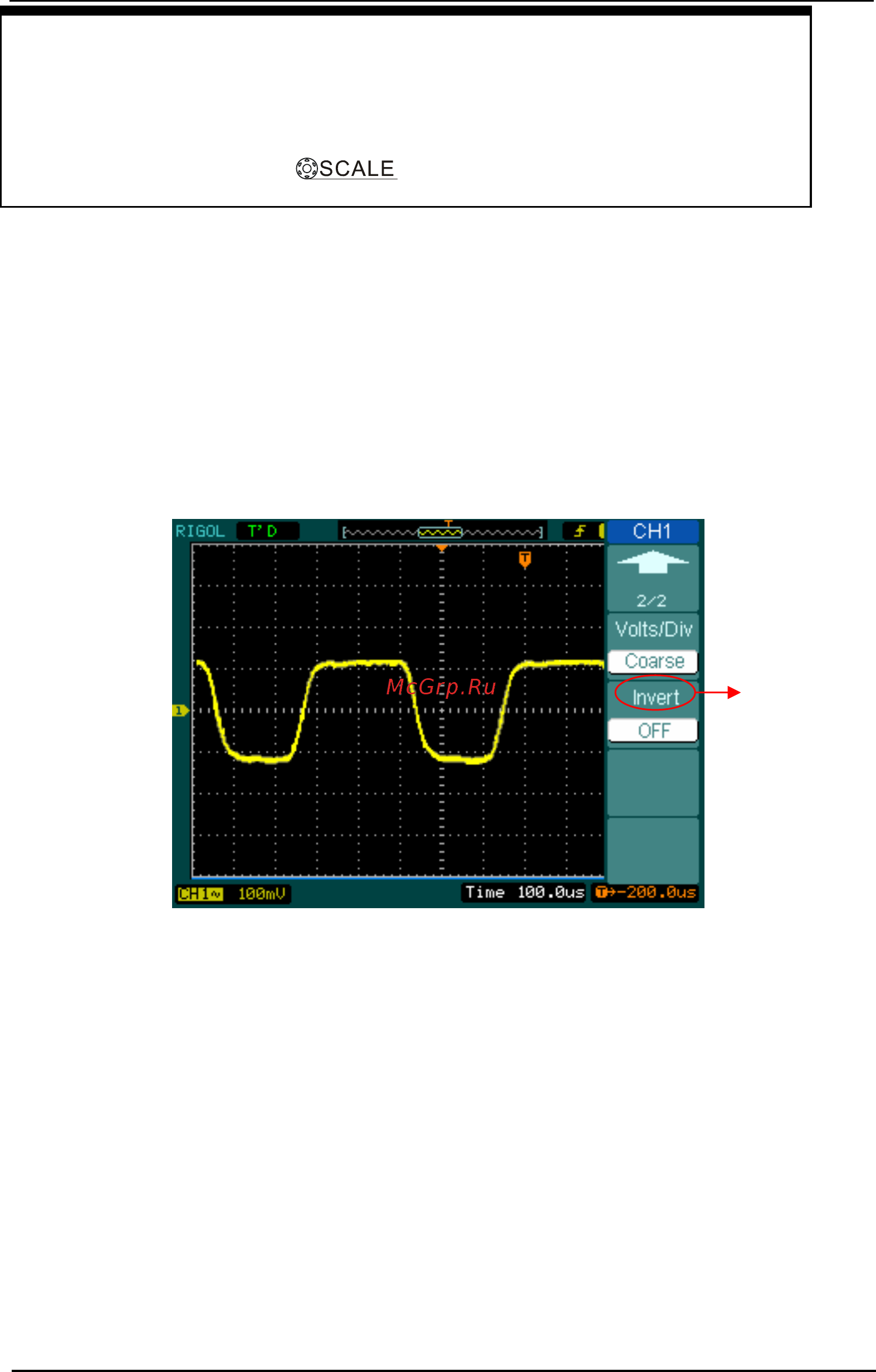

На рис. 2-10 и 2-11 показано действие инверсии.
Форма сигнала до инверсии
Рисунок 2-10
Инверсия
выключена
