RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-65

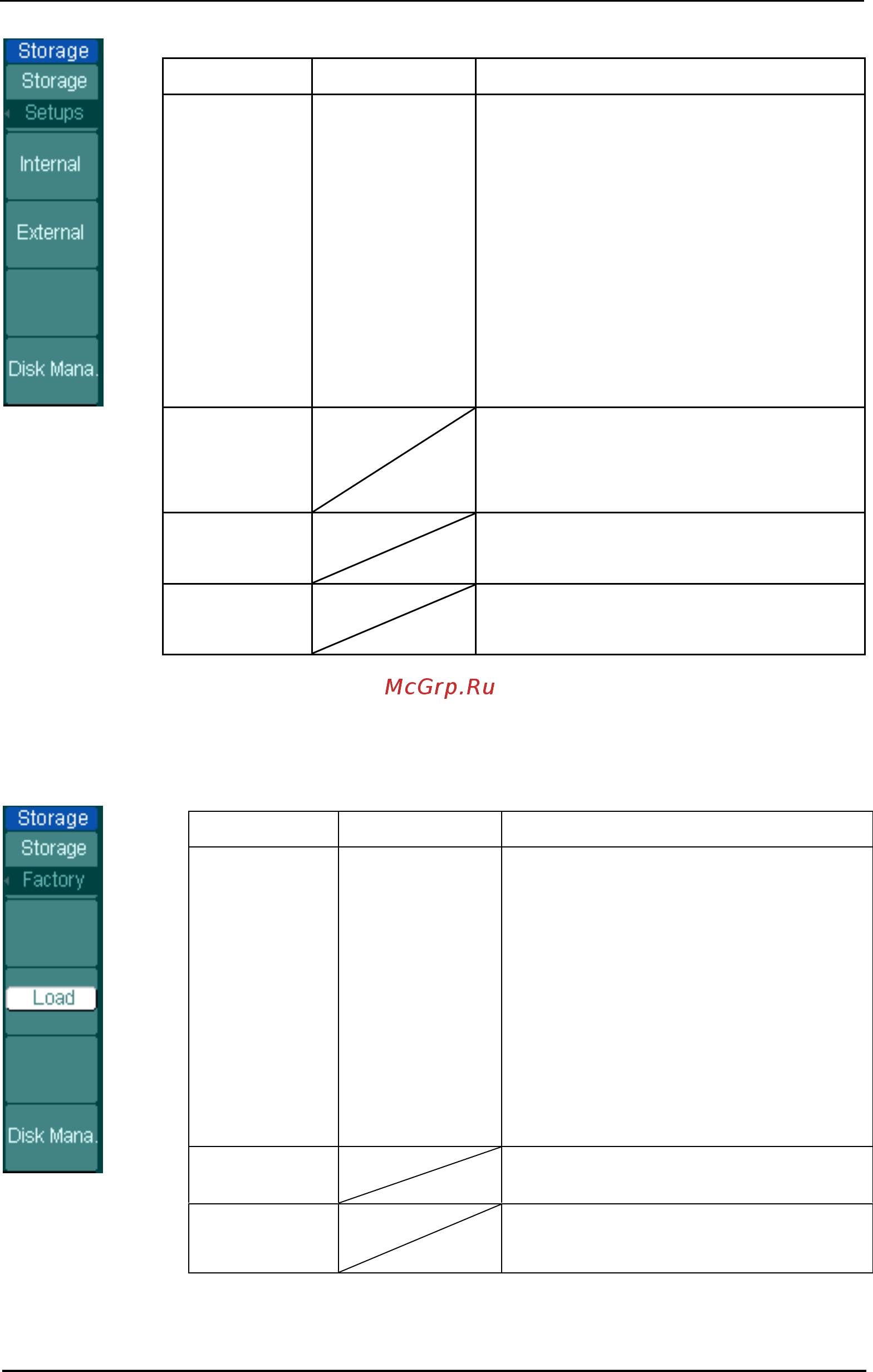

Рисунок 2-75 Таблица 2-44
Меню Установки Комментарии
Storage
Waveform
Setups
Bit map
CSV
Factory
Сохранить или вызвать
осциллограмму
Сохранить или вызвать установки
прибора
Создать или удалить файлы BMP
Создать или удалить файлы CSV
Восстановить установки
производителя
Internal
Перейти к меню операций
внутренней памяти (см. Табл.
2-48)
External
Перейти к меню операций
внешней памяти (см. Табл. 2-49)
Disk Mana.
Перейти к меню управления
диском (см. табл.2-50)
Установки производителя (фабричных) восстанавливаются следующим
образом.
Таблица 2－45
Меню Установки Комментарии
Storage
Waveform
Setups
Bit map
CSV
Factory
Сохранить или вызвать
осциллограмму
Сохранить или вызвать
установки прибора
Создать или удалить файлы
BMP
Создать или удалить файлы CSV
Восстановить установки
производителя
Load
Восстановить установки или
файлы производителя
Disk Mana.
Перейти к меню управления
диском (см. табл.2-50)
Рисунок 2-76
