RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-66

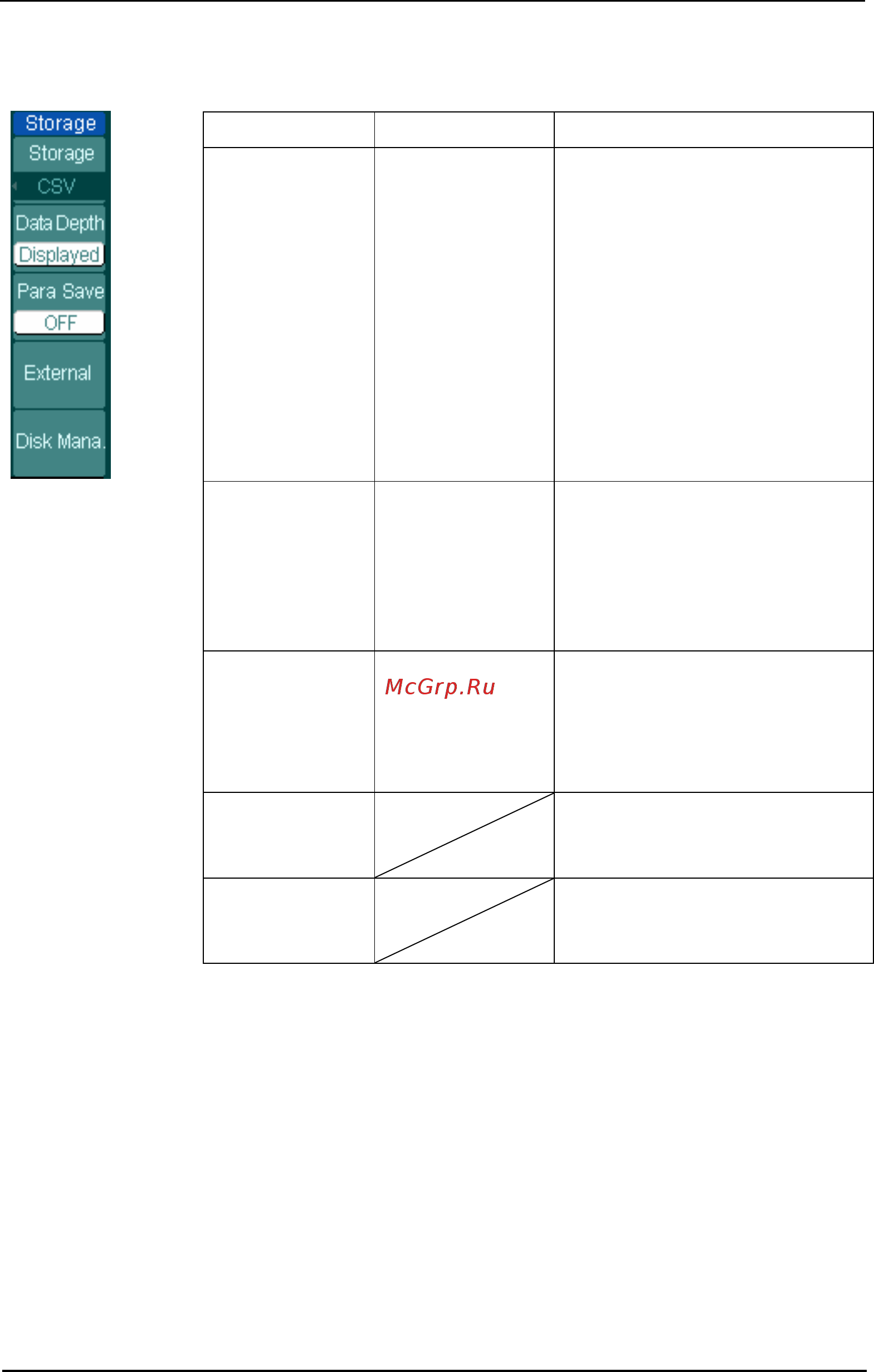

Меню для CSV файлов выглядит следующим образом.
Таблица 2－46
Меню Установки Комментарии
Storage
Waveform
Setups
Bit map
CSV
Factory
Сохранить или вызвать
осциллограмму
Сохранить или вызвать
установки прибора
Создать или удалить
файлы BMP
Создать или удалить
файлы CSV
Восстановить установки
производителя
Data Depth
Displayed
Maximum
Сохранить данные текущей
осциллограммы на экране
как CSV файл
Сохранить все данные
осциллограммы в памяти
как CSV файл
Para Save
On
Off
Сохранение текущих
настроек осциллографа в
другом формате под
прежними именами
файлов
External
Перейти к меню операций
внешней памяти (см. Табл.
2-49)
Disk Mana.
Перейти к меню
управления диском (см.
табл.2-50)
Рисунок 2-77
