ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
90
подключении адаптера сетевого питания яркость
подсветки экрана увеличивается.
Примечание
Режим подсветки сниженной яркости
продлевает максимальный период работы
от аккумуляторной батареи.См. главу 8
"Характеристики", раздел "Разное".

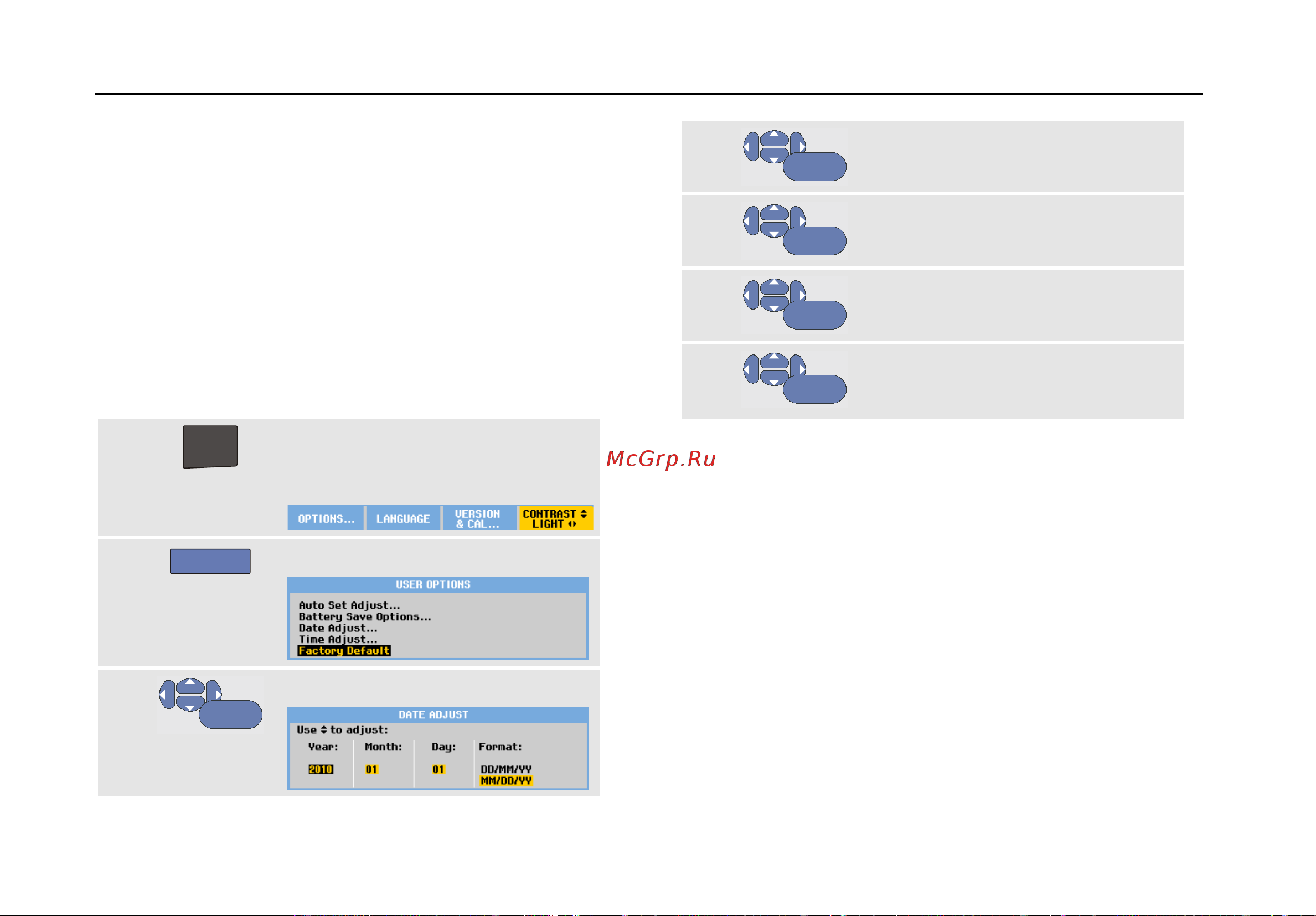

Изменение даты и времени
В приборе имеются часы, указывающие дату и время.
Чтобы изменить дату, например, на 19 апреля 2013,
выполните следующие действия:
1
USER
Выведите на экран заголовки
функциональных клавиш меню
USER.
2
F1
Откройте меню USER OPTIONS.
3
ENTER
Откройте меню DATE ADJUST.
4
ENTER
Выберите год 2013 и перейдите
в поле Month.
5
ENTER
Выберите месяц 04 и
перейдите в поле Day.
6
ENTER
Выберите дату 19 и перейдите
в поле Format.
7
ENTER
Выберите формат DD/MM/YY и
подтвердите установку новой
даты.
Изменение времени производится аналогичным
образом, но при этом следует открыть меню Time
Adjust (пункты 2 и 3.)
