Использование осциллографа и измерителя
Проведение измерений в режиме измерителя (для модели 190-xx2)
1
39
Проведение относительных измерений
При относительном измерении измеряемая величина
отображается по отношению к заданному эталонному
значению.
Ниже приводится пример относительного измерения
напряжения. Сначала необходимо получить эталонное
значение:
1
METER
Выведите на экран заголовки
функциональных клавиш меню
METER.
2
Измерьте напряжение, которое
будет использоваться в качестве
эталонного значения.
3
F2
В поле RELATIVE выделите пункт
ON. (При выделении пункта ON
текущее измеряемое напряжение
становится эталонным
значением.) Эталонное значение
будет сохранено в памяти для
использования при последующих
относительных измерениях.
Клавиша (F3) ADJUST REFERENCE
программной клавиатуры
позволяет регулировать
эталонное значение (см. пункт 5
далее).
4
Измерьте напряжение, которое
нужно сравнить с эталонным.
Теперь значение, выведенное крупными цифрами, равно
значению измеренной величины на входе, уменьшенному
на сохраненное эталонное значение.
На гистограмме приведено фактическое входное
значение. Фактическое входное значение и эталонное
значение отображаются под значением, выведенным
крупными цифрами (ACTUAL: xxxx REFERENCE: xxx), см.
Рис. 18.

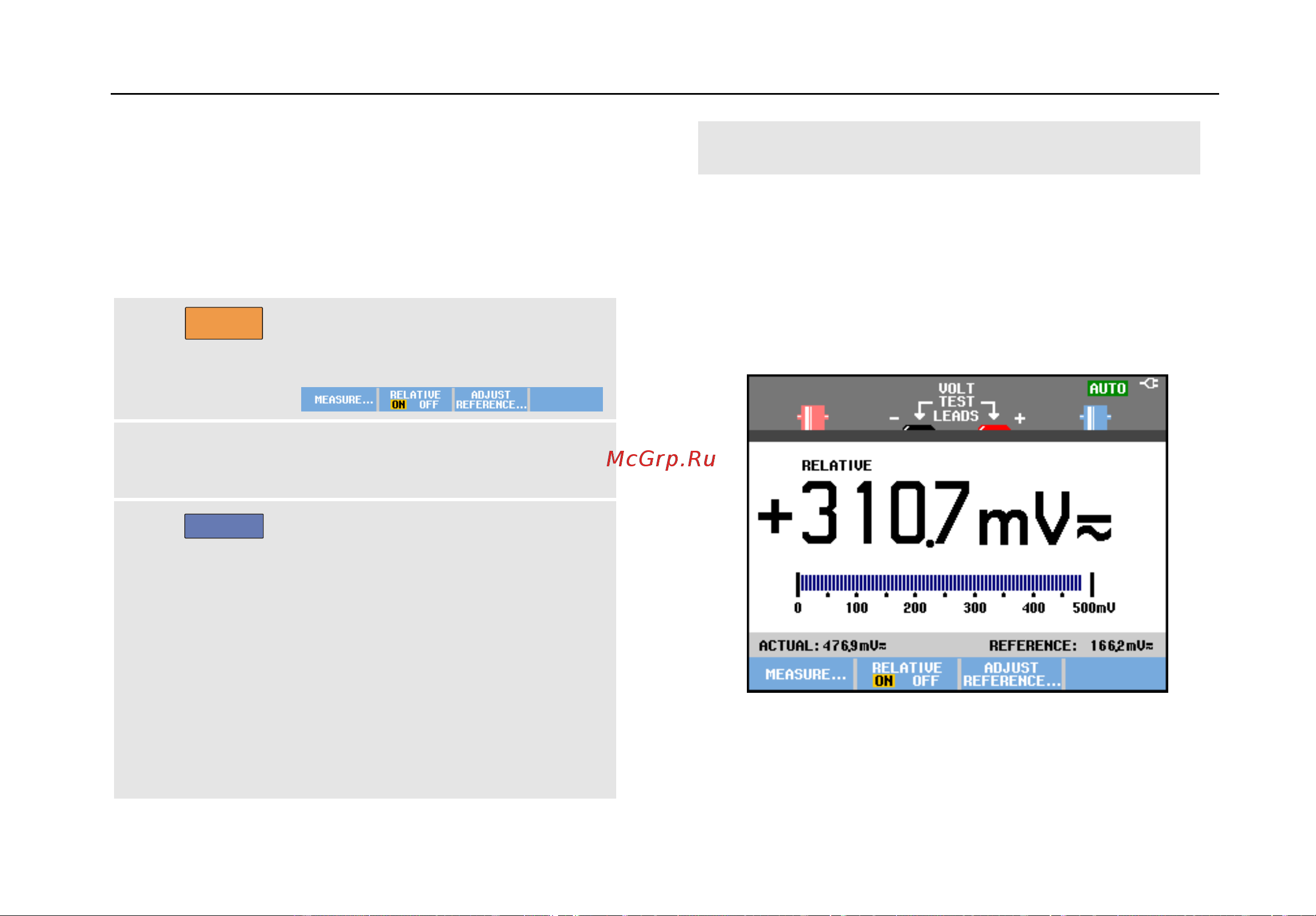

Рис. 18. Проведение относительного измерения
Эту функцию удобно использовать для того, чтобы
отслеживать отклонение значения измеряемой на входе
величины (напряжения, температуры) от известного
допустимого значения.
