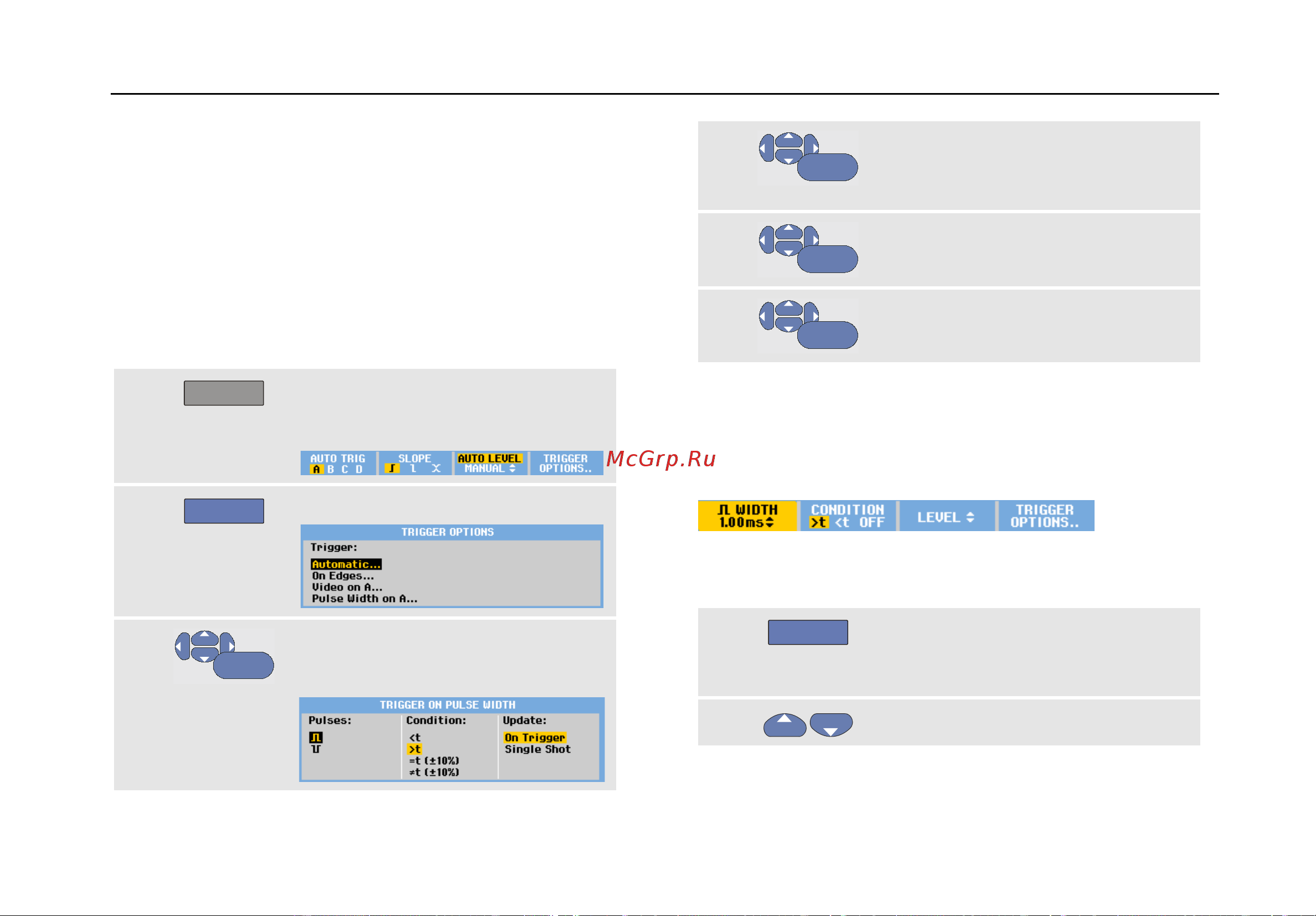

Обнаружение пропусков импульсов
В следующем примере рассматривается обнаружение
пропусков в серии положительных импульсов.
Предполагается, что временной интервал между
нарастающими фронтами импульсов составляет 100
миллисекунд. Однократное увеличение этого интервала
до 200 миллисекунд означает пропуск импульса. Для
обнаружения таких пропусков можно установить в
качестве события, запускающего развертку, интервал
между импульсами свыше 110 миллисекунд.
Для этого необходимо выполнить следующие действия:
1
TRIGGER
Выведите на экран заголовки
функциональных клавиш меню
TRIGGER.
2
F4
Откройте меню TRIGGER OPTIONS.
3
ENTER
Выберите пункт Pulse Width on
A... Откроется меню TRIGGER ON
PULSE WIDTH.
4
ENTER
Выделите символ
положительного импульса для
запуска положительного импульса
и перейдите в поле Condition:
5
ENTER
Выделите пункт >t и перейдите в
поле Update.
6
ENTER
Выберите пункт On Trigger и
закройте меню.
Теперь измерительный прибор настроен на запуск
развертки по импульсам, длительность которых
превышает выбираемые значения. Теперь вид меню
запуска развертки в нижней части экрана изменен таким
образом, что можно задать параметры импульсов запуска
развертки.
Например, чтобы установить значение длительности
импульса 110 миллисекунд, необходимо выполнить
следующие действия:
7
F1
Нажмите эту клавишу. Теперь
клавиши со стрелками можно
использовать для регулировки
длительности импульса.
8
Выберите значение 110 ms.
