ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
48
8
ENTER
Выберите одно из условий
пункта Conditions: и
подтвердите выбор.
Для запуска развертки от внешнего источника (190-
xx2) перейдите к пункту 9.
9
ENTER
Выделите нужный фронт
запуска развертки (Slope:) и
перейдите в поле Level:
10
ENTER
Выделите один из уровней
запуска развертки: (0.12V или
1.2 V) и подтвердите выбор
всех параметров.
11
Подайте внешний сигнал на однополюсные
штепсели внешнего запуска развертки.
В процессе записи участки осциллограммы
непрерывно сохраняются в дополнительной памяти.
На экране отображается участок осциллограммы,
который был записан за последний период времени,
соответствующий двенадцати делениям экрана. В
режиме обзорного просмотра (View All) на экран
выводится все содержимое памяти.
Примечание
Подробные сведения о функции запуска
однократной регистрации содержатся в
главе 4 "Запуск развертки осциллограмм".

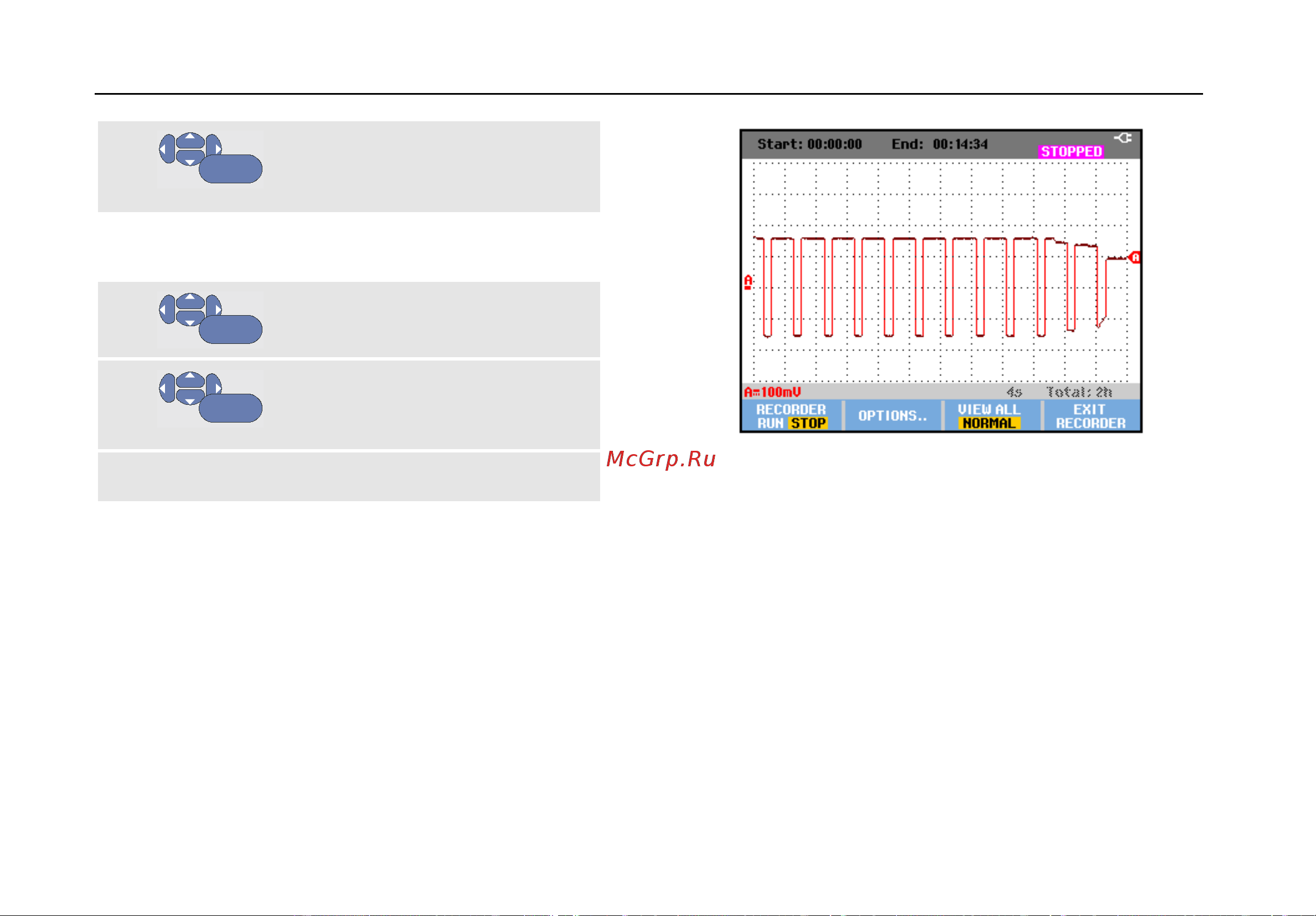

Рис. 22. Запись в режиме однократной развертки с
остановкой по внешнему сигналу
Анализ графика численных
результатов измерений или
записанной осциллограммы
В режиме TrendPlot осциллографа или в режиме
записи осциллограмм можно провести подробный
анализ осциллограмм с помощью функций CURSORS
и ZOOM. Описание этих функций приведено в главе 3
“Использование функций воспроизведения,
увеличения изображения и курсоров”.
