Использование осциллографа и измерителя
Регистрация осциллограммы
1
31
эталонной осциллограммы может
быть отображена:
- эталонная осциллограмма,
которая использовалась в
последний раз (если такой нет,
эталонная осциллограмма не
появится на экране);
- огибающая осциллограмма, если
включена функция отображения
огибающей (Envelope).
Чтобы вызвать осциллограмму
(или огибающую осциллограммы)
из памяти и использовать ее в
качестве эталонной
осциллограммы, выберите пункт
Recall….
Выберите New, чтобы открыть
меню new reference.
Если вы выбрали пункт New,
перейдите к пункту 5, в противном
случае - к пункту 6.
5
Выберите ширину дополнительной
огибающей, которая будет
добавлена к мгновенной
осциллограмме.
6
ENTER
Сохраните мгновенную
осциллограмму и выведите ее
зафиксированное изображение на
экран в качестве эталонной
осциллограммы. Одновременно на
экране будет по-прежнему
отображаться осциллограмма
поступающего сигнала.
Дополнительные указания по вызову осциллограммы,
сохраненной в памяти, и использованию ее в качестве
эталонной, приводятся в главе 5, раздел "Вызов
содержимого экрана и соответствующей настройки".

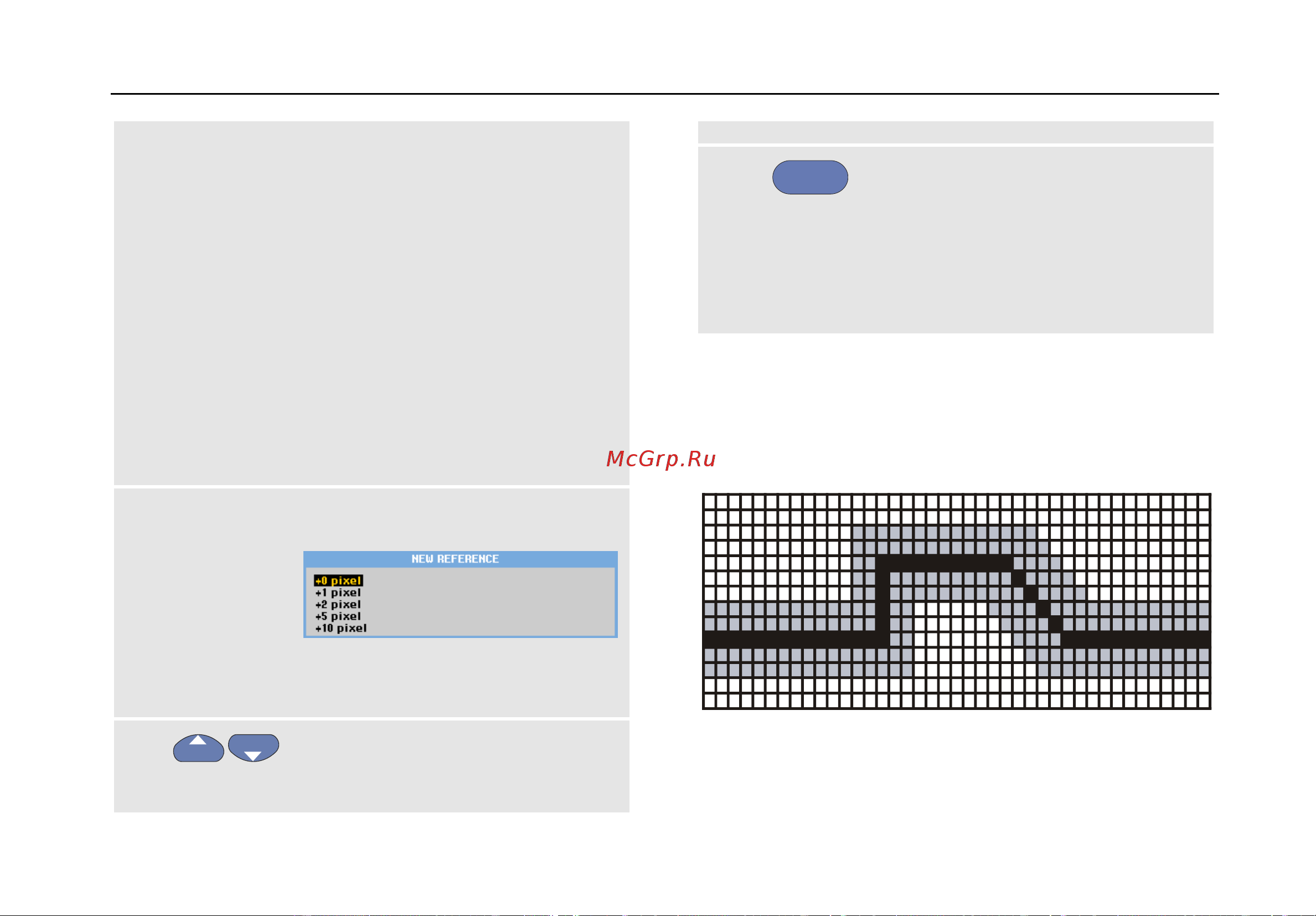

Пример эталонной осциллограммы с дополнительной
шириной огибающей ±2 пиксела:
Черные пикселы: основная осциллограмма
Серые пикселы: огибающая шириной ± 2 пиксела
По вертикали 1 пиксел составляет 0,04 деления
По горизонтали 1 пиксел составляет 0,0333 деления
