Использование осциллографа и измерителя
Работа с меню
1
13
Работа с меню
Ниже приводится пример выбора функции с помощью
меню прибора. Чтобы открыть меню осциллографа и
выбрать нужный пункт, необходимо последовательно
выполнить действия 1 - 4.
1
SCOPE
Нажмите клавишу SCOPE. В
нижней части экрана появятся
заголовки синих функциональных
клавиш, соответствующие их
применению в данной ситуации.
2
F4
Откройте меню Waveform
Options. Оно будет отображено в
нижней части экрана. Текущие
настройки выводятся на желтом
фоне.
Значения настройки на черном
фоне могут быть изменены с
помощью синих клавиш со
стрелками и подтверждены с
помощью клавиши ввода ENTER.
1
3b
3b
3b
3a
3a
F4
SCOPE
2
ENTER
ENTER
ENTER

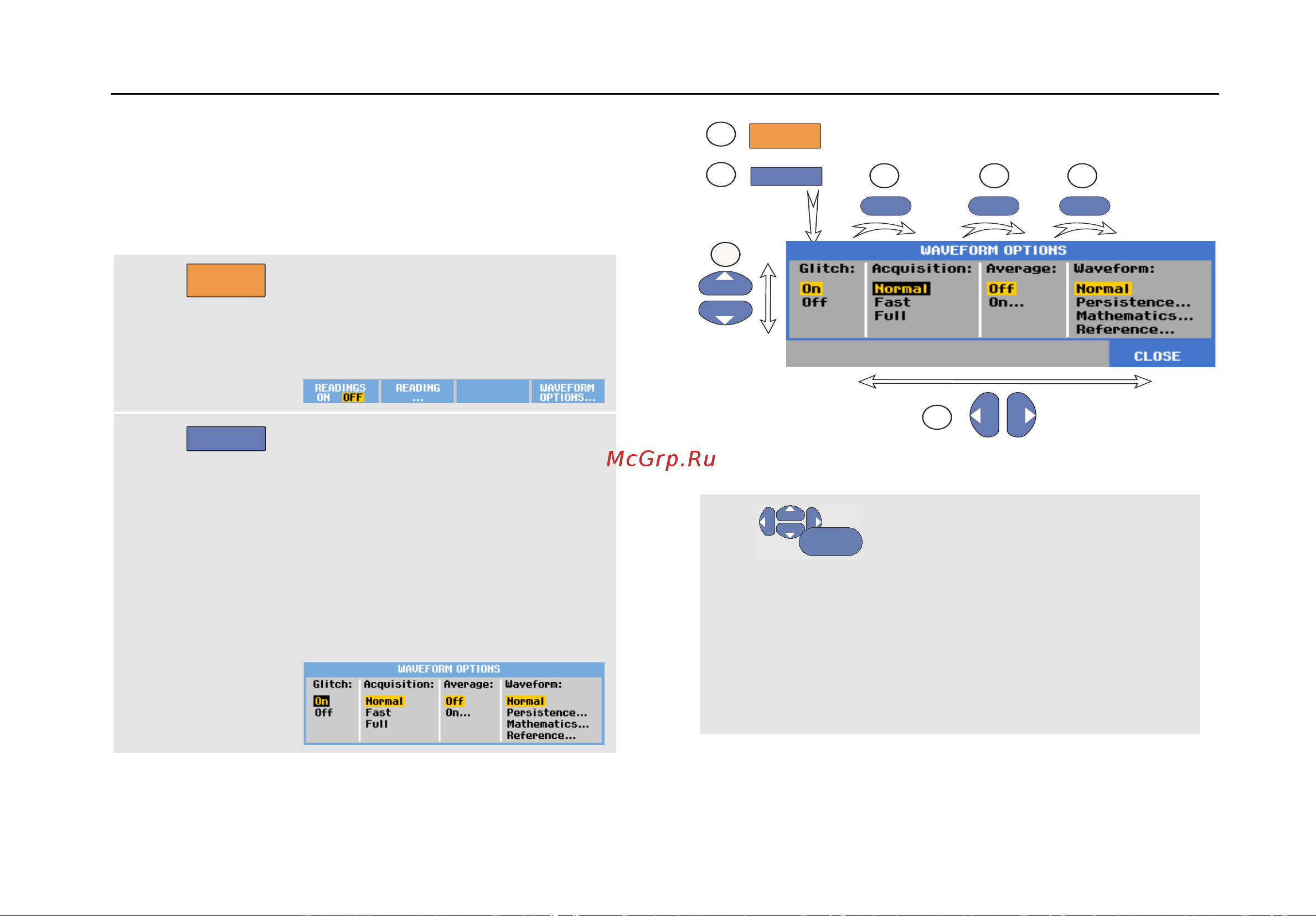

Рис. 4. Основы работы с меню
3a
3b
ENTER
Выделите нужный пункт с
помощью синих клавиш со
стрелками.
Чтобы подтвердить выбор,
нажмите синюю функциональную
клавишу ввода (enter). Будет
выполнен переход к следующей
функции. После выбора
последней функции меню
закроется.
