Работа с памятью прибора и ПК
Сохранение данных в память и вызов их из памяти
5
77

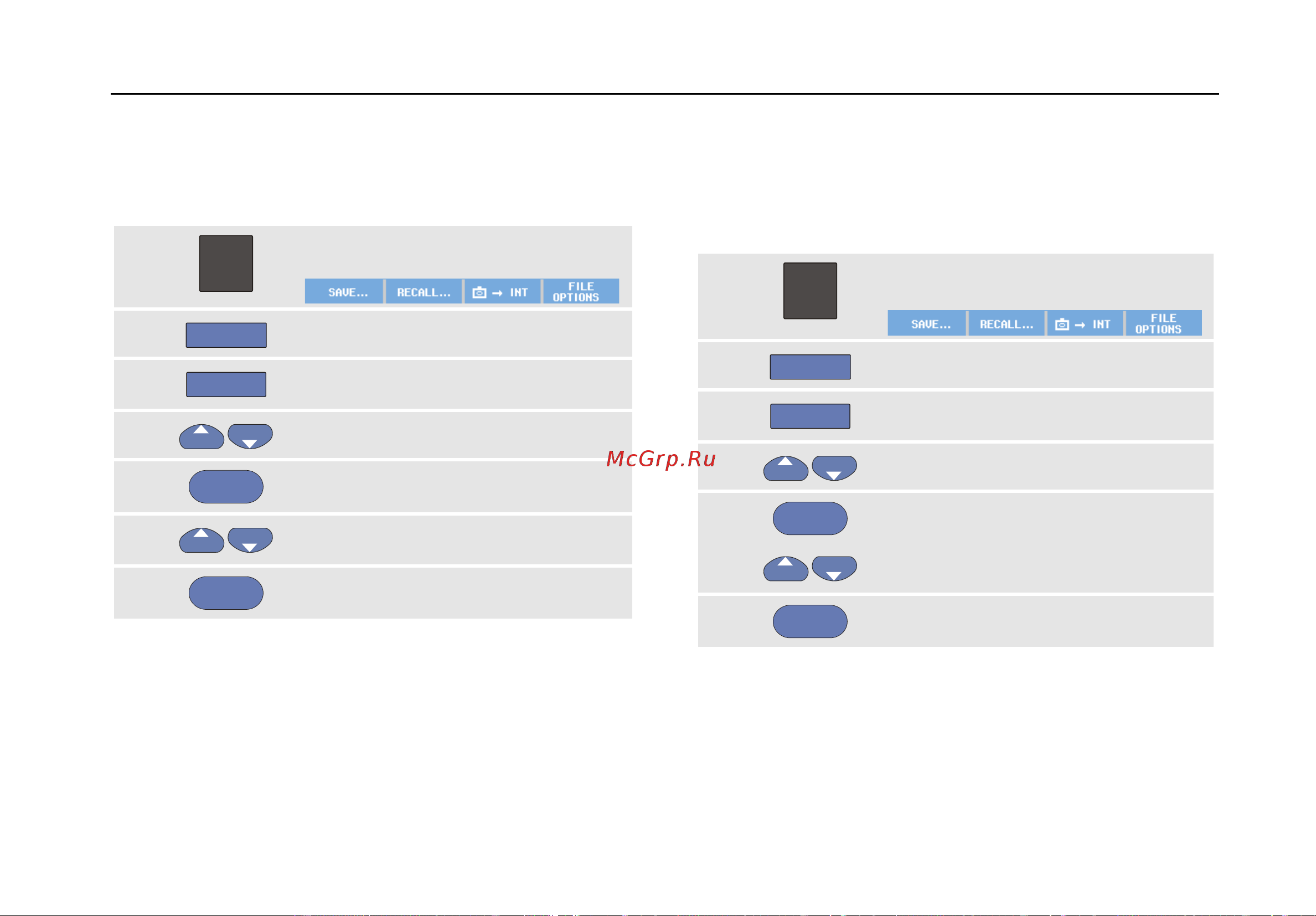

Вызов содержимого экрана с
соответствующей настройкой
Чтобы вызвать содержимое экрана вместе с настройкой,
необходимо выполнить следующие действия:
1
SAVE
Выведите на экран заголовок
функциональной клавиши SAVE.
2
F2
Откройте меню RECALL.
3
F1
Выберите встроенную память (INT)
или USB-устройство.
4
Выберите пункт
DATA
.
5
ENTER
Подтвердите свой выбор и
перейдите в поле имени файла.
6
Выберите файл, который
необходимо вызвать.
7
ENTER
Вызовите содержимое с
настройками выбранного экрана.
Теперь на экране отображается вызванная
осциллограмма; одновременно появляется надпись
HOLD.
Для анализа этой осциллограммы можно использовать
увеличение изображения и курсоры. Можно также
распечатать вызванный экран.
Вызванное из памяти содержимое экрана можно
использовать в качестве эталонной осциллограммы, с
которой будет сравниваться осциллограмма
поступающего сигнала, см. главу 1 "Сравнение
осциллограмм".
Вызов параметров настройки
Чтобы вызвать параметры настройки, выполните
следующие действия:
1
SAVE
Выведите на экран заголовок
функциональной клавиши SAVE.
2
F2
Откройте меню RECALL.
3
F1
Выберите встроенную память (INT)
или USB-устройство.
4
Выберите SETUP.
5
ENTER
Подтвердите свой выбор и
перейдите в поле имени файла.
6
Выберите файл, который
необходимо вызвать.
7
ENTER
Вызовите выбранную настройку.
С этого момента прибор продолжает работу с теми
параметрами настройки, которые были вызваны из
памяти.
