Fluke 190-104/S [90/150] Подключение к компьютеру
![Fluke 190-104/S [90/150] Подключение к компьютеру](/views2/1394094/page90/bg5a.png)
ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
80
Подключение к компьютеру
Подключение прибора к компьютеру (ПК или "ноутбуку")
для работы с программным обеспечением FlukeView для
Windows
®
(SW90W) производится следующим образом:
Используйте кабель с разъемами USB типа A и мини-
USB типа B для соединения компьютера с мини-USB-
ПОРТОМ измерительного прибора (см. Рис. 36).
Установите драйверы USB для измерительного
прибора, см. Приложение A.
Установите демо-версию программы FlukeView
®
.
Информация по установке и использованию
программного обеспечения FlukeView
®
ScopeMeter
®
приведена в Руководстве пользователя
программного обеспечения FlukeView
®
, записанного
на компакт-диске.

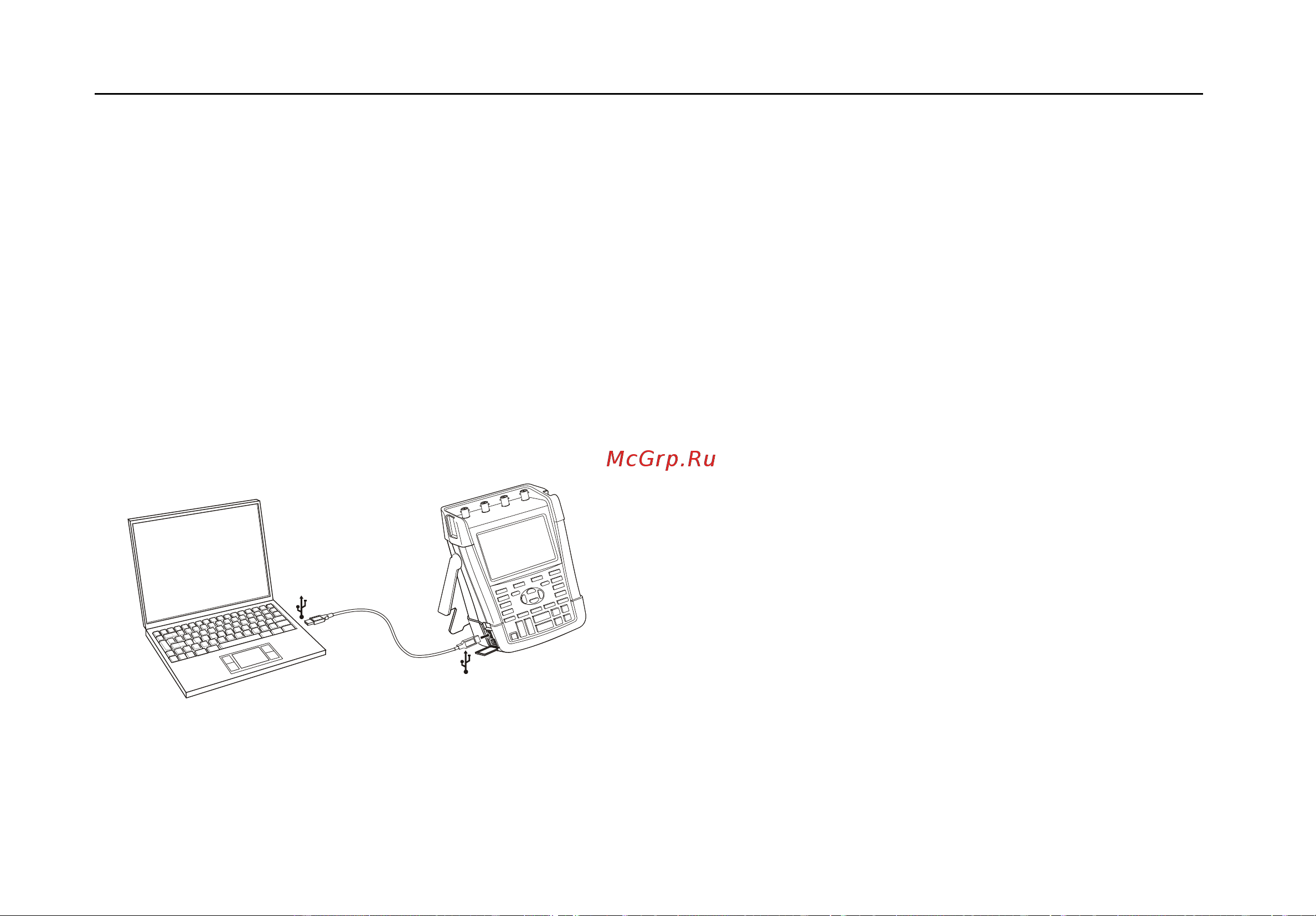

Рис. 36. Подключение компьютера
Примечания
− Дополнительный комплект SCC290
содержит код активации, который
используется для получения доступа ко
всем функциям программы FlukeView
®
.
− Полную версию программы FlukeView
®
можно заказать, используя код SW90W.
Для установки на измерительные приборы
Fluke Series II ScopeMeter
®
подходит
программа FlukeView
®
ScopeMeter
®
версии
5.1 или более поздней.
− Входные каналы измерительного
прибора электрически изолированы от
USB-порта.
− В процессе сохранения данных на USB-
накопитель или копирования данных с него
выполнение дистанционного управления и
передача данных через мини-USB-порт
невозможны.
