Дополнительные рекомендации
Изменение параметров автоматической настройки
6
93
Изменение параметров
автоматической настройки

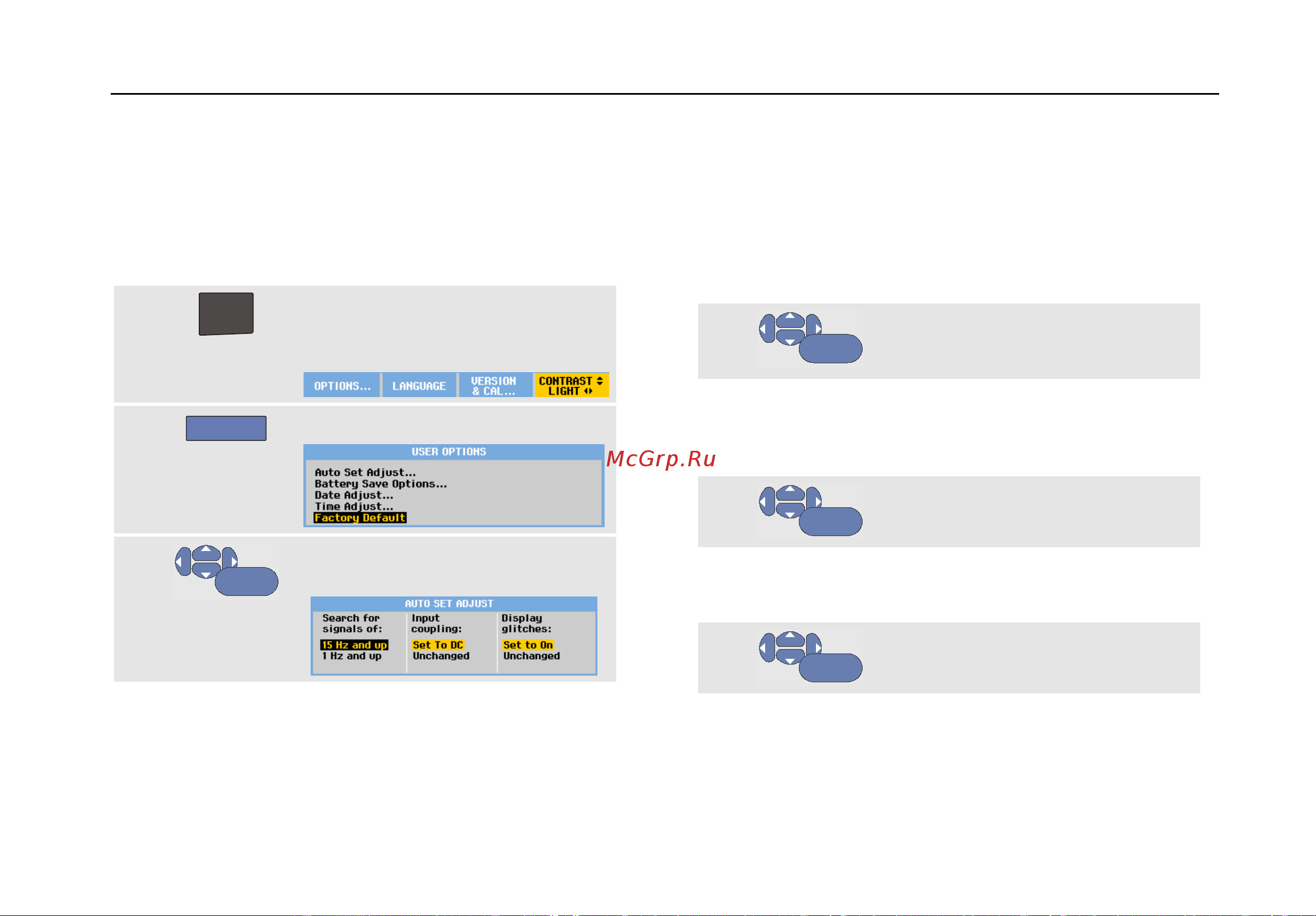

Ниже описывается процедура установки параметров,
которые будут использоваться в режиме
автоматической настройки (т.е. после нажатия
клавиши
AUTO-MANUAL.
1
USER
Выведите на экран заголовки
функциональных клавиш меню
USER.
2
F1
Откройте меню USER OPTIONS.
3
ENTER
Откройте меню AUTO SET
ADJUST.
Если диапазон частоты установлен на значение > 15
Гц, то время реакции функции сокращается. Это
связано с тем, что в данном случае прибор не
анализирует низкочастотные составляющие сигналов.
Однако при проведении измерений низкочастотных
сигналов необходимо установить более низкий порог
частоты для использования в автоматическом режиме
запуска развертки:
4
ENTER
Выберите пункт 1 Hz and up (1
Гц и более), затем перейдите в
поле Input Coupling:
При нажатии клавиши AUTO-MANUAL (автоматическая
настройка) входное сопряжение будет
устанавливаться по постоянному току или не будет
меняться:
5
ENTER
Выберите вариант Unchanged.
При нажатии на клавишу AUTO-MANUAL (автоматической
настройки) режим захвата выбросов сигнала можно
включить или оставить без изменений:
6
ENTER
Выберите вариант Unchanged.
