ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
38
чувствительности датчика,
например, 1 mV/A.
7
ENTER
Подтвердите выбор режима
измерения тока.
Теперь экран выглядит так, как показано на Рис. 17.

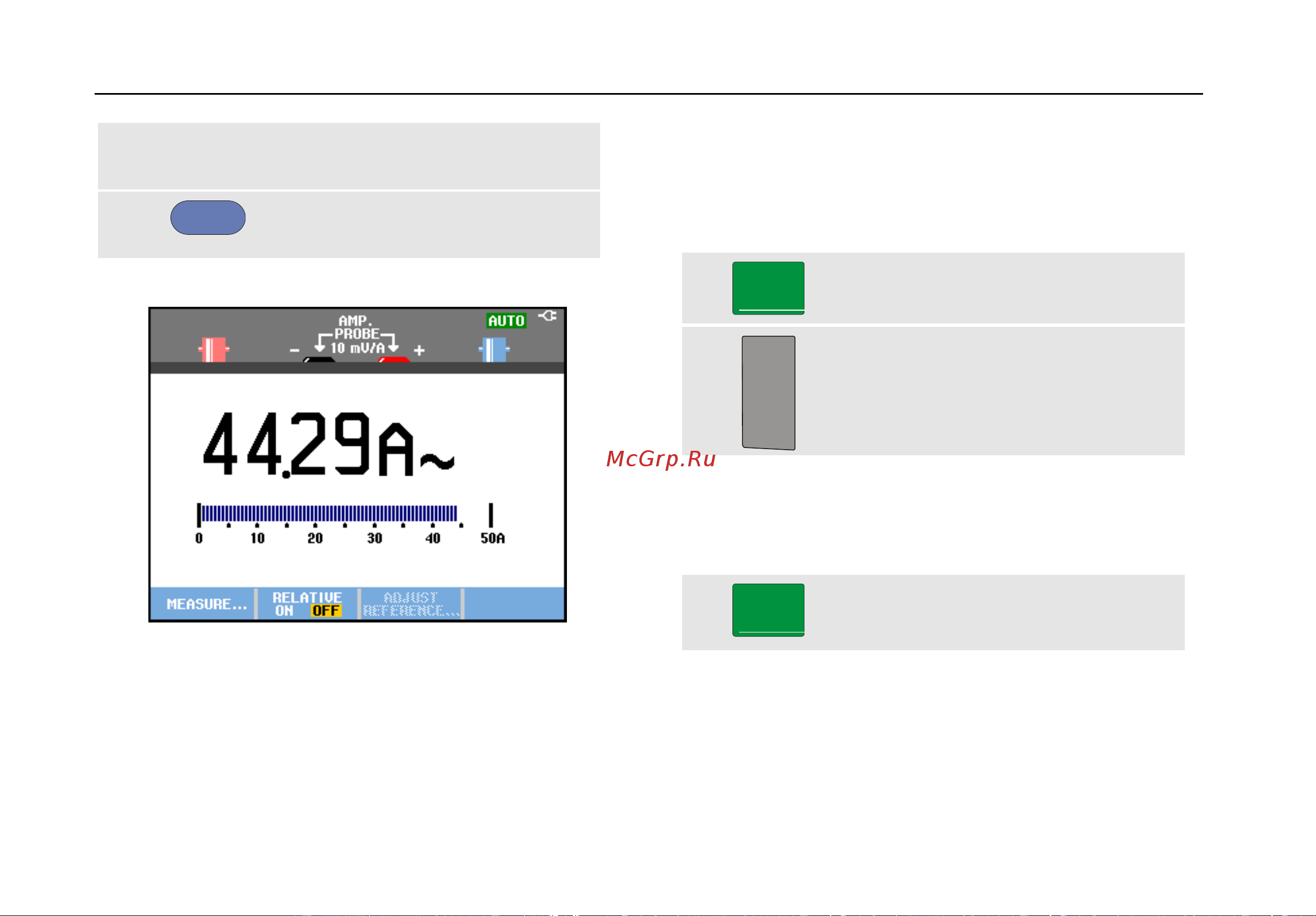

Рис. 17. Показания прибора при измерении тока
Выбор режимов автоматической или ручной
регулировки масштаба
Ручная регулировка масштаба в процессе любого
измерения в режиме измерителя осуществляется
следующим образом:
1
MANUAL
AUTO
Перейдите в режим ручной
регулировки масштаба.
2
mV
V
RANGE
Увеличьте (V) или уменьшите (mV)
масштаб.
При нажатии клавиш со стрелками масштаб шкальной
диаграммы будет изменяться. Режим ручной регулировки
используется для того, чтобы задать определенный
масштаб шкальной диаграммы и положение десятичного
знака.
3
MANUAL
AUTO
При нажатии этой клавиши
включается режим автоматической
регулировки масштаба.
В режиме автоматической регулировки масштаб
шкальной диаграммы и положение десятичного знака
устанавливаются автоматически в зависимости от
измеряемого сигнала.
