Работа с функциями записи
Запись осциллограмм в дополнительную память в режиме осциллографа (Scope Record)
2
47
Использование запуска развертки для
начала или остановки записи осциллограмм
Запись может начинаться и останавливаться по
внешнему сигналу запуска развертки. Эту функцию
удобно использовать, например, для регистрации
электрической активности, вызвавшей сбой
оборудования.
Start on trigger: запись начинается по внешнему
сигналу и останавливается при переполнении
дополнительной памяти.
Stop on trigger: запись останавливается по внешнему
сигналу.
Run when untriggered: запись продолжается при
условии, что временной интервал между внешними
сигналами не превышает одного деления экрана в
режиме обзорного просмотра.
Для моделей 190-xx4 выбранный в качестве источника
запуска развертки сигнал на входе BNC должен
вызывать запуск развертки.
В моделях 190-xx2 сигнал подается на входы
однополюсных штепселей (EXT TRIGGER (in)). сигнал
должен вызывать запуск развертки. Источник запуска
развертки автоматически устанавливается в состояние
Ext. (внешнее).

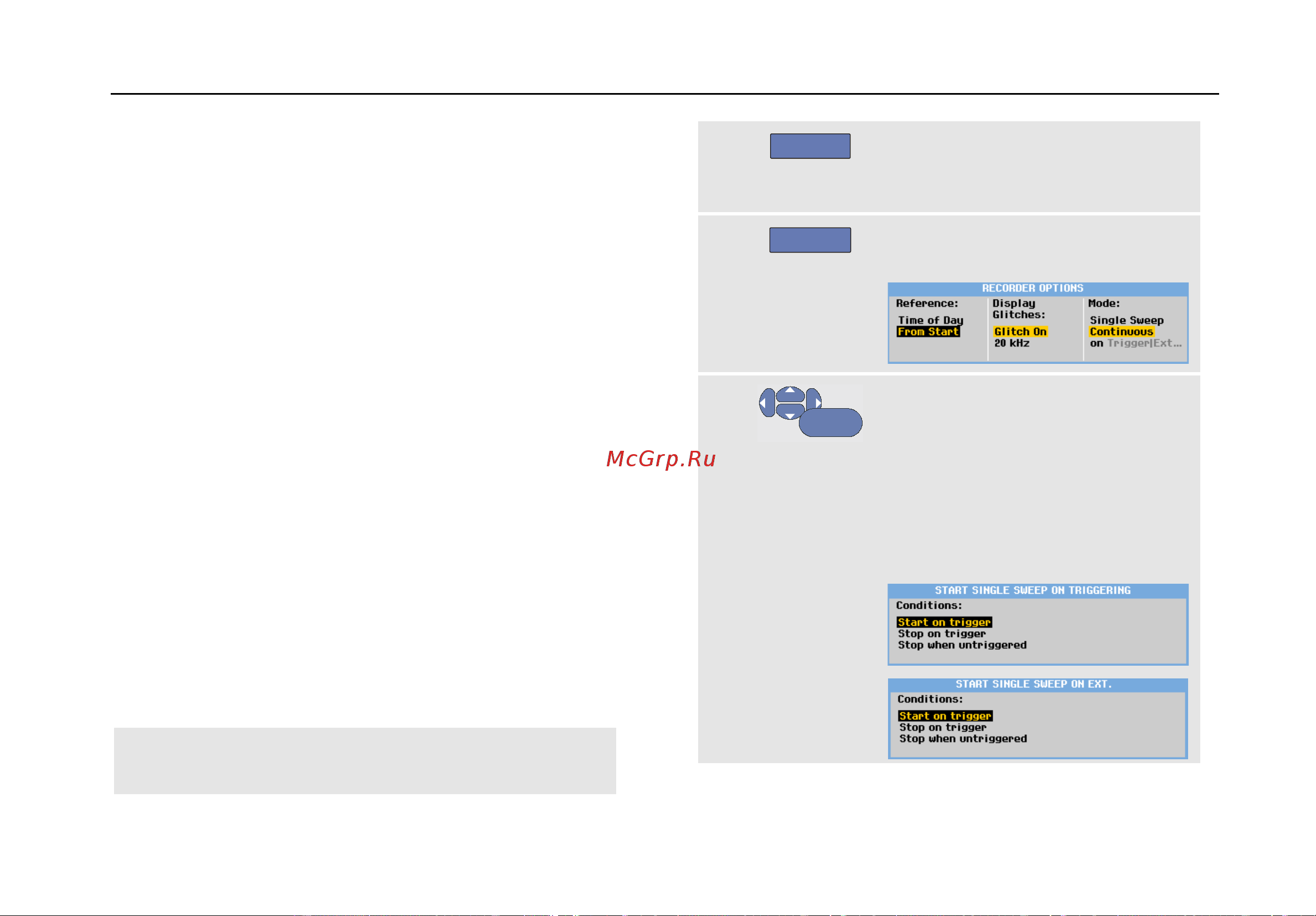

Чтобы настроить прибор на начало, остановку или
продолжение записи по внешнему сигналу, после
действия 3 из предыдущего раздела необходимо
выполнить следующие действия:
4 Подайте сигнал, который будет
регистрироваться на входе (входах) BNC.
5
F1
Остановите запись, чтобы
разблокировать сенсорную
клавишу OPTIONS.
6
F2
Откройте меню RECORDER
OPTIONS.
7
ENTER
Перейдите в поле Mode:
выберите пункт on Trigger…
(модели 190-xx4) или on Ext.
(модели 190-xx2), чтобы открыть
меню start single sweep on
triggering (запуск одноразовой
развертки) или меню start single
sweep on ext. (запуск
одноразовой развертки от
внешнего источника).
