Использование осциллографа и измерителя
Использование функции усреднения, функции Persistence и функции обнаружения выбросов
1
23
видеосигналов.
Чтобы отключить функцию
отображения огибающей и включить
режим dot-join, выберите Display:
Normal.

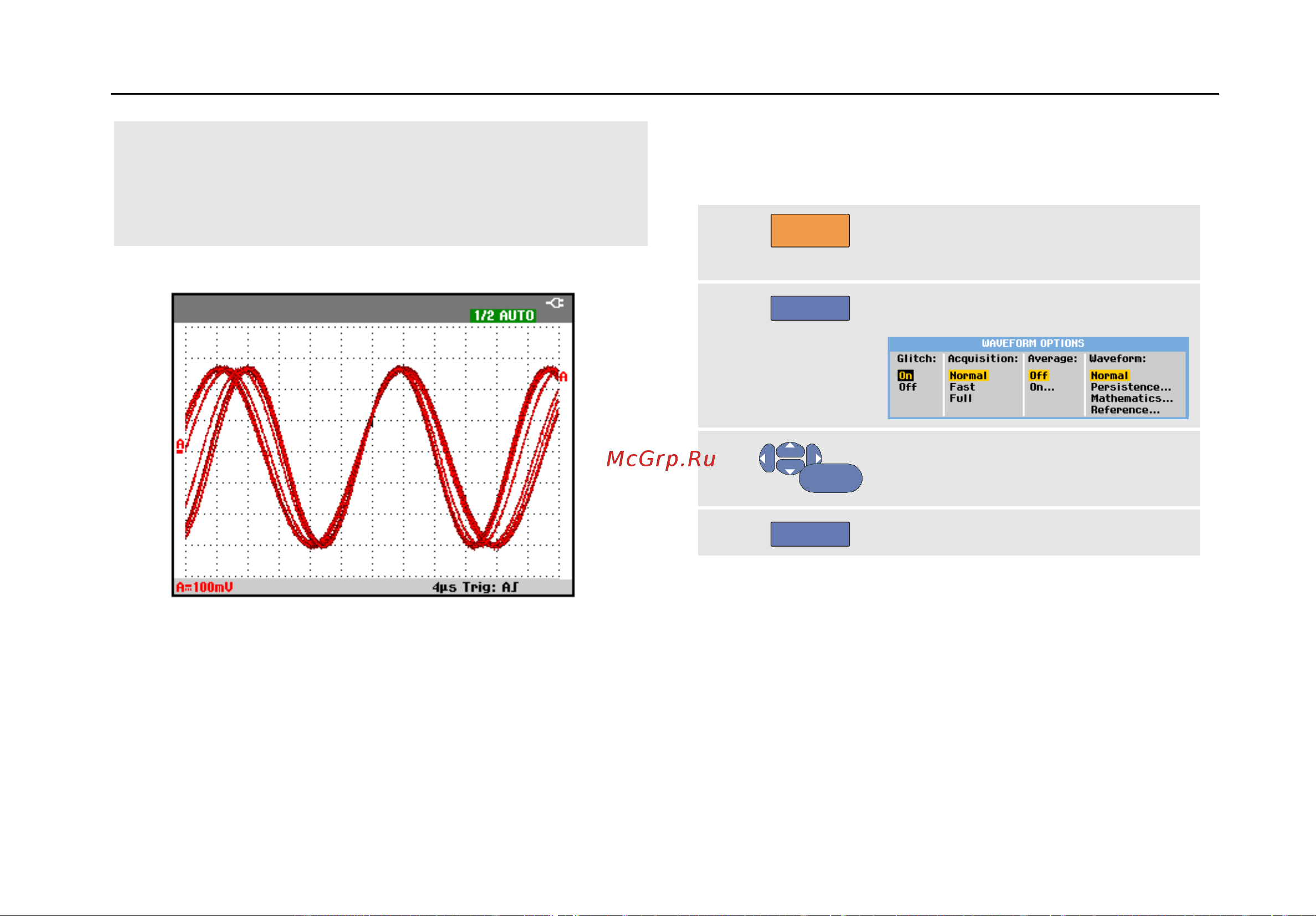

Рис. 10. Наблюдение за изменением формы
сигнала во времени с помощью функции
Persistence
Отображение выбросов сигнала
Чтобы активизировать функцию обнаружения выбросов
сигнала, необходимо выполнить следующие действия:
1
SCOPE
Выведите на экран заголовки
функциональных клавиш меню
SCOPE.
2
F4
Откройте меню WAVEFORM
OPTIONS .
3
ENTER
Выберите Glitch: On
4
F4
Закройте меню.
С помощью данной функции можно отображать на экране
события (выбросы и другие асинхронные изменения
сигнала) продолжительностью от 8 нс (наносекунд, при
частоте дискретизации ADC, равной 125 Мвыб/с). Кроме
того, можно отображать осциллограммы модулированных
высокочастотных сигналов.
При установке масштаба по вертикальной оси 2 мВ на
деление функция обнаружения выбросов автоматически
отключается. Однако при использовании масштаба
вертикальной оси 2 мВ на деление ее можно включить
вручную.
