Запуск развертки осциллограмм
Запуск развертки по фронту сигнала
4
63

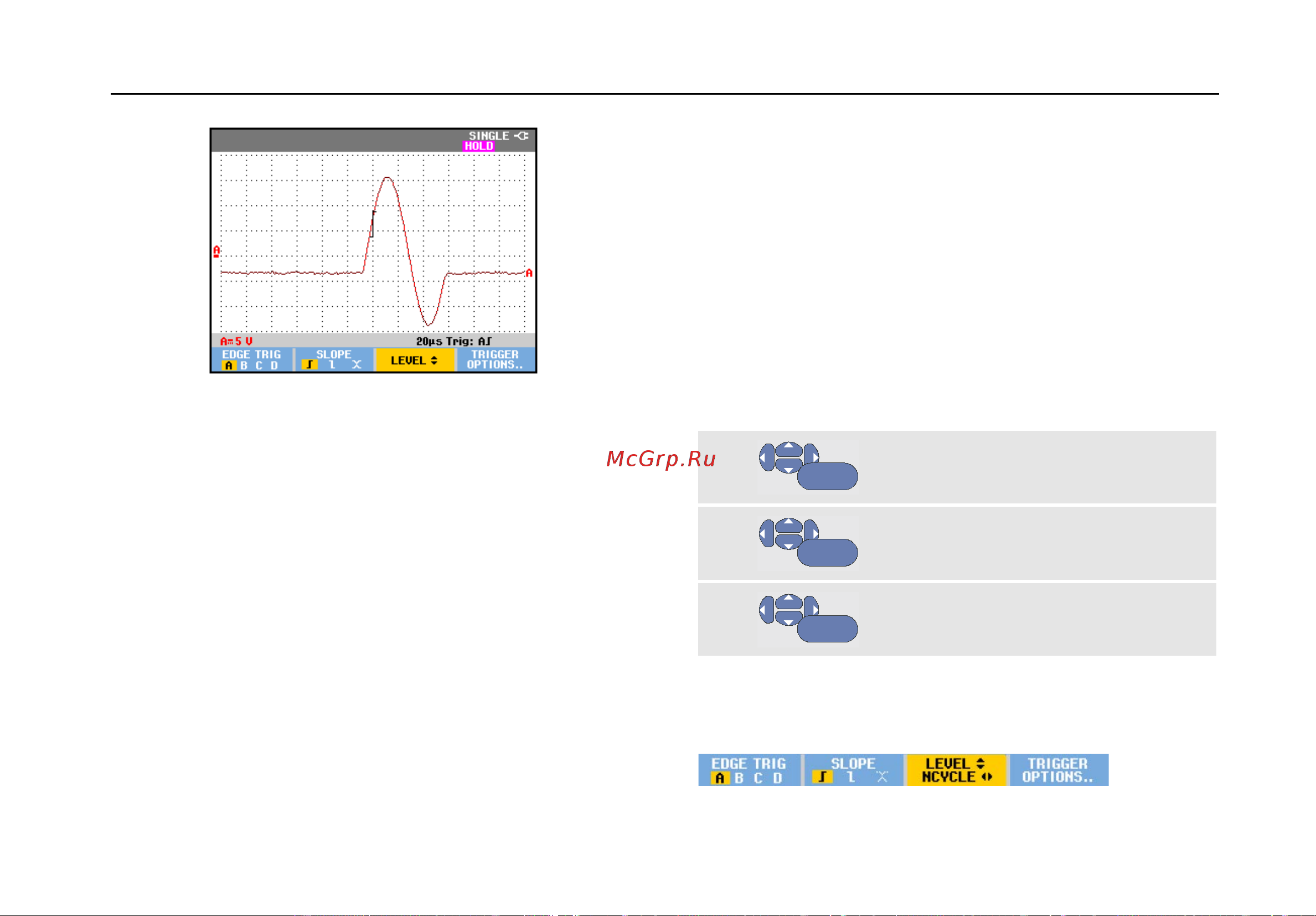

Рис. 30. Измерение в режиме однократной
регистрации
Система запуска N-Cycle
Система запуска N-Cycle позволяет получить
стабильное изображение осциллограмм в пакетном
режиме n-cycle.
Запуск следующей развертки выполняется после того,
как сигнал N раз пройдет уровень запуска развертки в
направлении, соответствующем выбранному фронту
запуска развертки.
Чтобы выбрать систему запуска N-Cycle, снова
вернитесь к пункту 3 (стр. 61):
4
ENTER
Выберите On Trigger или Single
Shot, перейдите к Trigger Filter.
5
ENTER
Выберите Trigger Filter или
отключите его, выбрав Off.
6
ENTER
В поле NCycle выберите On
При этом вид меню функциональных клавиш в нижней
части экрана изменен таким образом, что можно задать
дополнительные параметры запуска развертки сигналов
N-Cycle:
