Использование функций воспроизведения, увеличения изображения и курсоров
Проведение измерений с помощью курсоров
3
53
Проведение измерений с помощью
курсоров
Курсоры позволяют снимать точные численные
показания с осциллограмм. Снять показания можно как
с текущей осциллограммы, так и с записанной или
сохраненной в памяти осциллограммы.
Снятие показаний с осциллограммы с
помощью горизонтальных курсоров
Чтобы измерить напряжение с помощью курсоров,
необходимо выполнить следующие действия:
1
CURSOR
В режиме осциллографа выведите
на экран символы функциональных
клавиш курсоров.
2
F1
Нажатием этой клавиши выделите
символ . На экране появятся два
горизонтальных курсора.
3
F2
Выделите верхний курсор.
4
Переместите верхний курсор в
требуемое положение на экране.
5
F2
Выделите нижний курсор.
6
Переместите нижний курсор в
требуемое положение на экране.
Примечание
Использовать клавиши со стрелками можно
даже в том случае, если в нижней части
экрана не отображены символы
функциональных клавиш. Таким образом,
управление курсорами возможно в режиме
полноэкранного просмотра.

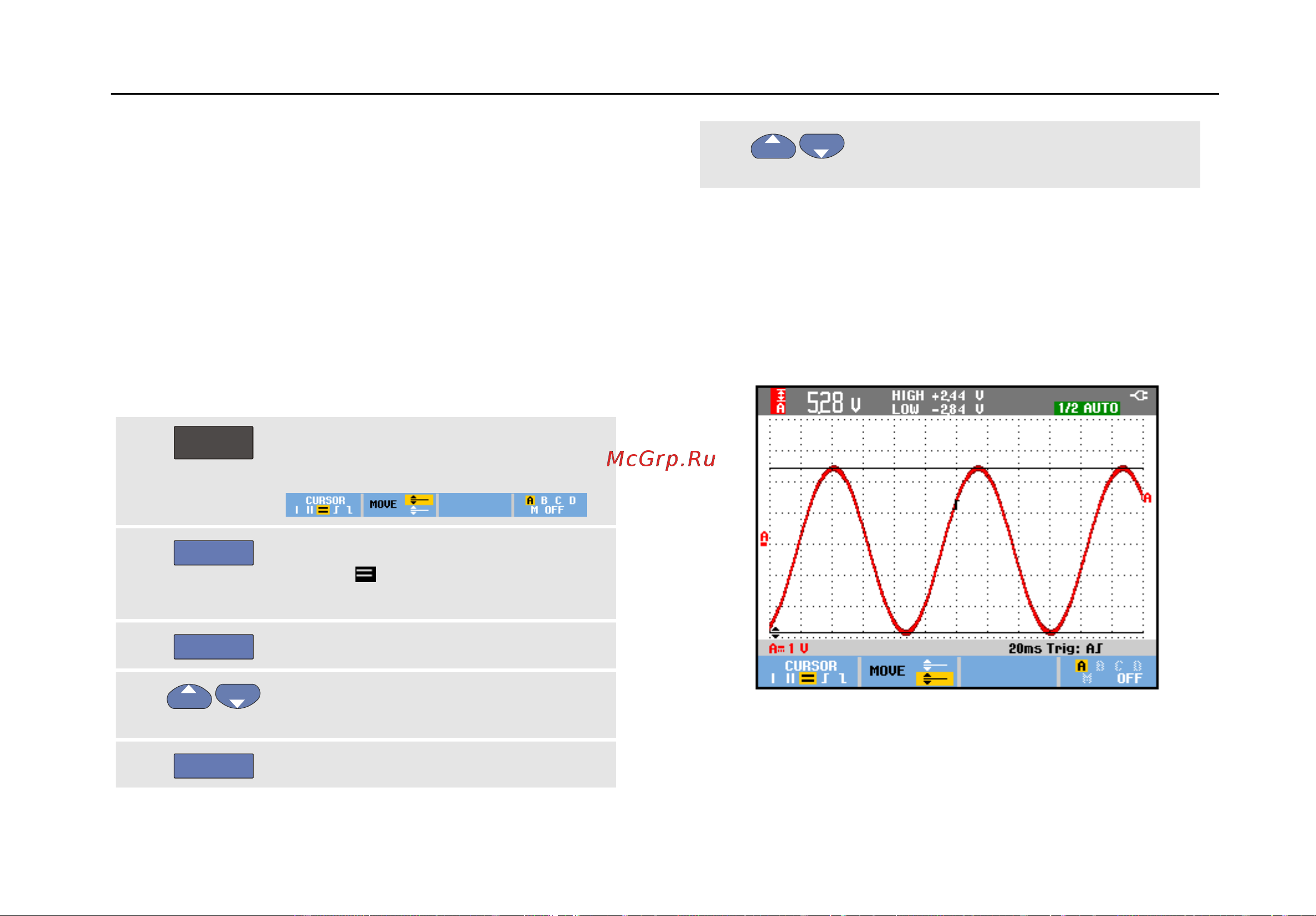

Рис. 25. Измерение напряжения с помощью
курсоров
