Дополнительные рекомендации
Сбережение ресурса аккумуляторов
6
91
Сбережение ресурса аккумуляторов
При работе от блока аккумуляторов в целях
сбережения заряда аккумуляторов предусмотрено
автоматическое выключение прибора. Прибор
автоматически выключается, если в течение 30 минут
не была нажата ни одна клавиша.
В режимах построения графиков (TrendPlot) и записи
осциллограмм (Scope Record) питание не отключается
автоматически, но яркость подсветки экрана
снижается. Запись будет продолжаться даже при
низком уровне заряда аккумуляторов; при этом
обеспечивается сохранность информации,
содержащейся в памяти
Чтобы продлить срок службы аккумулятора без
автоматического отключения питания, выберите
функцию отключения дисплея AUTO-off, которая
обеспечивает автоматическое выключение дисплея
через заданное время (30 секунд или 5 мин).
Примечание
При подключенном сетевом адаптере
функция автоматического отключения
питания и функция выключения дисплея
AUTO-off не действуют.

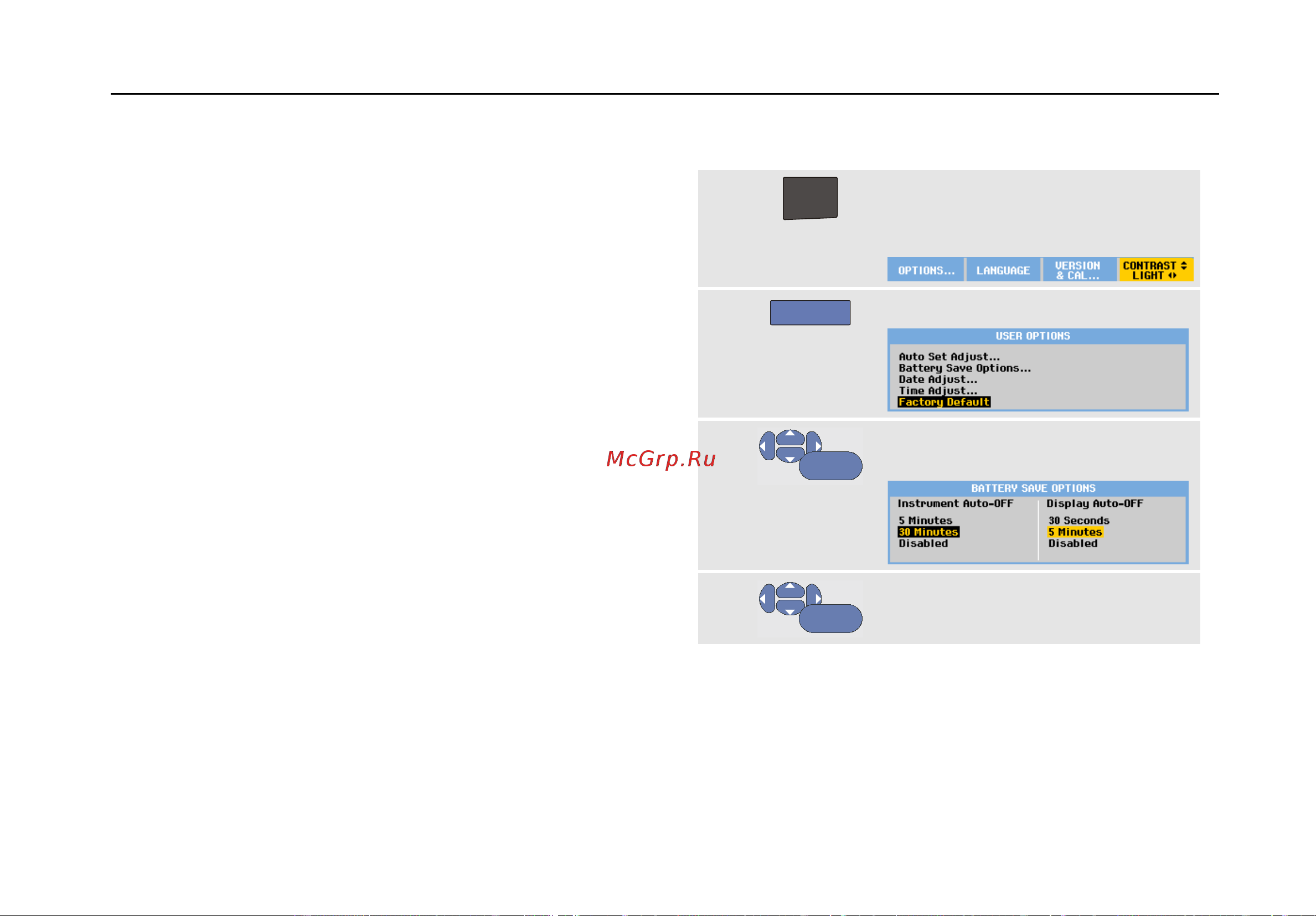

Настройка таймера автоматического
отключения питания
По умолчанию питание автоматически отключается
через 30 минут. Чтобы задать автоматическое
отключение питания через 5 минут, необходимо
выполнить следующие действия:
1
USER
Выведите на экран заголовки
функциональных клавиш меню
USER.
2
F1
Откройте меню USER OPTIONS.
3
ENTER
Откройте меню BATTERY SAVE
OPTIONS.
4
ENTER
Выберите пункт Instrument
Auto-OFF 5 Minutes.
