Запуск развертки осциллограмм
Запуск развертки с задержкой или с опережением
4
59
указывает на величину опережения (см. следующий
раздел), уровень и фронт запуска развертки.
В нижней строке экрана отображаются параметры запуска
развертки (см. Рис. 28).
означает, что в
качестве источника запуска развертки используется
положительный фронт сигнала, поступающего на вход A.
При определении сигнала запуска развертки клавиша
запуска развертки будет подсвечена, а параметры
запуска развертки будут выделены черным.
Если сигнал запуска развертки отсутствует, параметры
запуска развертки выделены серым цветом, подсветка
клавиши выключена.
Запуск развертки с задержкой или с
опережением
Можно настроить запуск развертки таким образом, что
осциллограмма будет отображаться, начиная с момента
времени, предшествующего обнаружению запускающего
события, или, наоборот, следующего за ним. Изначально
для отображения развертки с опережением используется
половина экрана (6 делений) (отрицательная задержка).
Установка величины задержки или опережения запуска
развертки осуществляется следующим образом:
5
MOVE
Нажмите и удерживайте эту
клавишу до достижения требуемой
величины задержки или
опережения.
При этом символ запуска развертки будет
перемещаться по экрану. Положение этого символа по
отношению к левому краю экрана соответствует моменту
обнаружения запускающего события по отношению к
началу отображения осциллограммы. Когда символ
перемещается влево до исчезновения с экрана,
соответствующий символ в нижней строке экрана
приобретает вид
. Это значит, что теперь запуск
развертки осуществляется не с опережением, а с
(положительной) задержкой. Перемещение символа
запуска развертки по экрану вправо соответствует запуску
развертки с опережением. Это позволяет увидеть, что
происходит до начала события, запускающего развертку,
или что вызвало запуск развертки.

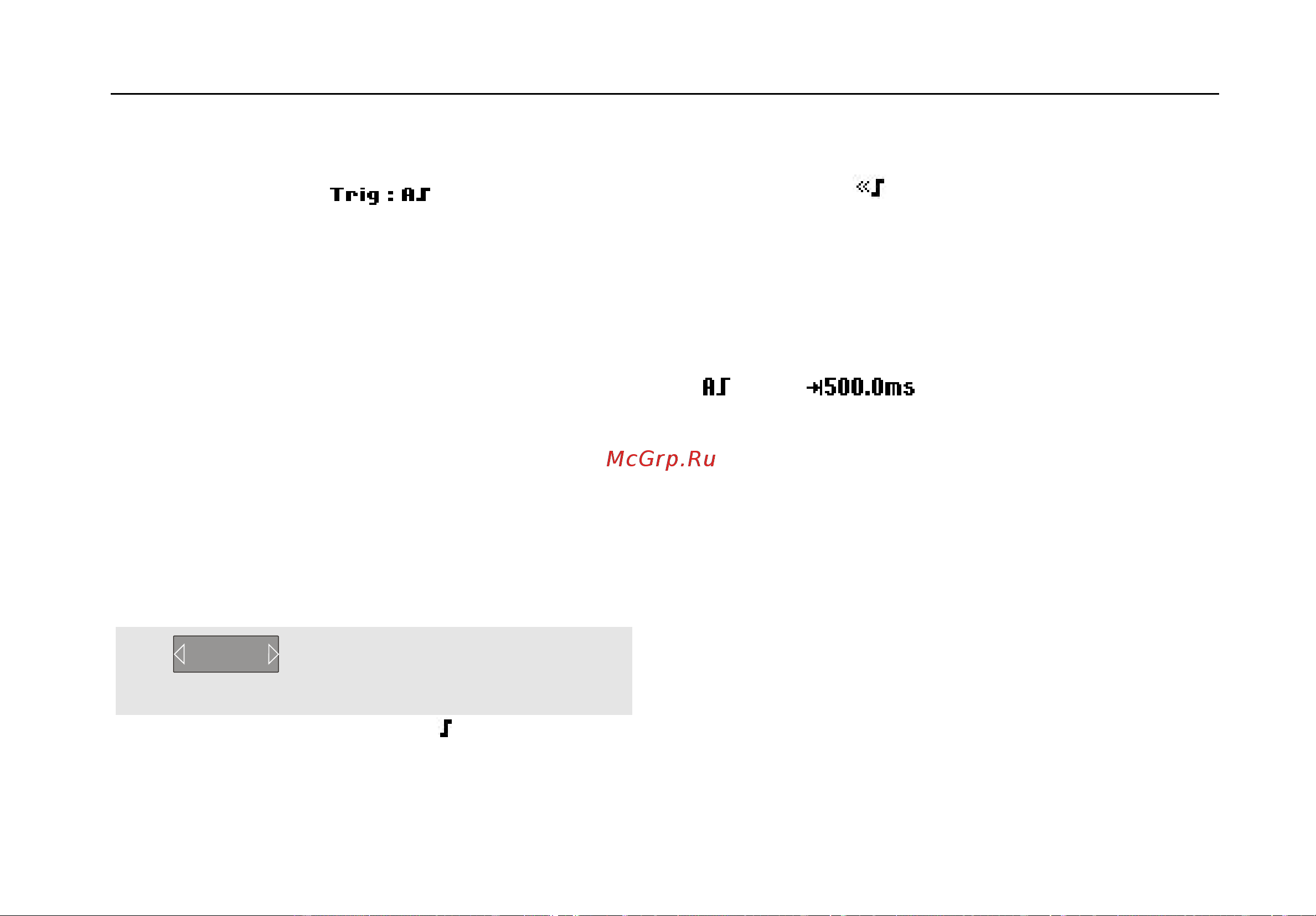

Если установить запуск развертки с задержкой, вид
строки состояния внизу экрана изменится. Например:
Такая надпись означает, что в качестве источника запуска
развертки используется положительный фронт сигнала,
поступающего на вход A. При этом (положительная)
задержка между запускающим событием и началом
отображения осциллограммы равна 500,0 миллисекунд.
При определении сигнала запуска развертки клавиша
запуска развертки будет подсвечена, а параметры
запуска развертки будут выделены черным.
Если сигнал запуска развертки отсутствует, параметры
запуска развертки выделены серым цветом, подсветка
клавиши выключена.
