Fluke 190-104/S [40/150] Сравнение осциллограмм
![Fluke 190-104/S [40/150] Сравнение осциллограмм](/views2/1394094/page40/bg28.png)
ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
30
9
F3
Выберите линейный или
логарифмический масштаб
вертикальной амплитуды.
10
F4
Выключите или включите функцию
спектрального анализа
(переключение).

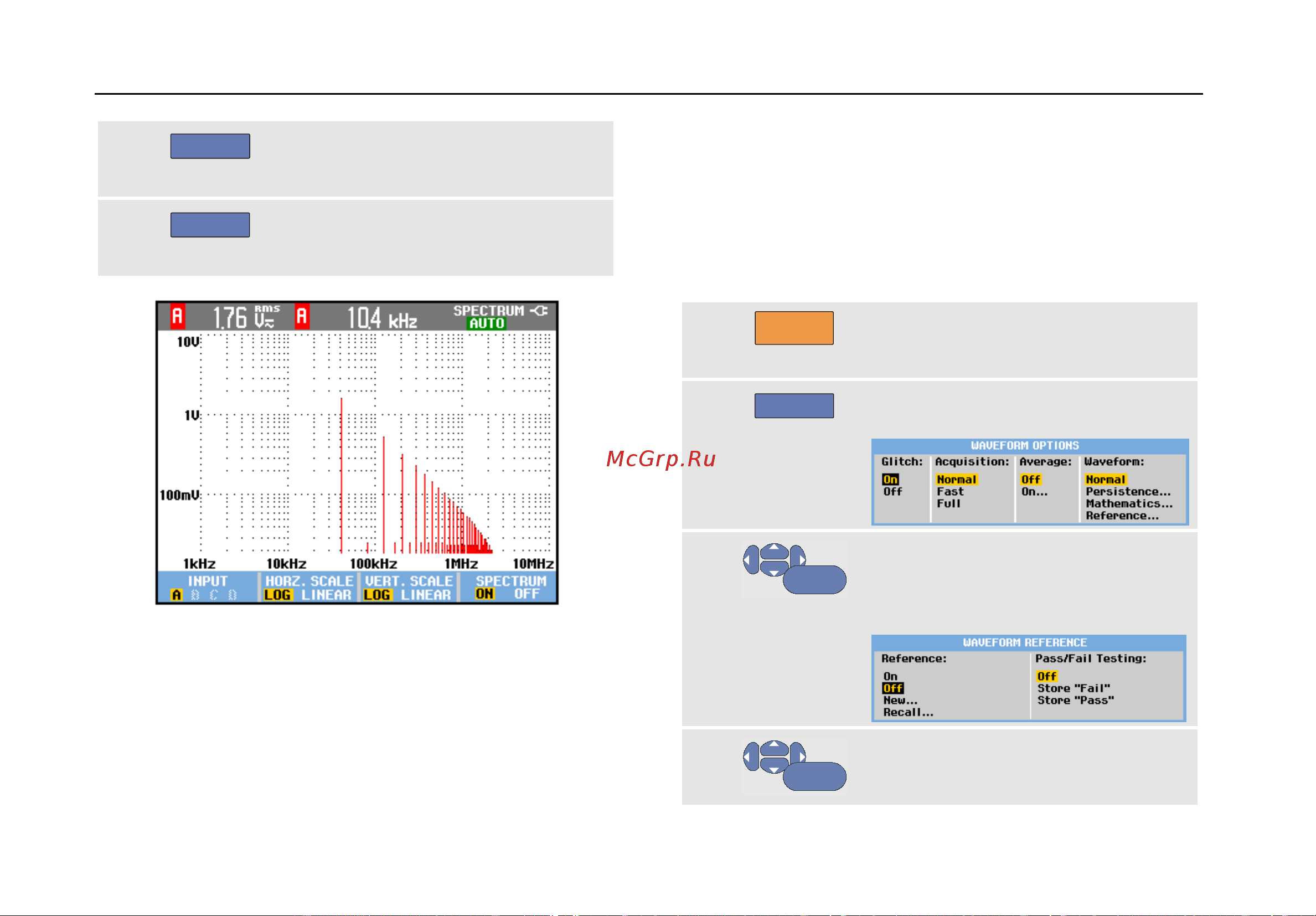

Рис. 11. Измерение спектра
Сравнение осциллограмм
На экране можно отобразить фиксированную эталонную
осциллограмму, с которой будет сравниваться
осциллограмма поступающего сигнала.
Чтобы создать эталонную осциллограмму и сравнить ее с
осциллограммой поступающего сигнала, необходимо
выполнить следующие действия:
1
SCOPE
Выведите на экран заголовки
функциональных клавиш меню
SCOPE.
2
F4
Откройте меню Waveform Options
.
3
ENTER
Перейдите в поле Waveform и
выберите Reference, чтобы
открыть меню WAVEFORM
REFERENCE.
4
ENTER
Чтобы вывести на экран эталонную
осциллограмму, выберите пункт
On. В этом случае в качестве
