ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
84
Примечание
Входные каналы измерительного прибора
электрически изолированы от USB-порта и
от входа силового адаптера.
A
B
C
D

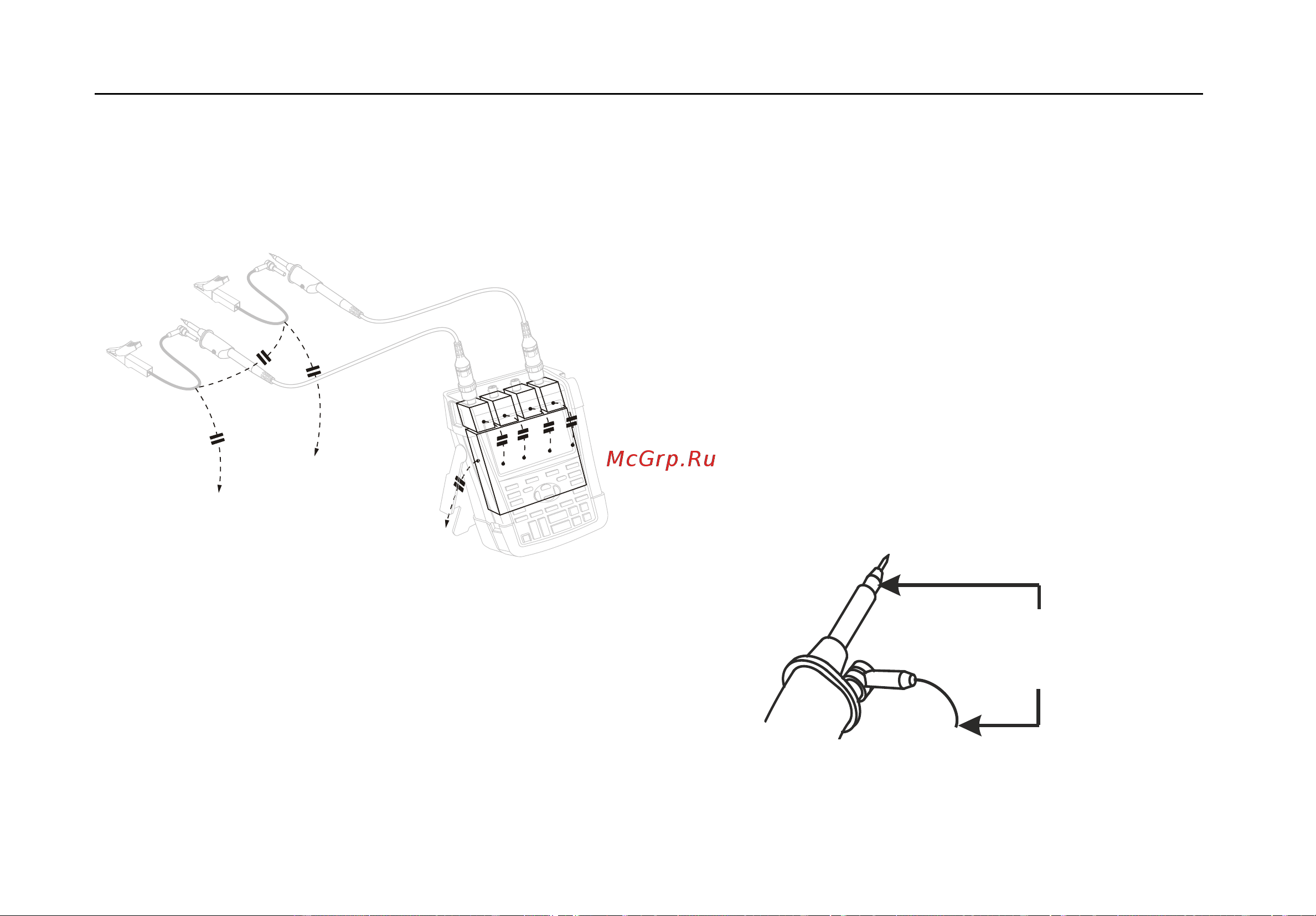

Рис. 39. Паразитные емкости между датчиками,
прибором и окружающей средой
Примечание:
паразитные емкости, такие как те, что
изображены на рисунках 39, 41 и 43, могут
привести к помехам сигнала. Количество
помех можно уменьшить, установив
ферритовое кольцо вокруг кабеля датчика.
Предупреждение
Во избежание поражения электрическим
током при использовании провода
опорного потенциала (заземления) всегда
используйте изолирующую втулку
(рисунок 1, поз. e) или зажим типа
"крючок". Напряжение, поданное на
провод опорного потенциала, также
присутствует на заземляющем кольце
около головки датчика, как это показано на
Рис. 40 (SAME POTENTIAL = ТОТ ЖЕ
ПОТЕНЦИАЛ ). Использование
изолирующей втулки позволяет устранить
риск случайного соединения контактов
разных датчиков при подключении
проводов заземления или короткого
замыкания цепи через незащищенное
заземляющее кольцо...
SAME
POTENTIAL
Рис. 40. Головка датчика
