Работа с функциями записи
Запись осциллограмм в дополнительную память в режиме осциллографа (Scope Record)
2
45
Запись осциллограмм в
дополнительную память в режиме
осциллографа (Scope Record)
Функция SCOPE RECORD записывает в память
осциллограммы продолжительных сигналов каждого
используемого входа в режиме медленной развертки.
С помощью этой функции можно отслеживать,
например, сигналы управления движением или
сигналы включения источника бесперебойного
питания (UPS). Во время записи регистрируются также
короткие одиночные импульсы. Благодаря наличию
дополнительной памяти запись можно проводить в
течение нескольких суток. Данная функция аналогична
режиму медленной развертки, в котором могут
работать многие цифровые запоминающие
осциллографы; однако она отличается большим
объемом памяти и более широкими функциональными
возможностями.
Активизация функции Scope Record
Чтобы записать осциллограмму сигналов,
поступающих на вход A и B, необходимо выполнить
следующие действия:
1 Подайте сигнал на вход A и на вход B.
2
RECORDER
Откройте главное меню RECORDER.
3
ENTER
В главном меню режима записи
выберите Scope Record и
начните запись.
Осциллограмма будет перемещаться по экрану справа
налево, как на обычном диаграммном самописце. (См.
Рис. 21.)

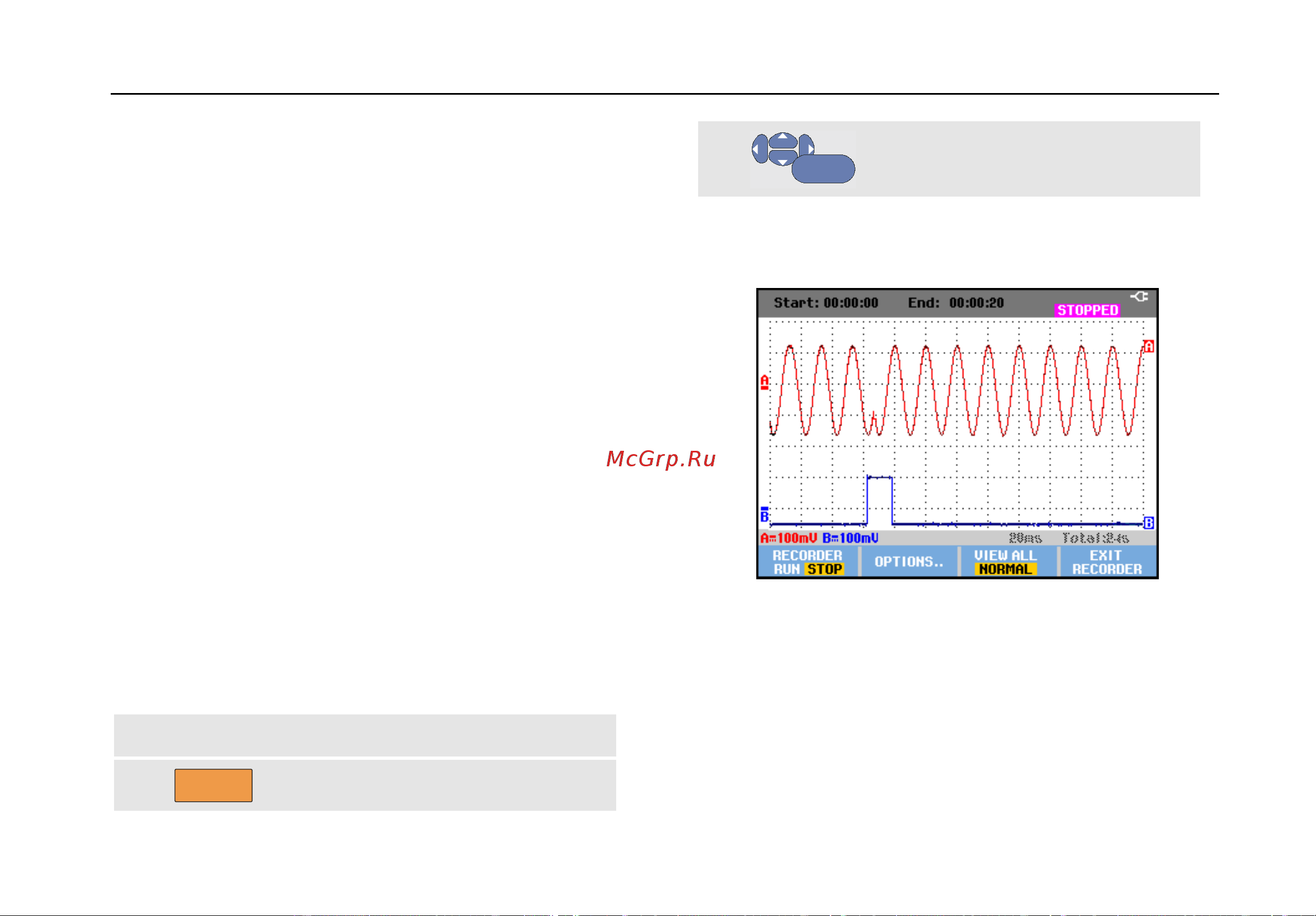

Рис. 21. Запись сигналов
Убедитесь, что на экран выводится следующая
информация:
• В верхней строке экрана - время, прошедшее с
начала записи.
• В нижней части экрана - параметры записи, в том
числе масштаб по оси времени и полное время
(Total), в течение которого осциллограммы могут
записываться в память.
