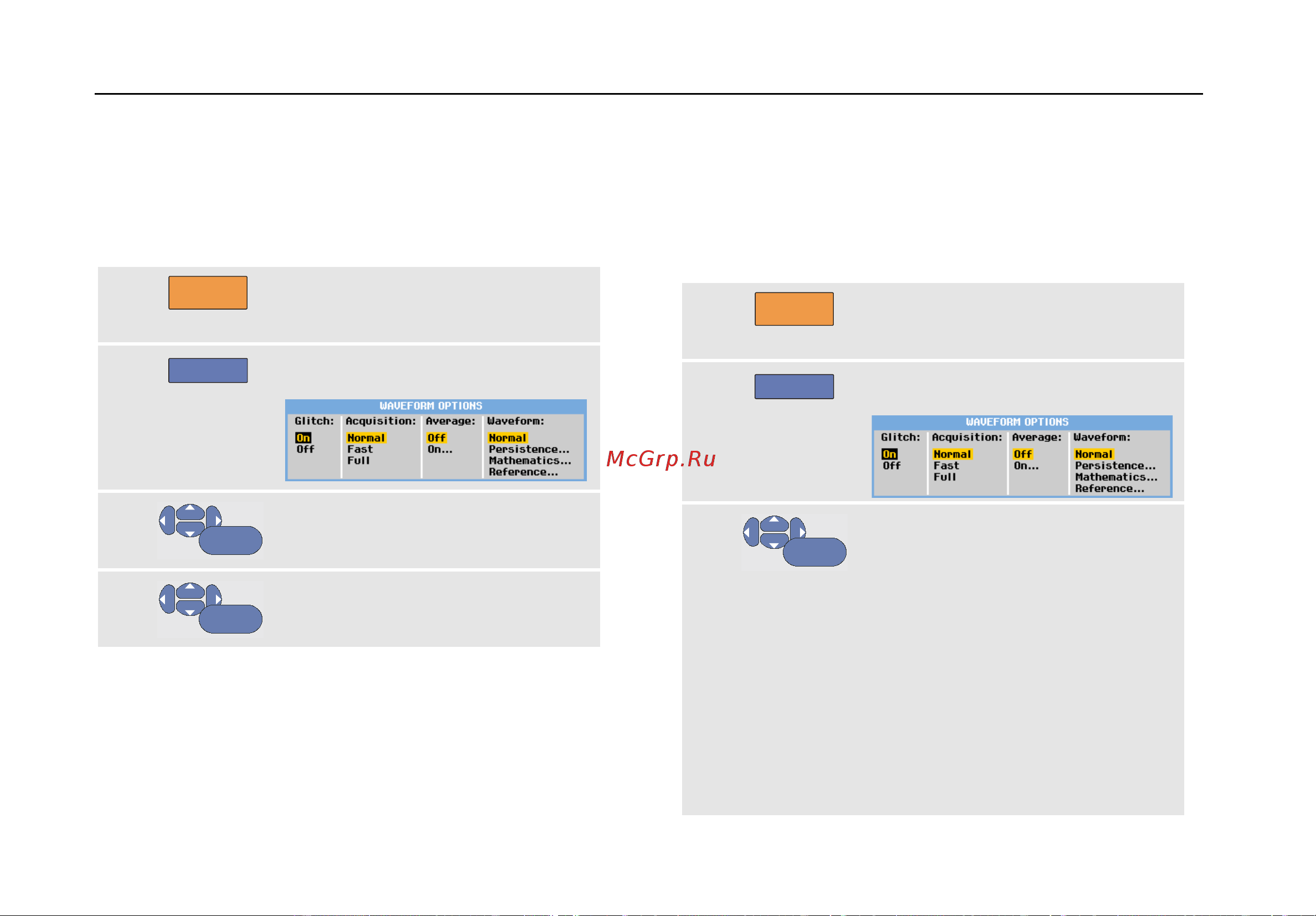

![Fluke 190-104/S [34/150] Scopemete](/views2/1394094/page34/bg22.png)
ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
24
Подавление высокочастотных шумов
Отключение функции обнаружения выбросов (выбор в
поле Glitch пункта Off) подавляет отображение на
осциллограмме высокочастотных шумов. Еще в большей
степени шумы подавляются при активизации функции
усреднения.
1
SCOPE
Выведите на экран заголовки
функциональных клавиш меню
SCOPE.
2
F4
Откройте меню WAVEFORM
OPTIONS .
3
ENTER
Выберите в поле Glitch пункт Off,
затем в поле Average пункт On.
Откроется меню AVERAGE.
4
ENTER
Выберите Average 8.
См. также Использование функции усреднения Average
для сглаживания осциллограммы на стр. 21.
Функции обнаружения выбросов и усреднения не влияют
на полосу пропускания. Чтобы добиться более
существенного подавления шумов, следует установить
фильтры, ограничивающие полосу пропускания. См.
Работа с сигналами, имеющими высокий уровень шумов
на стр.27.
Регистрация осциллограммы
Установка частоты дискретизации
регистрации осциллограммы и объема
памяти осциллограммы
Чтобы установить требуемую частоту дискретизации
регистрации, выполните следующие действия:
1
SCOPE
Выведите на экран заголовки
функциональных клавиш меню
SCOPE.
2
F4
Откройте меню WAVEFORM
OPTIONS .
3
ENTER
Выберите Acquisition:
Fast для установки высокой
частоты обновления данных. При
этом обеспечивается
минимальная длина записи,
уменьшенный диапазон
увеличения и отсутствие
значений.
Full для обеспечения
максимального количества точек
осциллограммы. При этом длина
записи составляет 10 000
регистраций для каждой кривой,
