Fluke 190-104/S [66/150] Измерение времени нарастания сигнала
![Fluke 190-104/S [66/150] Измерение времени нарастания сигнала](/views2/1394094/page66/bg42.png)
ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
56

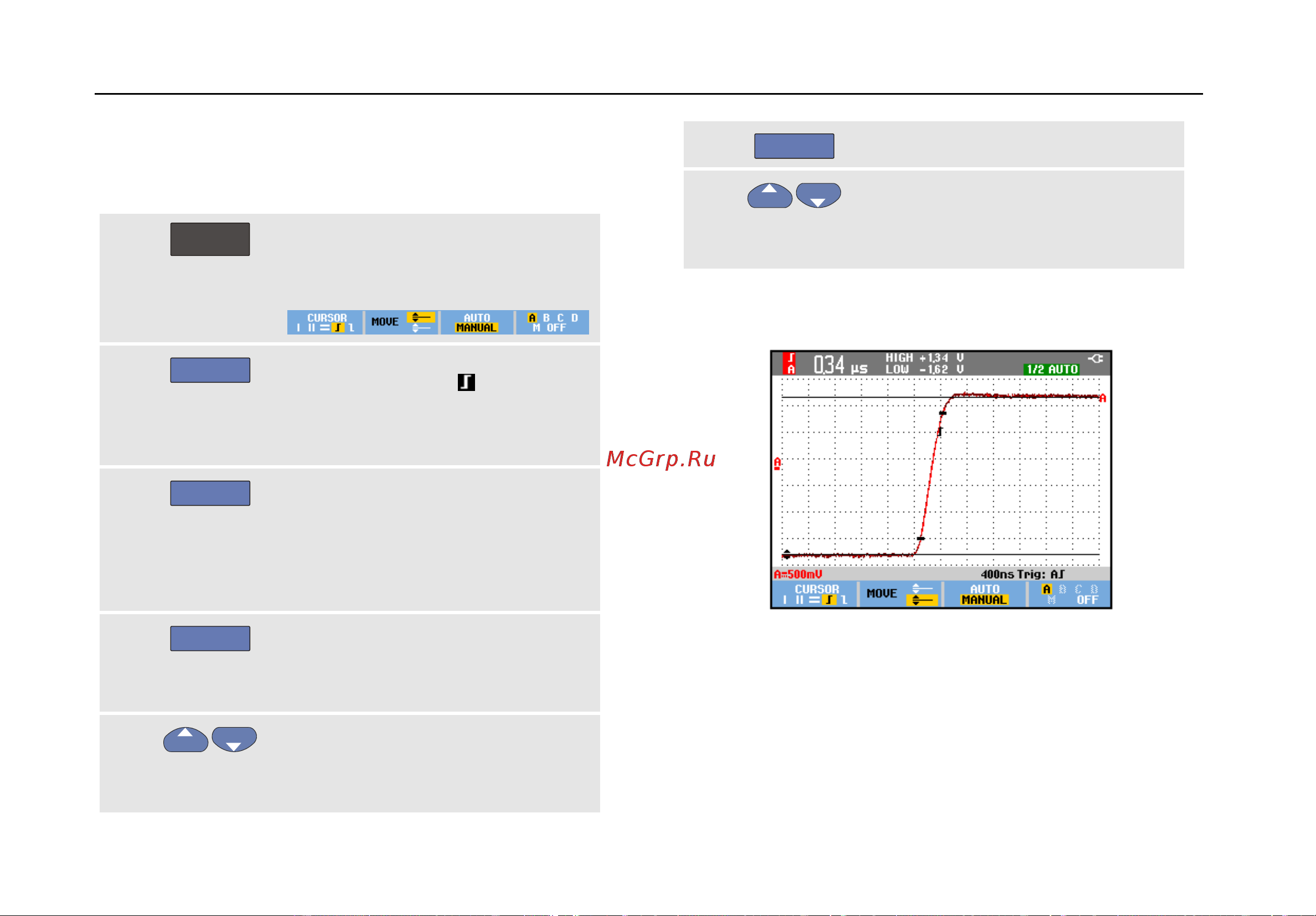

Измерение времени нарастания сигнала
Чтобы измерить время нарастания сигнала,
необходимо выполнить следующие действия:
1
CURSOR
В режиме осциллографа
выведите на экран символы
функциональных клавиш
курсоров.
2
F1
Нажатием этой клавиши
выделите символ (время
нарастания). На экране
появятся два горизонтальных
курсора.
3
F4
Если имеется несколько
осциллограмм, выберите
требуемую осциллограмму A, B,
C, D или M (если
активизирована одна из
математических функций).
4
F3
Выберите ручной (MANUAL)
или автоматический (AUTO)
режим (пункты 5 - 7 будут
выполнены автоматически).
5
Переместите верхний курсор на
уровень 100% высоты
осциллограммы. Маркер будет
находиться на высоте 90%.
6
F2
Выделите другой курсор.
7
Переместите нижний курсор на
уровень 0% высоты
осциллограммы. Маркер будет
находиться на высоте 10%.
Теперь на экране отображено время нарастания
сигнала от уровня 10% до уровня 90% высоты
осциллограммы.
Рис. 27. Измерение времени нарастания
Примечание:
прямой доступ к настройкам времени нарастания
или спада сигнала с включенным курсором возможен с
помощью комбинации клавиш SCOPE
(ОСЦИЛЛОГРАФ), F2 – READING (ПОКАЗАНИЯ),
затем открывается выбор времени нарастания или
спада сигнала.
