Обслуживание прибора
Замена блока аккумуляторов
7
97
Замена блока аккумуляторов
Предупреждение
Для замены следует использовать только
аккумуляторы Fluke BP290 (не рекомендуется
для моделей 190-xx4) или BP291!!
Если сетевой адаптер не подключен, то после извлечения
аккумуляторной батареи для ее замены данные, еще
несохраненные в памяти измерительного прибора,
сохраняются в течение 30 секунд. Во избежание потери
данных перед снятием аккумуляторной батареи примите
одну из следующих мер:
- Сохраните данные в энергонезависимой флэш-памяти
измерительного прибора, на компьютере или на USB-
накопителе.
- Подключите сетевой адаптер.
Замена аккумуляторов выполняется следующим образом:
1. Отсоедините все щупы датчиков и/или измерительные
провода
2. Снимите или сложите подставку измерительного
прибора
3. Откройте крышку аккумуляторного отсека (Рис. 47)
4. Поднимите и снимите крышку аккумуляторного отсека,
(Рис. 48)
5. Приподнимите аккумулятор за одну сторону и
извлеките его (Рис. 49)
6. Установите аккумулятор и закройте крышку
аккумуляторного отсека.

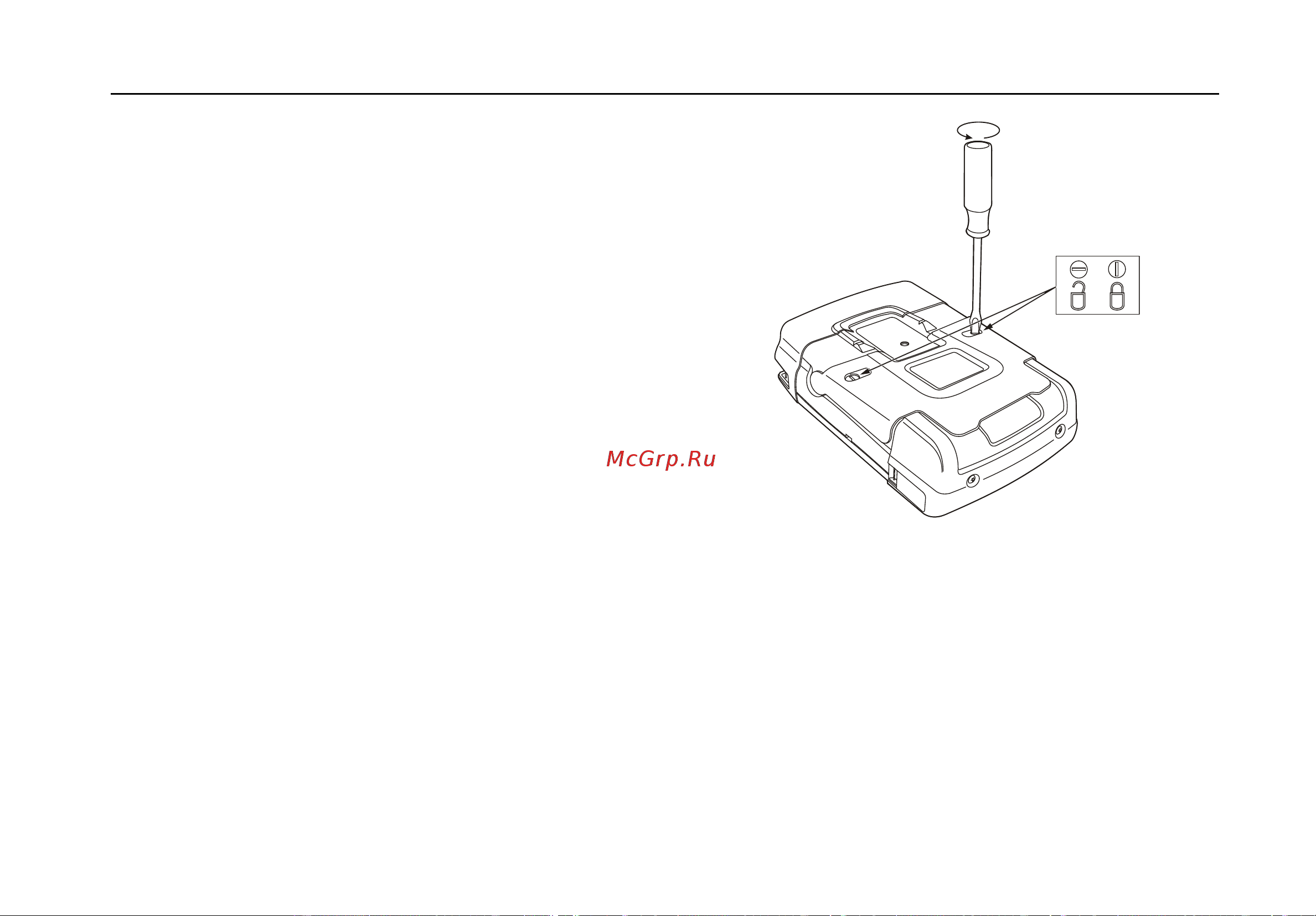

Рис. 47. Разблокировка крышки аккумуляторного
отсека
