Использование осциллографа и измерителя

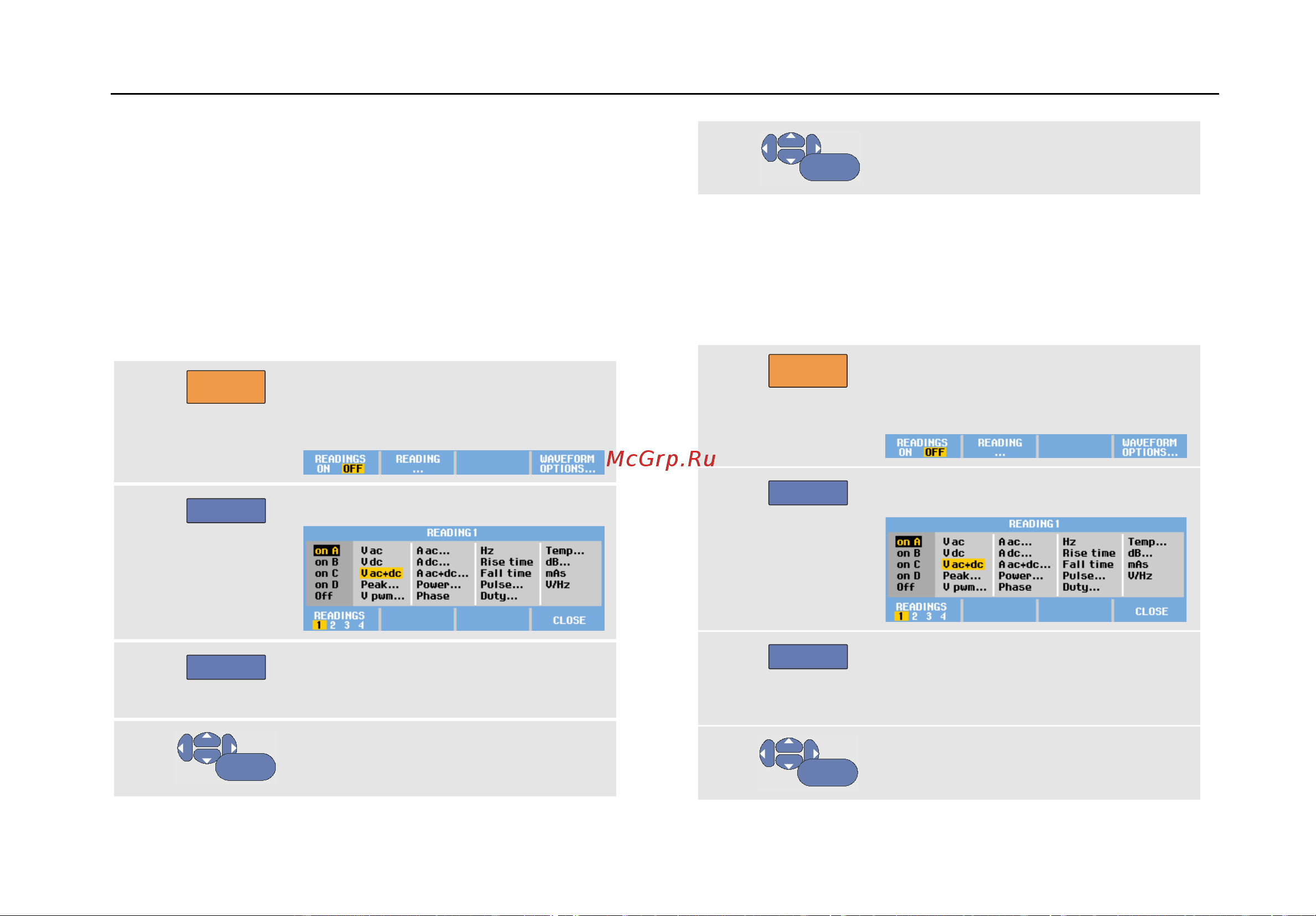

Проведение автоматических измерений в режиме осциллографа
1
19
Проведение автоматических
измерений в режиме осциллографа
Осциллограф повзоляет выполнять различные виды
автоматических измерений. Кроме осциллограммы, на
экран можно выводить цифровые значения: З
НАЧЕНИЯ 1 -
4. Эти значения выбираются независимо, измерения
проводятся на осциллограмме входов A, B, C или D
Чтобы провести измерение частоты сигнала на входе A,
необходимо выполнить следующие действия:
1
SCOPE
Выведите на экран заголовки
функциональных клавиш меню
SCOPE.
2
F2
Откройте меню READING .. .
3
F1
Выберите значение, которое
будет выводиться, например,
READING 1
4
ENTER
Выберите on A. Убедитесь, что
подсветка переместилась к
текущему значению.
5
ENTER
Выделите пункт Hz (измерение
частоты в Герцах).
Теперь в левой верхней части экрана отображается
результат измерения частоты. См. Рис. 8.)
Чтобы выбрать в качестве второго показания результат
измерения двойной амплитуды (Peak-Peak) на входе B,
необходимо выполнить следующие действия:
1
SCOPE
Выведите на экран заголовки
функциональных клавиш меню
SCOPE.
2
F2
Откройте меню READING ...
3
F1
Выберите значение, которое
будет выводиться, например,
READING 2
4
ENTER
Выберите on B. Подсветка
переместится в поле
