ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
50

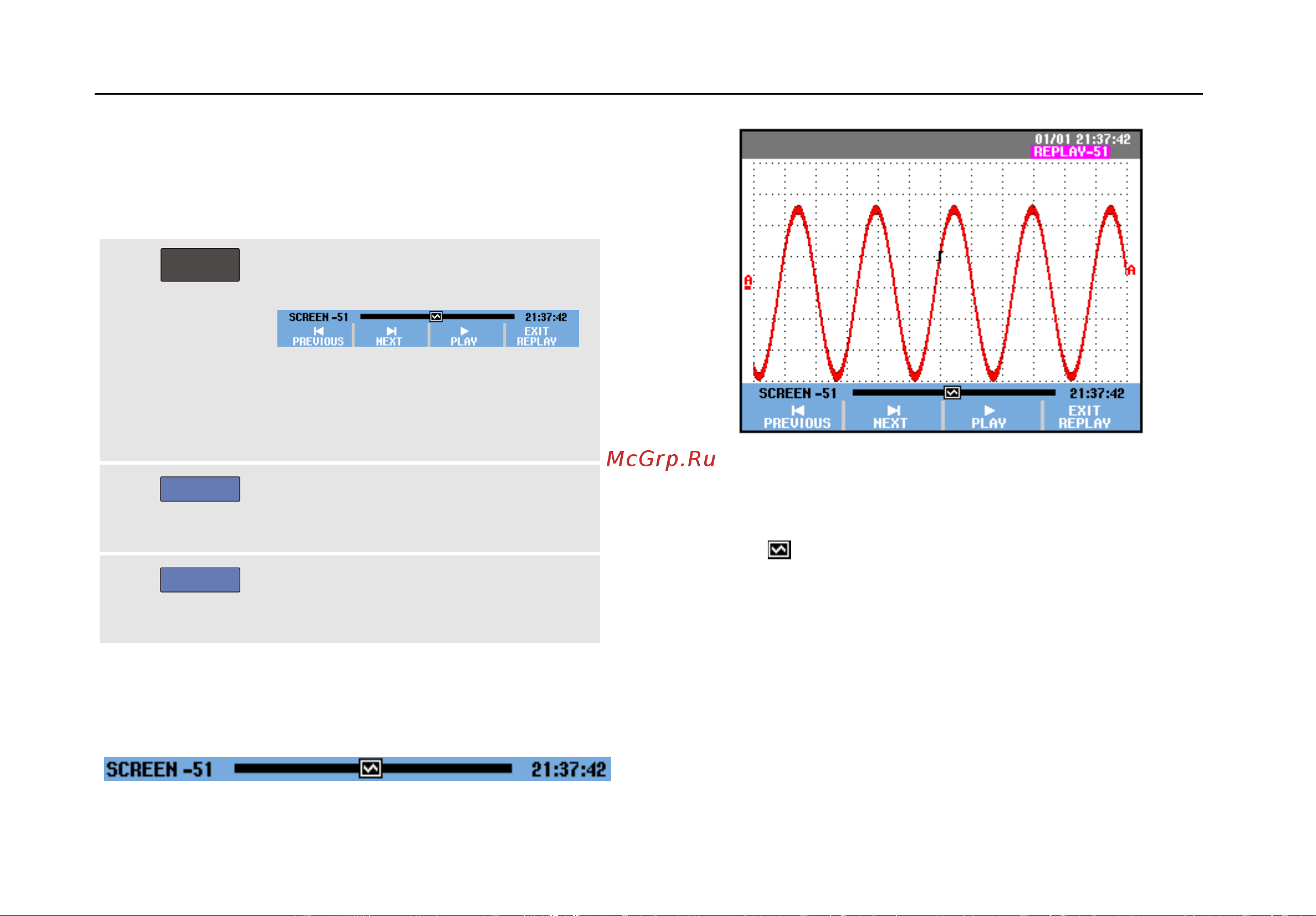

Поочередное воспроизведение
Чтобы по очереди воспроизвести содержимое
последних экранов осциллографа, необходимо
выполнить следующие действия:
1
REPLAY
В режиме осциллографа откройте
меню REPLAY.
При этом отображаемая
осциллограмма фиксируется, а в
верхней части экрана появляется
надпись REPLAY (см. Рис. 23).
2
F1
При каждом нажатии этой кнопки
воспроизводится содержимое
предыдущего экрана.
3
F2
При каждом нажатии этой кнопки
воспроизводится содержимое
следующего экрана.
В нижней части области осциллограммы отображается
информационная линейка, на которой показан номер
воспроизводимого экрана с соответствующей
отметкой времени:
Рис. 23. Воспроизведение осциллограммы
Длина информационной линейки соответствует 100
последним экранам, хранящимся в памяти. Положение
символа на линейке соответствует номеру экрана,
который воспроизводится в данный момент (в данном
примере это ЭКРАН 51). Если часть линейки белого
цвета, это значит, что память не заполнена (в ней
содержится меньше 100 экранов).
Теперь можно провести подробный анализ
воспроизведенного сигнала, используя увеличение
изображения и курсоры.
