ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
20
выбранного значения.
5
ENTER
Откройте меню PEAK .
6
ENTER
Выделите пункт Peak-Peak
(измерение двойной амплитуды).

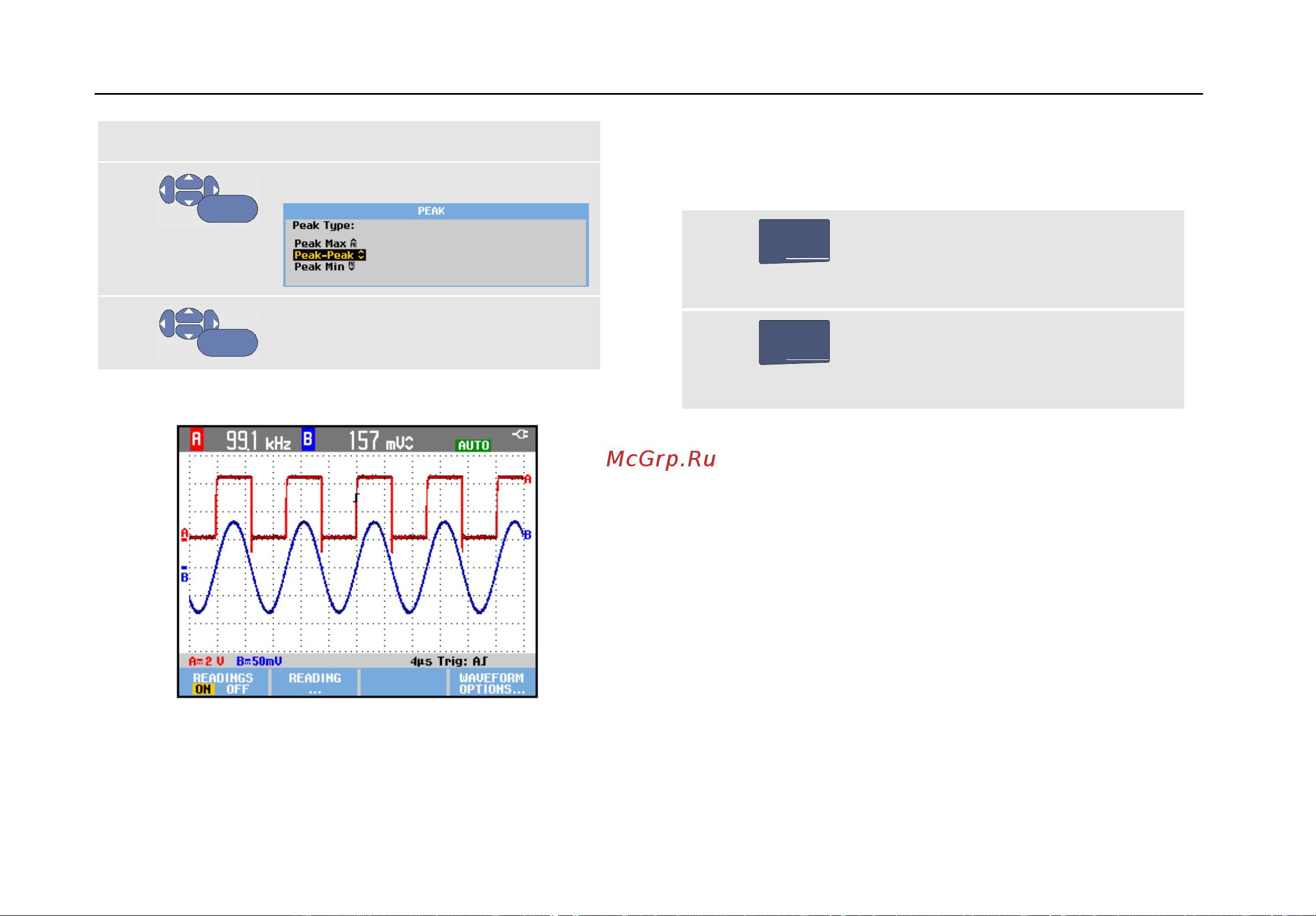

Рис. 8. Показания осциллографа: частота (Hz) и
двойная амплитуда (V)
Фиксация экрана
В любой момент можно зафиксировать экран (все
показания и осциллограммы).
1
HOLD
RUN
Зафиксируйте экран. В правой
части области показаний
появится надпись HOLD .
Подсветка клавиш включена.
2
HOLD
RUN
При повторном нажатии этой
клавиши измерение будет
возобновлено. Подсветка клавиш
выключена.
