Запуск развертки осциллограмм
Запуск развертки по фронту сигнала
4
61
Запуск развертки по фронту сигнала
В случае нестабильных сигналов или сигналов очень
низкой частоты используется запуск развертки по фронту
сигнала. В этом режиме управление запуском развертки
полностью осуществляется вручную.

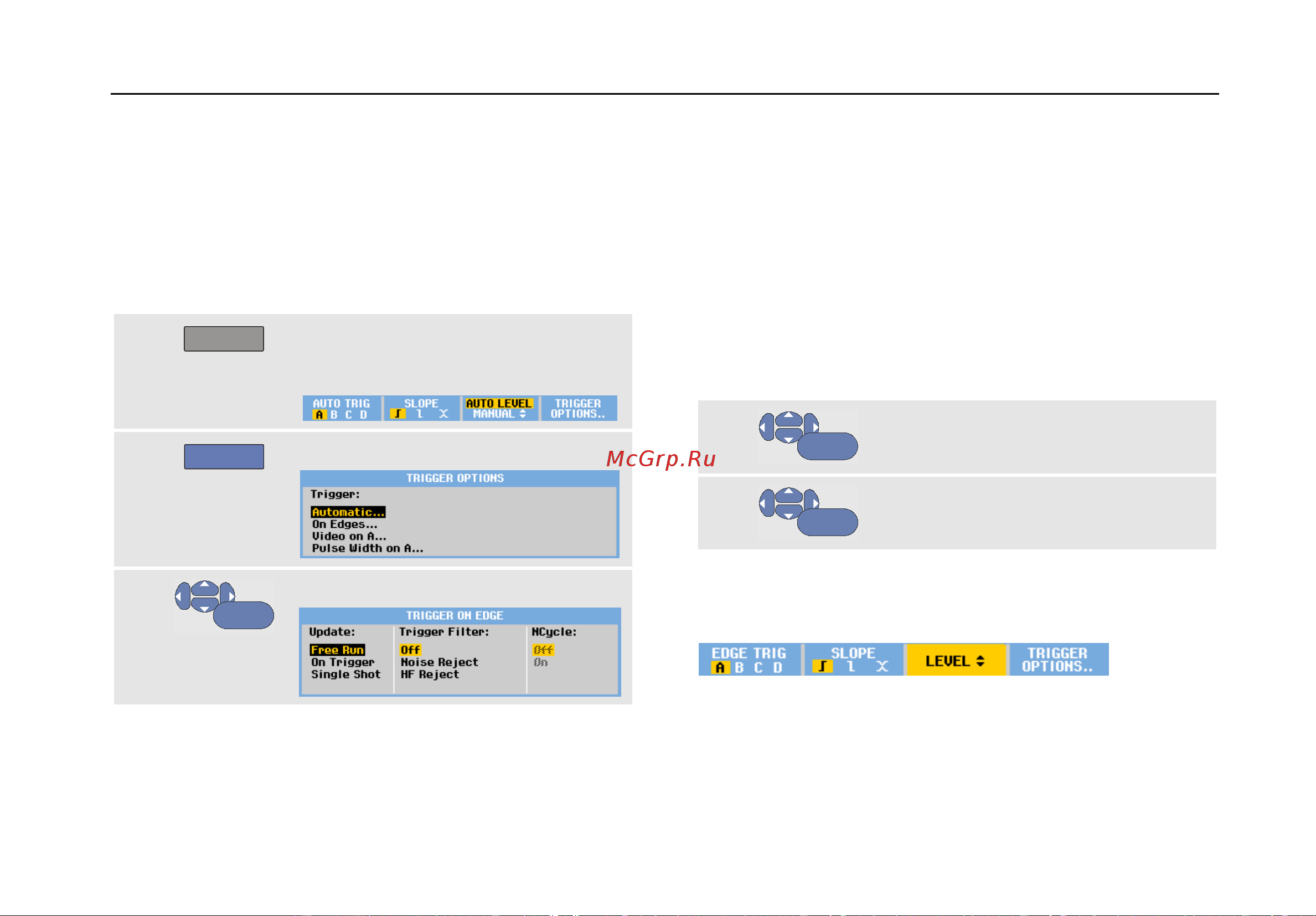

Чтобы установить запуск развертки по нарастающему
фронту сигнала, поступающего на вход A, необходимо
выполнить следующие действия:
1
TRIGGER
Выведите на экран заголовки
функциональных клавиш меню
TRIGGER.
2
F4
Откройте меню
TRIGGER OPTIONS
.
3
ENTER
Откройте меню TRIGGER ON EDGE.
Если выбрать режим Free Run, обновление экрана будет
происходить даже при отсутствии событий, запускающих
развертку. На экране будет постоянно отображаться
осциллограмма поступающего на вход сигнала.
Если выбрать режим On Trigger, то для отображения
осциллограммы будет необходим запуск развертки.
Обновление экрана будет происходить только при
обнаружении события, параметры которого
соответствуют заданным параметрам запуска развертки.
Если выбрать режим Single Shot, то прибор будет
находиться в режиме ожидания запуска развертки. После
однократного запуска развертки и отображения
осциллограммы прибор переходит в режим фиксации
результатов измерения (HOLD).
В большинстве случаев рекомендуется работать в
режиме Free Run:
4
ENTER
Выберите Free Run, перейдите к
Trigger Filter.
5
ENTER
В поле
Trigger Filter
выберите
вариант Off.
Теперь вид меню функциональных клавиш в нижней
части экрана изменен таким образом, что можно задать
дополнительные параметры запуска развертки по фронту
сигнала:
