ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
76

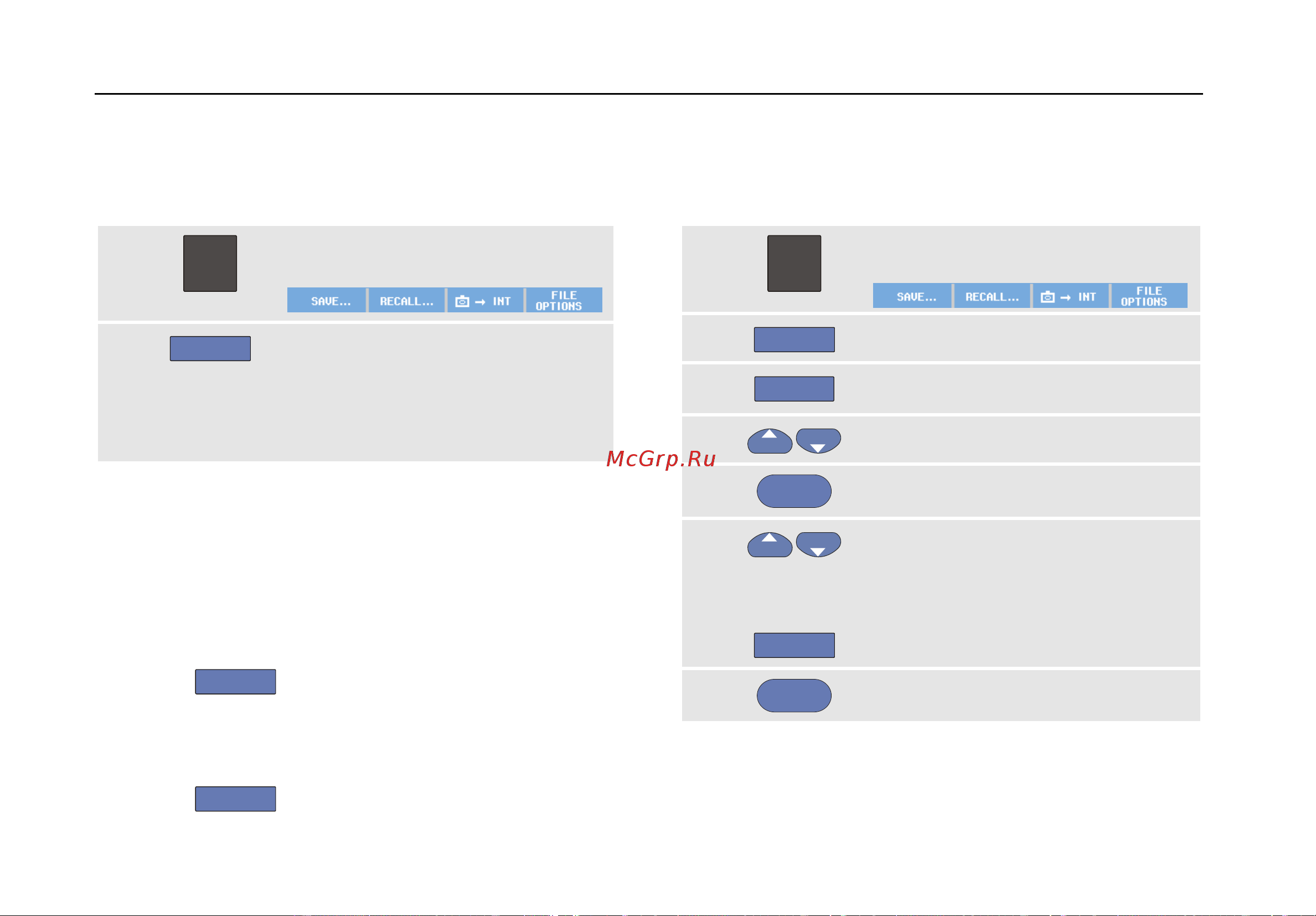

Сохранение содержимого экрана в формате
.bmp (функция Print Screen)
Чтобы сохранить экран в виде растрового изображения
(.bmp), выполните следующие действия:
1
SAVE
Выведите на экран заголовок
функциональной клавиши SAVE.
2
F3
Сохраните экран в:
− встроенной памяти (INT), если
USB-накопитель не
подключен;
− памяти USB-накопителя, если
таковой подключен.
Файл сохраняется с именем, которое состоит из
заданного слова (IMAGE) и номера, например, файл
IMAGE004.bmp.
При отсутствии свободных ячеек памяти на экране
появляется всплывающая подсказка с предложением
перезаписи самой старой группы записей. Выполните
одно из следующих действий:
При отсутствии необходимости перезаписи самой старой
группы записей,
- нажмите
F3
, затем удалите одну или более
записей в ячейках памяти и снова сохраните
информацию.
При наличии необходимости перезаписи самой старой
группы записей,
- нажмите
F4
.
Удаление содержимого экрана с
соответствующей настройкой
Для удаления содержимого экрана и соответствующей
настройки необходимо выполнить следующие действия:
1
SAVE
Выведите на экран заголовок
функциональной клавиши SAVE.
2
F4
Откройте меню FILE OPTIONS.
3
F1
Выберите встроенную память (INT)
или USB-устройство.
4
Выберите пункт
DELETE
.
5
ENTER
Подтвердите свой выбор и
перейдите в поле имени файла.
6
F2
Выберите файл, который
необходимо удалить,
или
выберите все файлы, которые
необходимо удалить.
7
ENTER
Удалите выбранные файлы.
