ScopeMeter
®
Test Tool 190 Series II
Руководство для пользователей
26
В частности, отрицательный сигнал будет выглядеть как
положительный; во многих случаях такое представление
информации о сигнале является более наглядным. В
режиме обращенного отображения идентификатор
осциллограммы (
), расположенный справа от нее и в
строке состояния под осциллограммой, отображается в
негативном виде.
Регулируемая входная чувствительность
В режиме регулируемой входной чувствительности можно
плавно менять чувствительность на входе, например,
можно установить амплитуду опорного сигнала равной в
точности 6 делениям.
В режиме регулируемой входной чувствительности можно
увеличить заданный масштаб отображения
осциллограммы по вертикальной оси в 2,5 раза.
Например, при заданном масштабе 10 мВ на деление
можно плавно регулировать масштаб в пределах от 10 мВ
на деление до 4 мВ на деление.

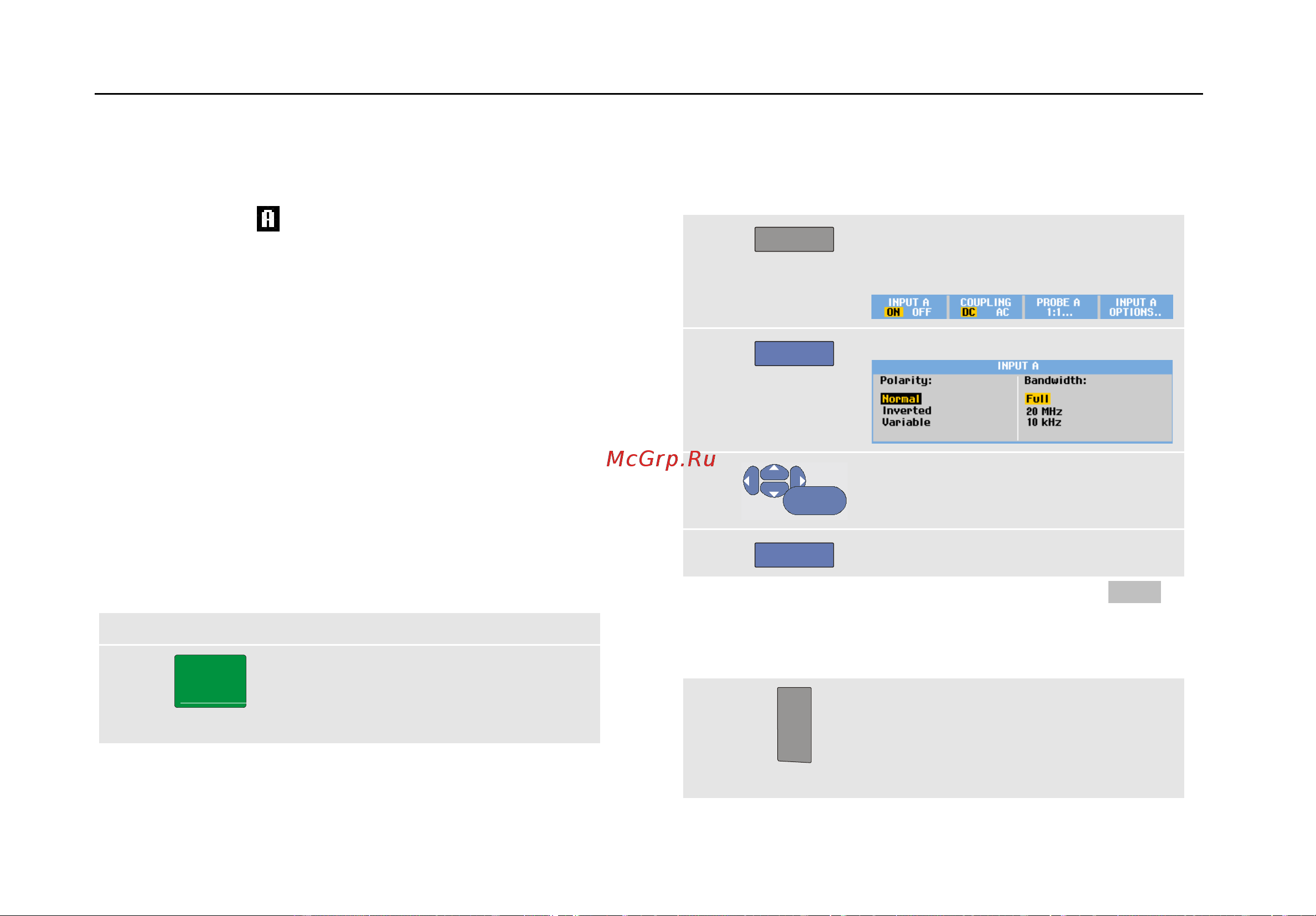

Для использования регулируемой входной
чувствительности на входе (например, на входе A),
необходимо выполнить следующие действия:
1 Подайте сигнал на вход
2
MANUAL
AUTO
Включите автоматическую
настройку изображения (в
верхней части экрана должна
появиться надпись AUTO).
При этом режим регулируемой входной чувствительности
будет отключен. Теперь можно задать масштаб
изображения осциллограммы входного сигнала. При
выборе масштаба следует иметь в виду, что в процессе
регулировки входная чувствительность (а значит, и
амплитуда отображаемой осциллограммы) будет
увеличиваться.
3
A
Выведите на экран заголовки
функциональных клавиш меню
INPUT A.
4
F4
Откройте меню INPUT A.
5
ENTER
Выделит пункт Variable и
подтвердите выбор.
6
F4
Закройте меню.
В левой нижней части экрана появится надпись A Var.
При переходе в режим регулируемой входной
чувствительности отключаются курсоры, а также
автоматическая настройка изображения.
7
mV
V
RANGE
Чтобы увеличить
чувствительность, нажмите край
клавиши с надписью mV, а чтобы
уменьшить чувствительность -
край с надписью V.
