Работа с функциями записи
Построение графиков зависимости результатов измерений от времени (TrendPlot™)
2
43
Примечание
При одновременном построении графика
результатов двух измерений экран
разделяется на две области, по четыре
деления в каждой. При одновременном
построении графика результатов трех или
четырех измерений экран разделяется на
три или четыре области, по два деления в
каждой.

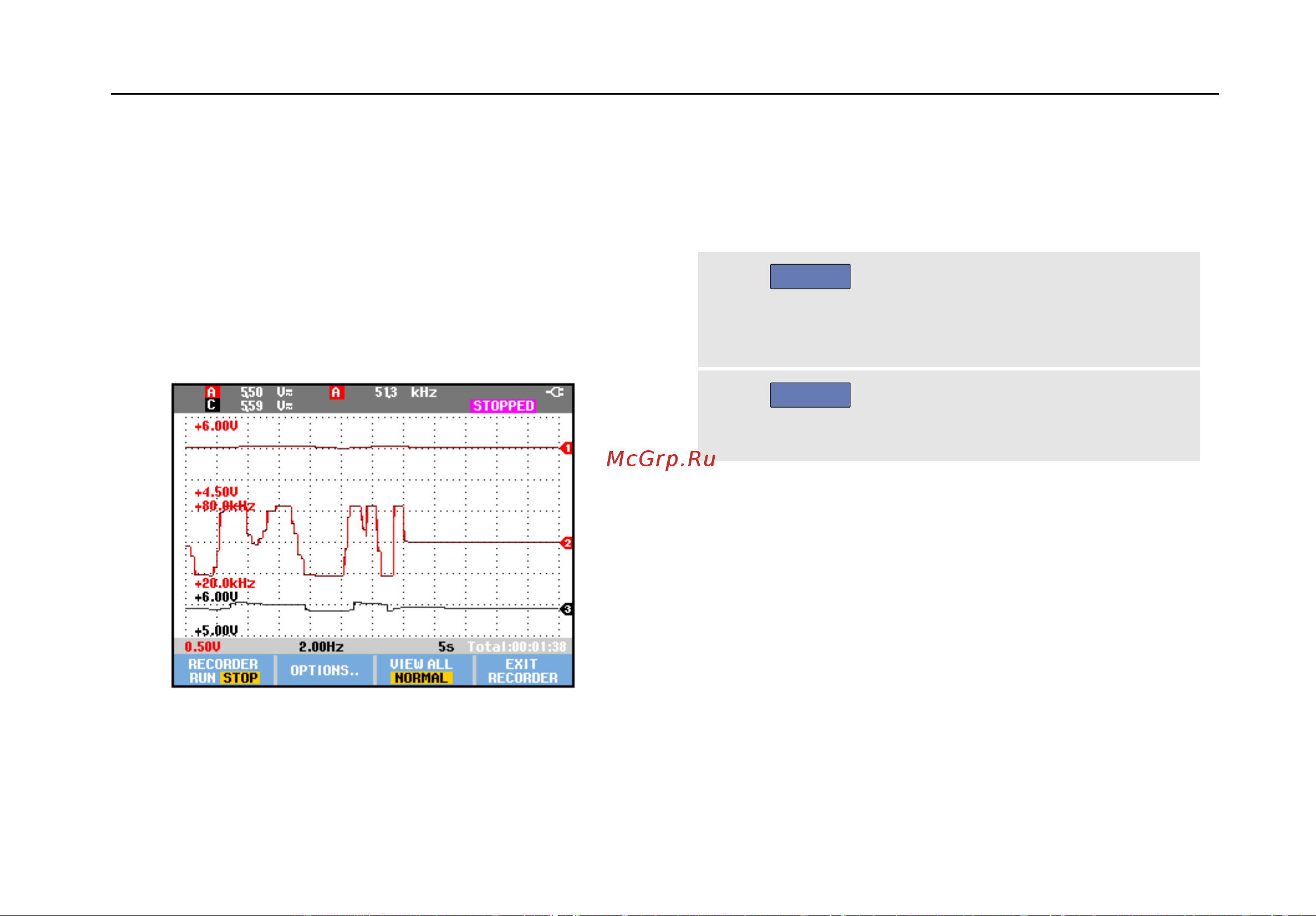

Рис. 20. График численных показаний
Если измерительный прибор работает в
автоматическом режиме, то масштаб графика по
вертикальной оси автоматически устанавливается
таким образом, чтобы размер графика соответствовал
размеру экрана.
5
F1
Чтобы остановить запись и
зафиксировать текущие
показания, следует выбрать в
меню RECORDER пункт STOP.
6
F1
Чтобы возобновить запись,
следует выбрать в меню
RECORDER пункт RUN .
Примечание
Построение графика при работе в режиме
осциллографа невозможно для измерений,
выполненных с помощью курсора. В качестве
альтернативы вы можете использовать
компьютерную программу: FlukeView
®
ScopeMeter
®
.
