Рекомендации по работе с прибором и устранению неисправностей
Правильное заземление
9
9-7
Правильное заземление
Неправильное заземление может стать причиной
различных неполадок. В настоящем разделе
приводятся указания по правильному заземлению.
z При измерении сигналов постоянного или
переменного тока на входах A и B следует
использовать короткий заземляющий провод
(провода). (См. рис. 9-2.)
Предупреждение
Во избежание поражения электрическим
током или воспламенения следует
использовать только одно подключение к
гнезду общего провода (COM) ; при
необходимости использовать несколько
подключений к гнезду COM
необходимо убедиться, что все они имеют
один и тот же потенциал.
z При измерении сопротивления (Ω), проверке
цепей на отсутствии разрывов, тестировании
диодов и измерении емкости следует
использовать черный неэкранированный
заземляющий провод, подключаемый к гнезду
COM. (См. рис. 9-3.)
Допускается также использовать
неэкранированный заземляющий провод при
измерении сигналов с частотой до 1 МГц
от одного
или двух входов. При использовании
неэкранированного заземляющего провода на
осциллограмме могут появиться помехи и шумы.

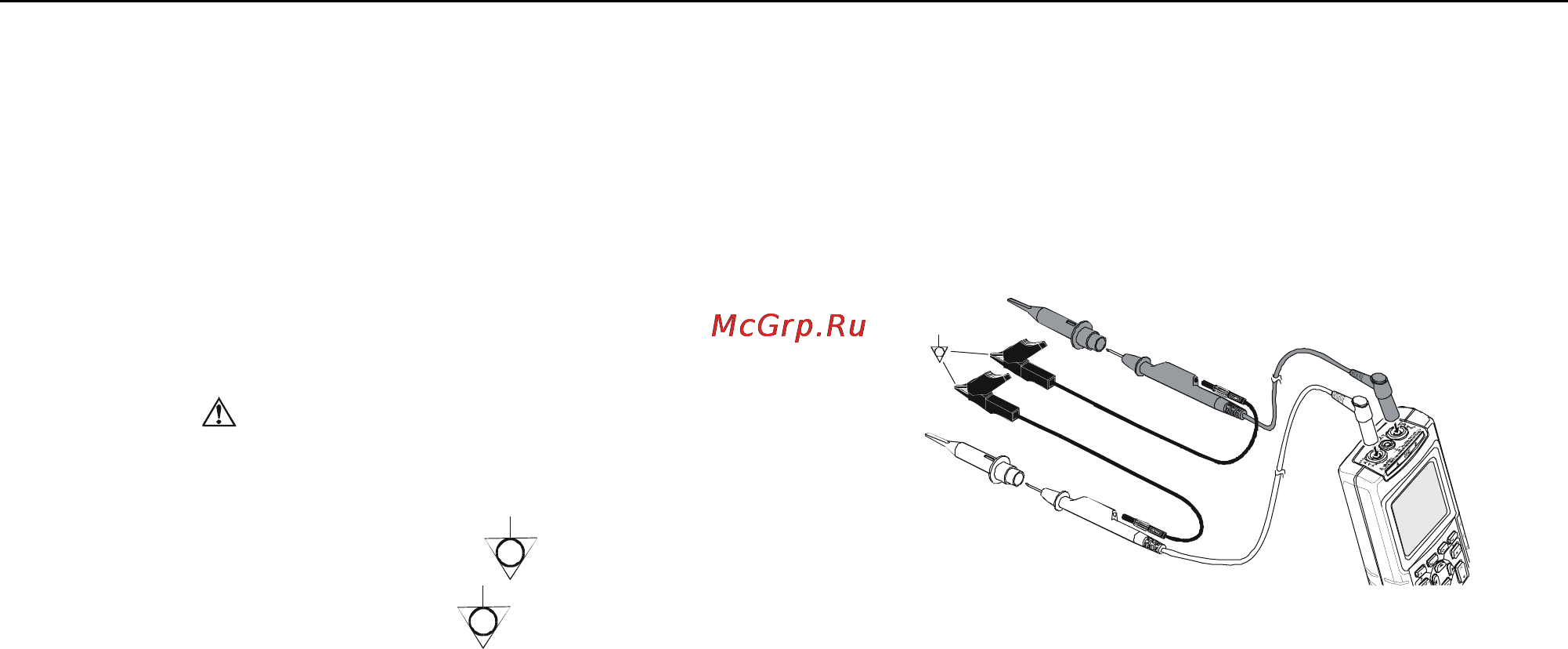

Рис. 9-2 Заземление коротким заземляющим
проводом
